晨控CK-UR12与西门子PLC配置Profinet通讯连接操作手册

CK-UR12-E02是天线一体式超高频读写器头，工作频率默认为902MHz～928MHz，符合EPC Global Class l Gen 2／IS0-18000-6C标准，最大输出功率33dBm。读卡器同时支持标准工业通讯协议Profinet，用户可通过PLC进行通信。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

本期主题：围绕CK-UR12产品的Profinet通讯协议与西门子PLC进行通讯配置说明。

0、准备阶段

RFID读卡器配置软件：RFID_TOOL

编程软件：博图V14

RFID读写器：CK-UR12-E02

PLC：西门子系列PLC

通讯协议：Profinet

连接方式：以太网

一、配置设置：

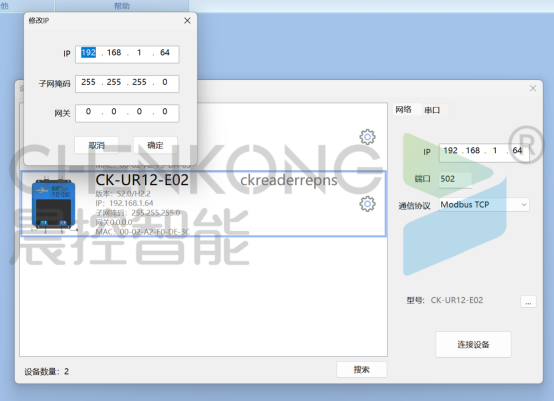

1、连接设备

打开配置软件，搜索设备后，

选择设备连接,可查看或修改当前IP

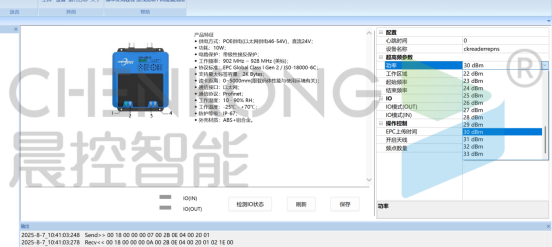

2、修改功率

选择适当功率，点击保存

二、通讯设置

1、安装GSD文件

打开博途 -> 选项 -> 管理通用站描述文件GSD

选择GSD文件点击安装

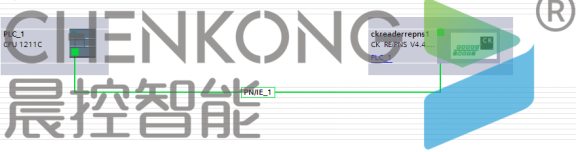

2、创建组态

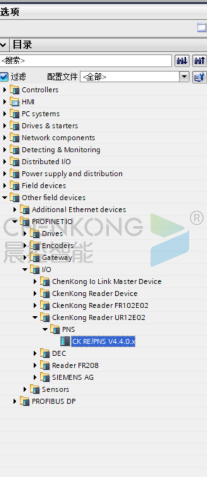

（1）打开软件 -> 设备和网络管理 -> 找到“CkenKong Reader UR12E02” -> 左击“CK RE/PNS V4.4.0.X”拉到左侧

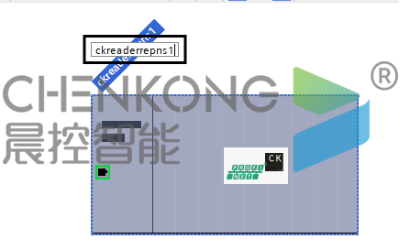

（2）双击“ckreaderrepns1”修改名字为“ckreaderrepns1”如果有多个读卡器修改为“ckreaderrepns1”，“ ckreaderrepns2”，“ ckreaderrepns3”，依次。（注意组态名称不能有中文、符号）

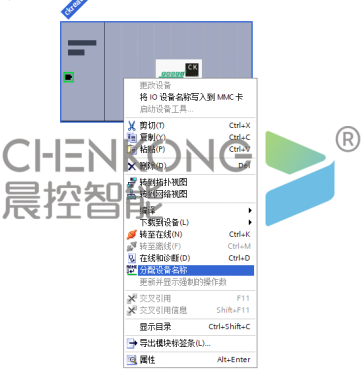

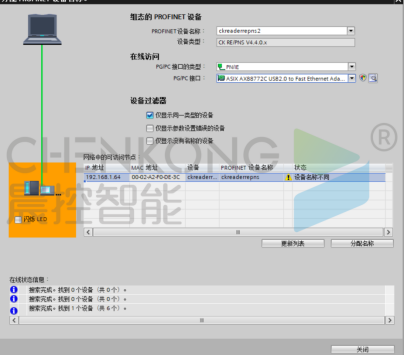

（3）右击——分配设备名称

（4）下载程序到PLC，读卡器连接成功亮绿灯。

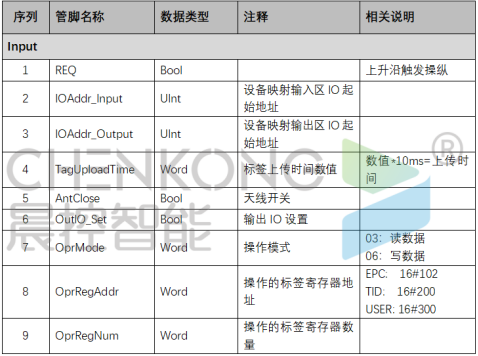

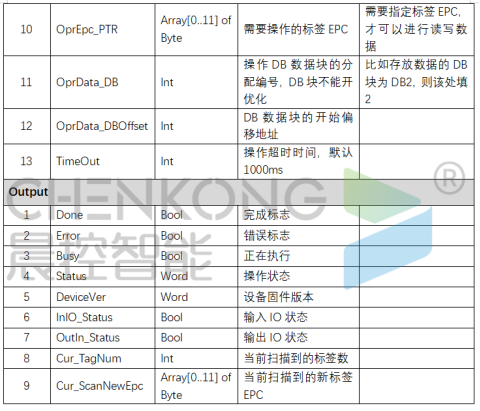

3、功能块使用说明

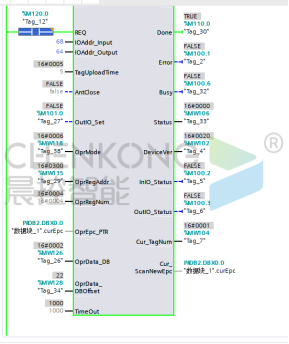

4、读操作例子

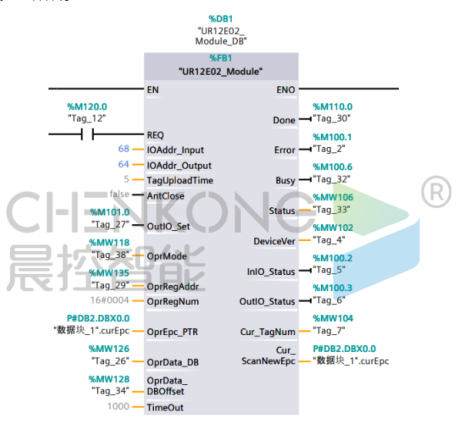

（1）注意功能块相应位置填写偏移地址，读取区域地址长度和功能码，再触发读取操作

（2）等待读取操作完成

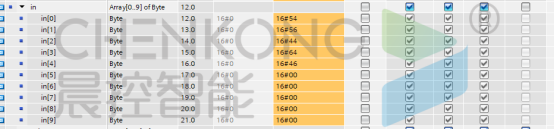

（3）读取完成后在读数据块中取读取到的数据

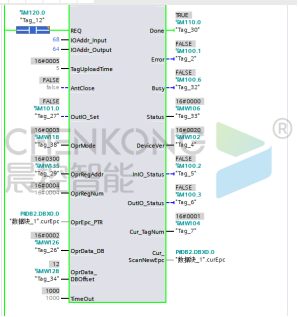

5、写操作例子

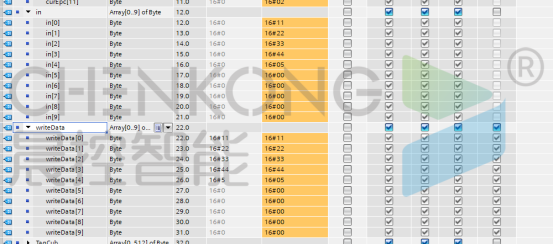

（1）先将数据写入写数据块中

（2）注意功能块相应位置填写偏移地址，写入区域地址长度和功能码，触发写入操作

（3）等待操作完成置位，即数据写入到标签完成
