晨控CK-GW08S与汇川H5U系列PLC配置Ethernet/IP通讯连接手册

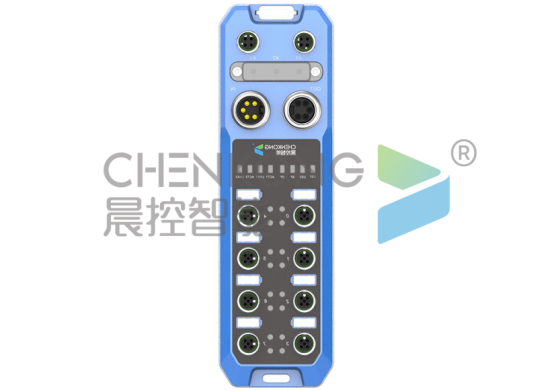

CK-GW08S-EIP是一款支持标准工业通讯Ethernet/IP协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口，用户可通过通信接口使用协议对8路读写接口所连接的读卡器进行相对独立的读写操作。这款网关控制器适用于本公司多款通信接口为485的读卡器。

本期主题：围绕CK-GW08S系列产品的Ethernet/IP通讯协议与汇川PLC进行通讯配置说明。

0、准备阶段

l编程软件：AutoShop

l多通道网关控制器：CK-GW08S-EIP

l工业RFID读写器：CK-FR03-A01

lPLC：汇川H5U

l通讯协议：Ethernet/IP

l连接方式：以太网

1、配置IP

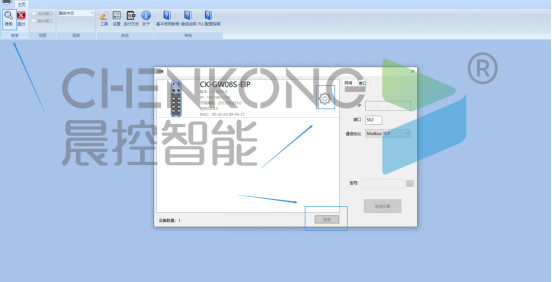

打开RFID_TOOL，进入搜索窗口

点击搜索

点击搜索出来的设备上的齿轮按钮，修改ip。

2、添加EDS文件

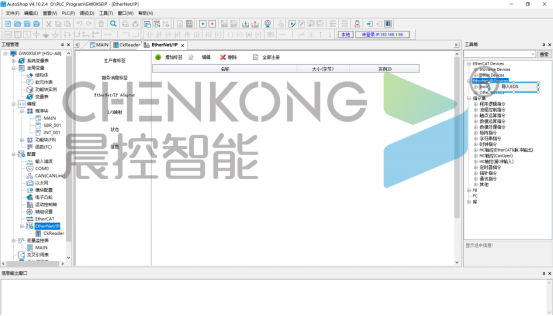

右键EtherNet/IP Devices,导入EDS

选择EDS文件添加

3、填加设备

双击设备添加到PLC配置中

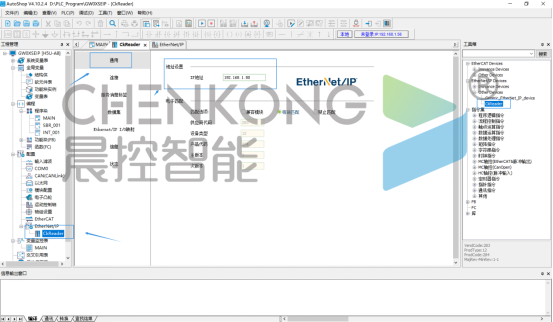

打开添加的设备，在通用中填写设备的IP地址。

4、设置映射内存，建立连接

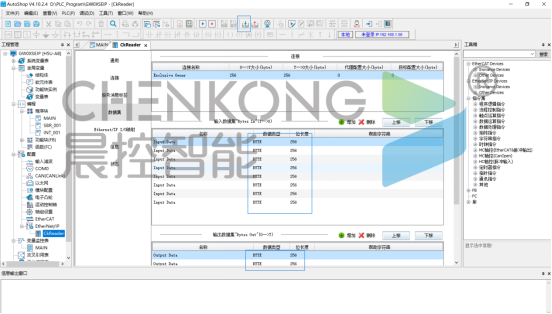

输入输出分别添加8个位长度256的数据类型byte。

将配置下载到plc中，完成连接

5、功能块说明

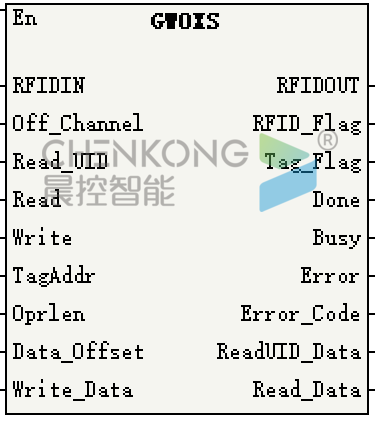

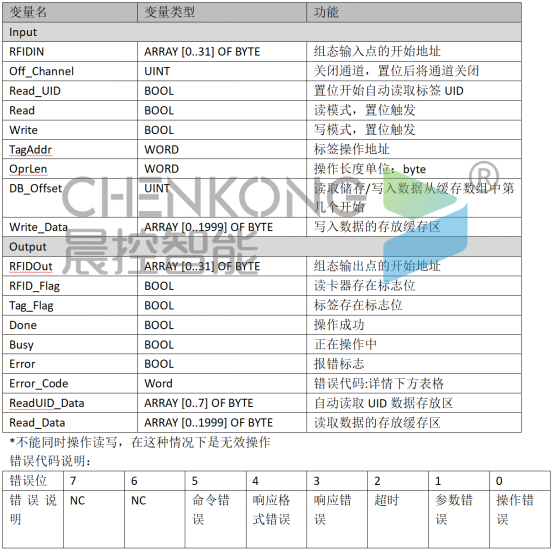

功能块引脚说明

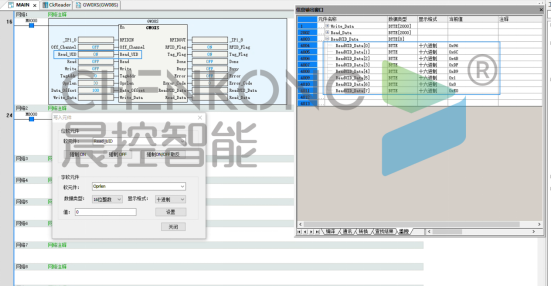

自动读取UID数据

置位READUID

在标签在位时自动读取标签的uid数据

读取的数据换成在UID缓存区中

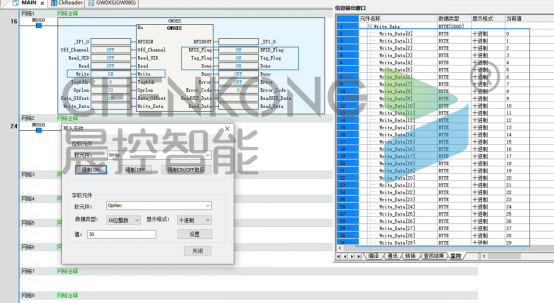

写入用户数据操作

将需要写入的数据的放到写入缓存区

置位write

等待done完成，即写入完成

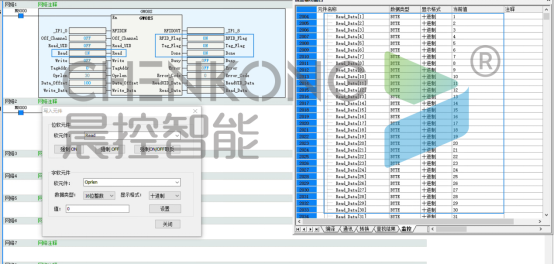

读取用户数据操作

置位write

等待done完成，即写入完成。

读取的数据缓存到读取缓存区
