4位加法器设计VHDL代码ISE仿真

名称：4位加法器设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

4位加法器设计

1、熟悉ISE软件的使用

2,掌握FPGA设计的全过程。

3、熟练掌握元件例化语句、生成语句的描述方法

4、掌握组合逻辑电路的设计方法。

5、设计并实现一个4位加法器

6、掌握ISE软件中仿真测试文件编写及功能时序仿真操作流程。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

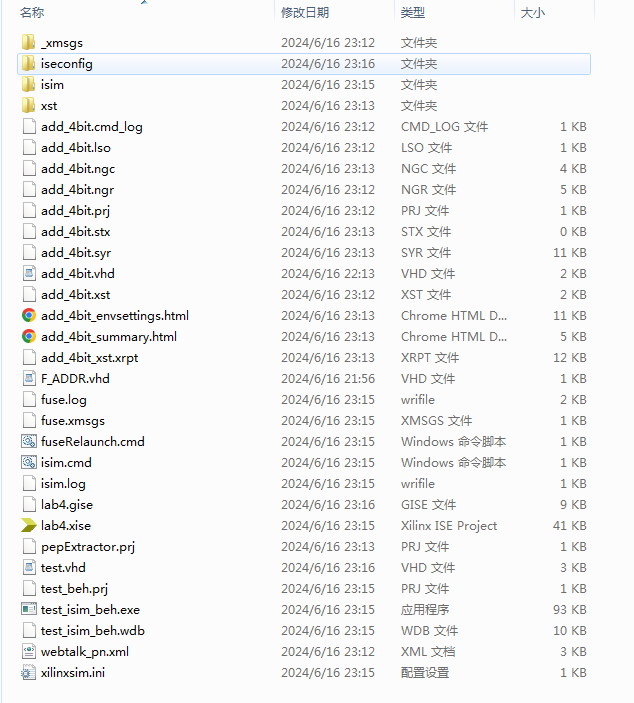

1.?工程文件

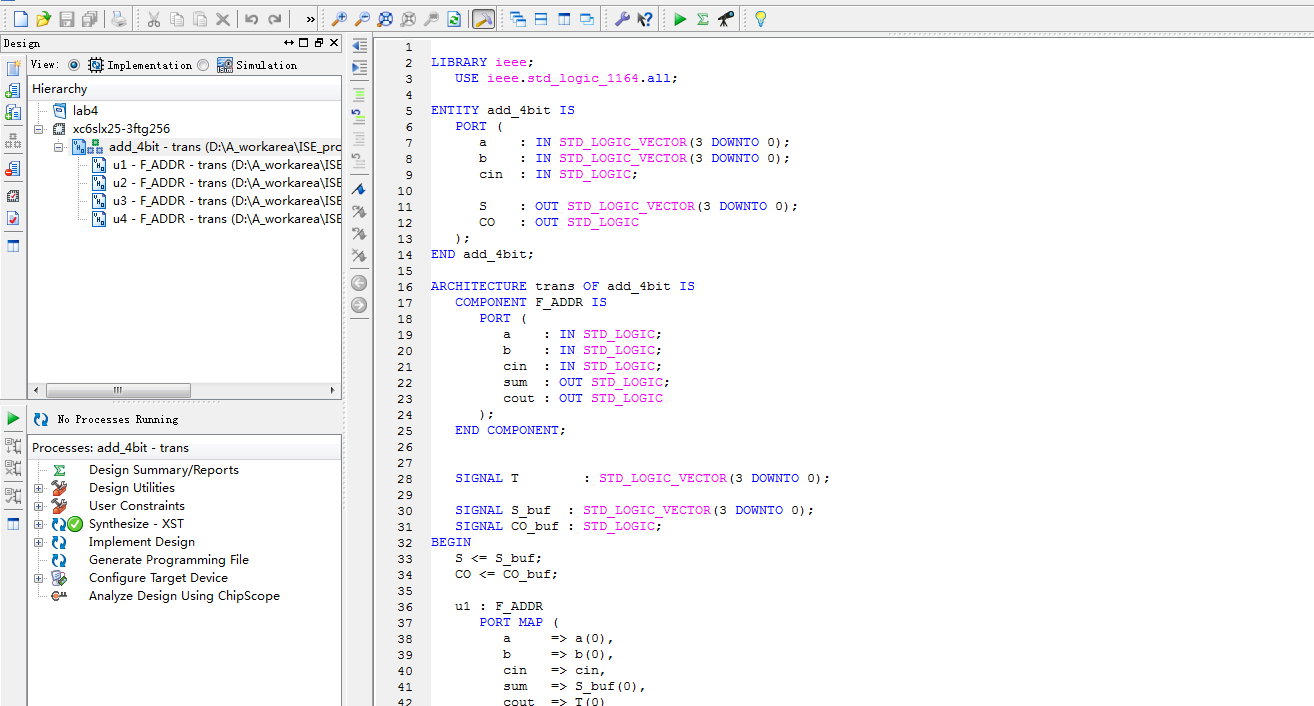

2.?程序文件

3.?程序编译

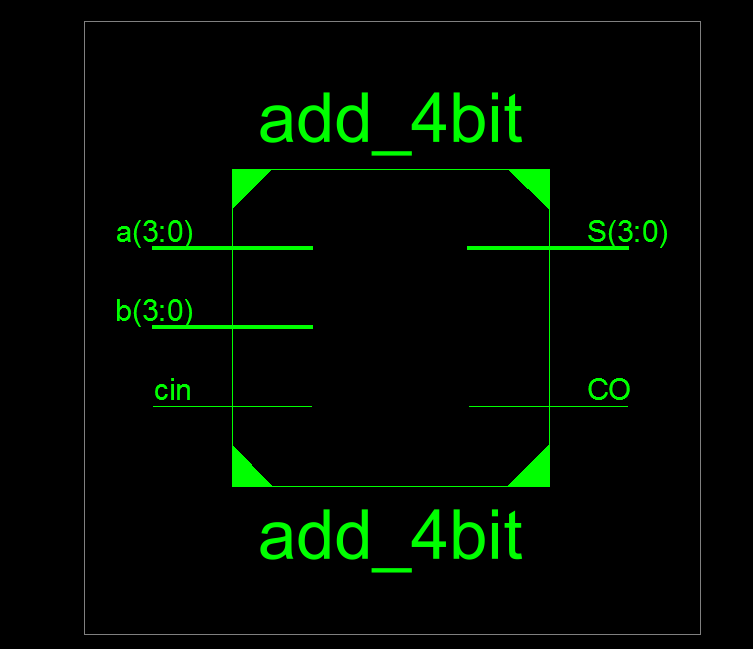

4.?RTL图

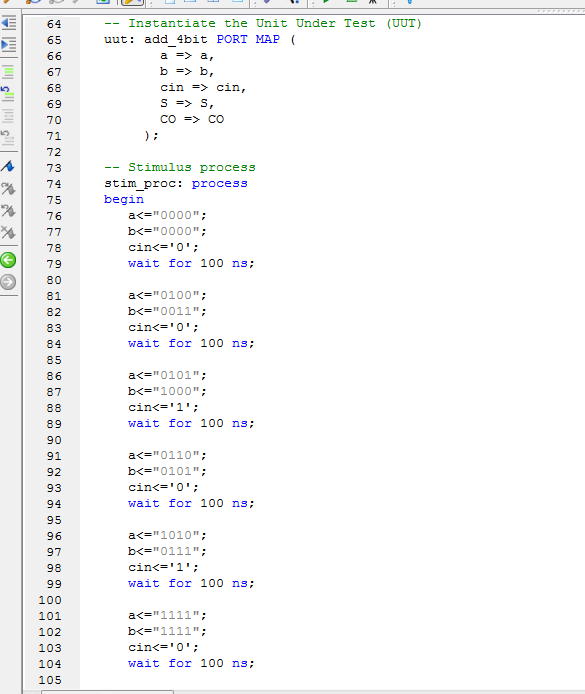

5.?Testbench

6.?仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
ENTITY?add_4bit?IS
???PORT?(
??????a????:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);
??????b????:?IN?STD_LOGIC_VECTOR(3?DOWNTO?0);
??????cin??:?IN?STD_LOGIC;
??????
??????S????:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);
??????CO???:?OUT?STD_LOGIC
???);
END?add_4bit;
ARCHITECTURE?trans?OF?add_4bit?IS
???COMPONENT?F_ADDR?IS
??????PORT?(
?????????a????:?IN?STD_LOGIC;
?????????b????:?IN?STD_LOGIC;
?????????cin??:?IN?STD_LOGIC;
?????????sum??:?OUT?STD_LOGIC;
?????????cout?:?OUT?STD_LOGIC
??????);
???END?COMPONENT;
???
???
???SIGNAL?T????????:?STD_LOGIC_VECTOR(3?DOWNTO?0);
???SIGNAL?S_buf??:?STD_LOGIC_VECTOR(3?DOWNTO?0);
???SIGNAL?CO_buf?:?STD_LOGIC;
BEGIN
???S?<=?S_buf;
???CO?<=?CO_buf;
???
???u1?:?F_ADDR
??????PORT?MAP?(
?????????a?????=>?a(0),
?????????b?????=>?b(0),
?????????cin???=>?cin,
?????????sum???=>?S_buf(0),
?????????cout??=>?T(0)
??????);
???
???
???u2?:?F_ADDR
??????PORT?MAP?(
?????????a?????=>?a(1),
?????????b?????=>?b(1),
?????????cin???=>?T(0),
?????????sum???=>?S_buf(1),
?????????cout??=>?T(1)
??????);
???
???
???u3?:?F_ADDR
??????PORT?MAP?(
?????????a?????=>?a(2),
?????????b?????=>?b(2),
?????????cin???=>?T(1),
?????????sum???=>?S_buf(2),
?????????cout??=>?T(2)
??????);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1164
