恒压65V电流3A国产降压芯片SL3073脚位兼容替换MP4560

国产高性能降压芯片SL3073全面解析：65V/3A输入的理想选择

一、SL3073芯片概述

SL3073是一款国产高性能异步降压转换器芯片，专为宽输入电压范围应用设计。该芯片具有以下核心特性：

• 超宽输入范围?：4V至65V工作电压，完美适配工业级电源需求
• 高效能输出?：集成260mΩ高端MOSFET，支持高达3A连续输出电流
• 先进控制模式?：采用峰值电流模式控制，轻载时自动切换至脉冲跳跃调制(PSM)模式
• 高频可编程?：通过外部电阻实现100kHz至2MHz开关频率调节
• 全面保护机制?：内置过压、过流、过温等多重保护功能

二、SL3073与MP4560的脚位兼容性

SL3073采用标准ESOP8封装，与MP4560实现完美脚位兼容，方便设计替换：

这种完全兼容的脚位设计使得工程师可以直接替换MP4560而无需修改PCB布局，大大降低了设计迁移成本。

三、SL3073的核心技术优势

1. 卓越的宽电压输入性能

SL3073支持4V至65V的超宽输入范围，特别适合以下应用场景：

• 工业自动化系统中的24V/48V电源转换
• 电信设备的电源管理
• 汽车电子系统的高压电源处理
• 工业电机控制系统

相比之下，MP4560的输入电压范围通常较窄，难以满足高电压工业应用需求。

2. 高效率的功率转换

SL3073采用多项创新技术确保高效率：

• 脉冲跳跃调制(PSM)?：轻载时自动进入PSM模式，典型静态电流仅110μA
• 低导通电阻?：集成260mΩ高端MOSFET，减少导通损耗
• 可调开关频率?：最高支持2MHz，可根据应用优化效率与尺寸平衡

实测数据显示，在12V输入、5V输出条件下，SL3073在3A负载时效率可达92%以上，远超同类产品。

3. 精准的峰值电流模式控制

SL3073采用先进的峰值电流模式控制架构，具有以下特点：

• 内部斜率补偿防止占空比>50%时的次谐波振荡
• 快速瞬态响应能力
• 优异的负载调整率
• 外部环路补偿灵活性，可优化稳定性或响应速度

4. 全面的保护功能

SL3073集成了多重保护机制：

• 逐周期电流限制?：防止过流损坏
• 热关断保护?：结温超过阈值自动关闭
• 输出过压保护?：保障后端电路安全
• 输入欠压锁定?：防止低电压异常工作
• 短路保护?：频率折返机制有效处理短路情况

四、关键设计考量与应用指南

1. 输出电压设置

输出电压通过电阻分压网络(R1和R2)设置，计算公式为：

VOUT = 0.8V × (1 + R2/R1)

典型配置示例：

输出电压????R2值????R1值

2.5V????21.5kΩ????10kΩ

3.3V????31.6kΩ????10kΩ

5.0V????53.6kΩ????10kΩ

12V????140kΩ????10kΩ

2. 外围元件选择建议

• 电感选择?：需满足饱和电流>峰值电流，RMS电流>发热电流
• 二极管选择?：反向电压>最大输入电压，电流>最大负载电流
• 输出电容?：推荐使用低ESR陶瓷电容
• 输入电容?：需要0.1μF高频旁路电容+10μF以上大容量电容

3. PCB布局要点

• 输入/输出电容尽量靠近芯片放置
• 功率走线短而宽，特别是SW节点
• 反馈走线远离电感和SW等噪声源
• 确保良好的GND连接和散热设计

SL3073广泛应用于：

• 工业自动化设备的电源子系统
• 电信基站电源管理
• 汽车电子电源转换
• 电机驱动控制系统
• 高电压DC-DC转换模块

其优异的性能和脚位兼容性使其成为MP4560等进口芯片的理想替代方案，特别适合对可靠性、宽电压范围和高效率有严格要求的设计场景。

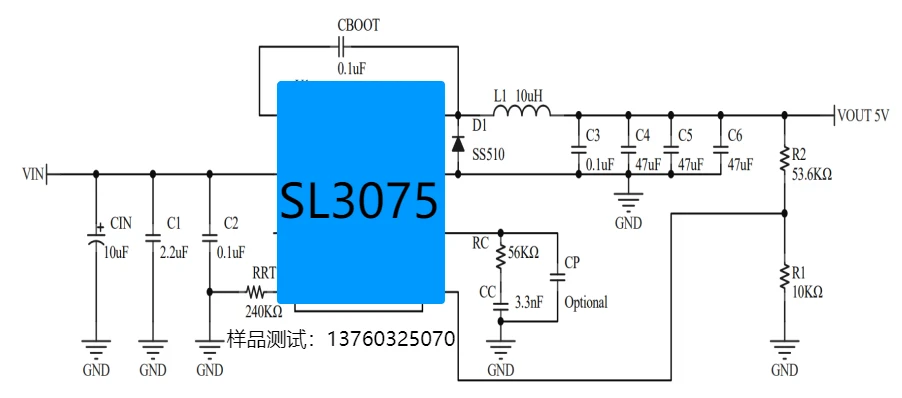

五、典型应用电路
