诚芯微科技采用CX7806+CX7601的65W多口氮化镓快充方案

为迎合市场需求，充电器新玩法——伸缩线快充充电器，可免去用户带线找线等困扰，方便携带、方便收纳。

这是诚芯微科技推出的一款65W多口自带伸缩线的氮化镓快充充电器参考设计。

这款2C1A三口快充DEMO采用CX7806 主控芯片搭配CX70T240DS增强型氮化镓开关管，搭配CX7601同步整流构成高集成、高效率、低温升多口氮化镓快充解决方案。

具备三个快充接口，其中两个USB-C接口均支持65W输出，支持功率盲插。两USB-C接口支持PPS快充，对安卓和苹果手机有很好的兼容性。A口支持18W快充，满足老式设备的快速充电使用。

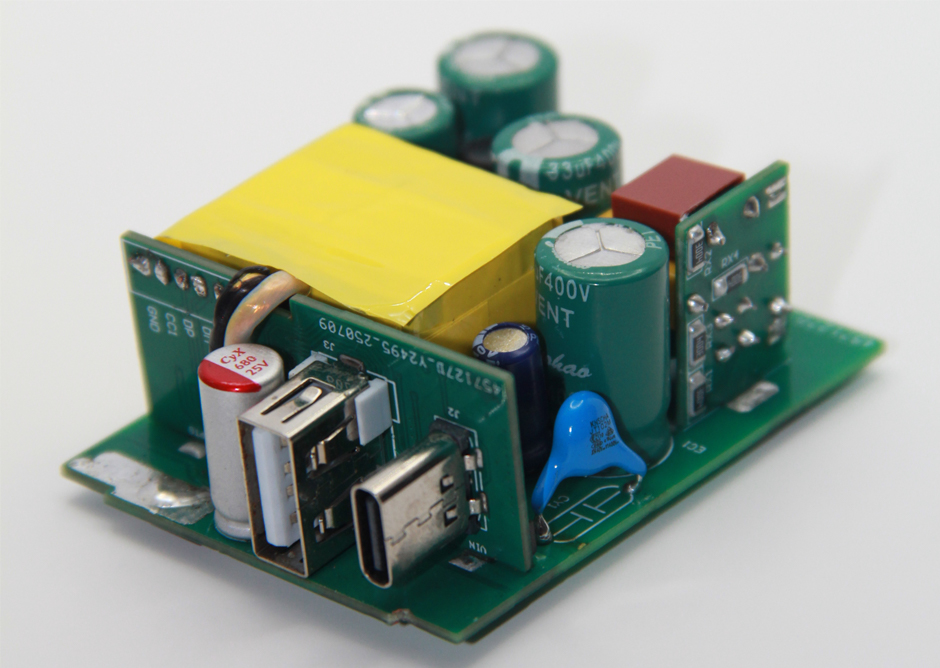

65W多口氮化镓快充电源DEMO参考设计一览：

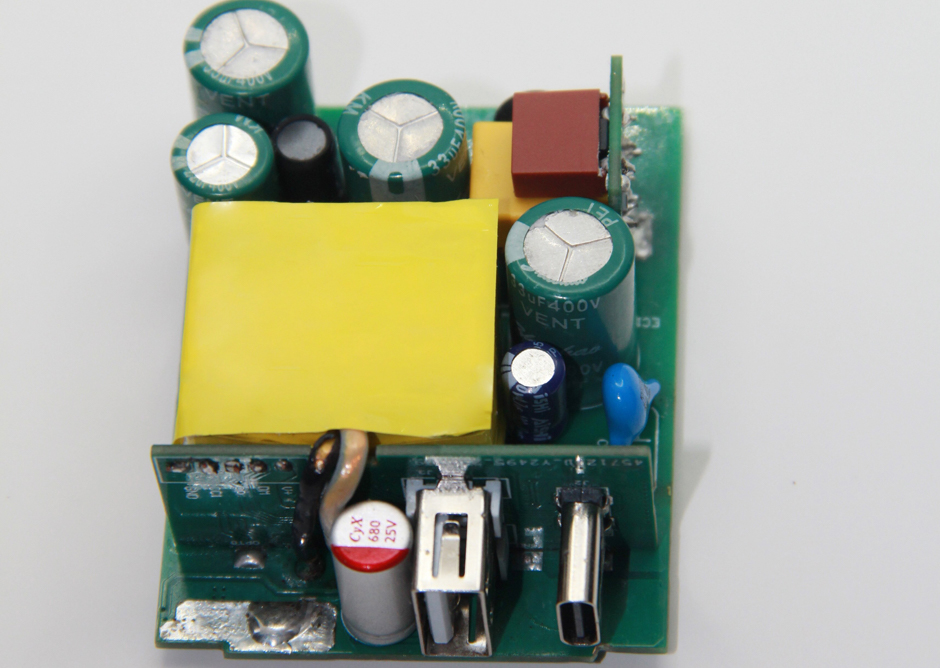

PCB板正面设有工字电感、Y电容、共模电感、X电容、NTC热敏电阻、保险丝、高压滤波电解电容、变压器等器件。小板上焊接了协议芯片和3颗CX3426B N管MOS。

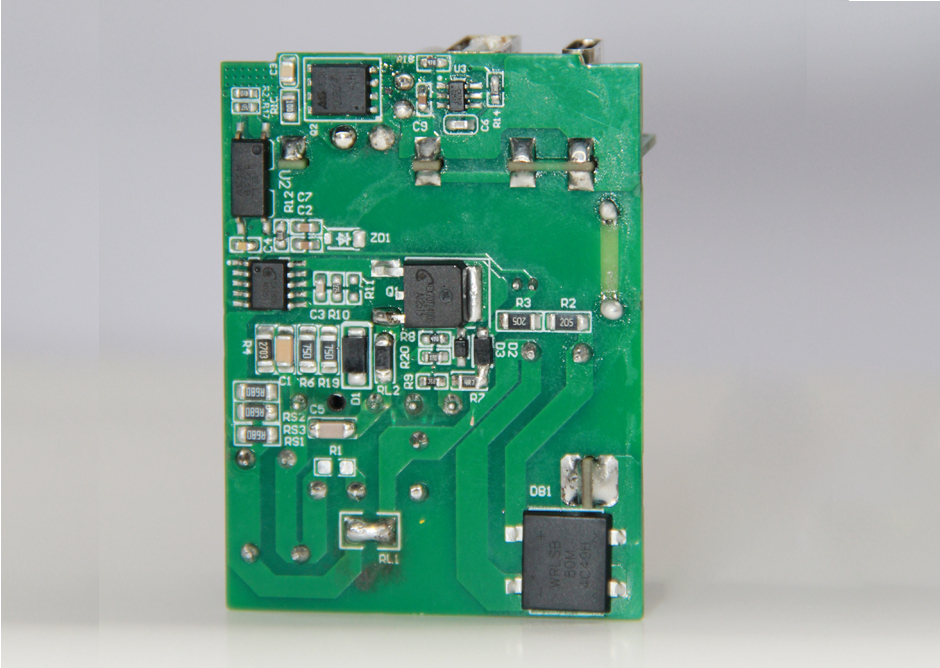

板子背面设有整流桥、光耦、开关电源初次级控制器CX7806、CX70T240DS增强型氮化镓开关管及同步整流管芯片CX7601等元器件。

测得DMEO长度为54mm，宽度为41mm，高度为21mm

给DEMO通电，测得这款65W多口自带伸缩线的氮化镓快充任一C口支持AFC、FCP、SCP、MTK、PD3.0、PPS、QC4等快充协议

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V3A ；5-21V3A两组PPS电压档位。

初级主控芯片采用CX7806，CX7806是一款内置14mR N MOSFET驱动D-GAN的准谐振反激电源控制芯片应用于功率在68W以内的方案。

CX7806在空载或者轻载或重载时，芯片自动切换工作模式及频率由芯片内部调整，芯片轻载时工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。

CX7806启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时，避免次谐波振荡的发生，改善系统的稳定性。内置有前沿消隐时（ Leading-edge blanking time )，消除缓冲网络中的二极管反向恢复电流对电路的影响。采用了抖频技术，能够有效改善系统的 EMI 性能。系统的跳频频率设置在音频(22KHz)以上，在工作时可以避免系统产生噪音。

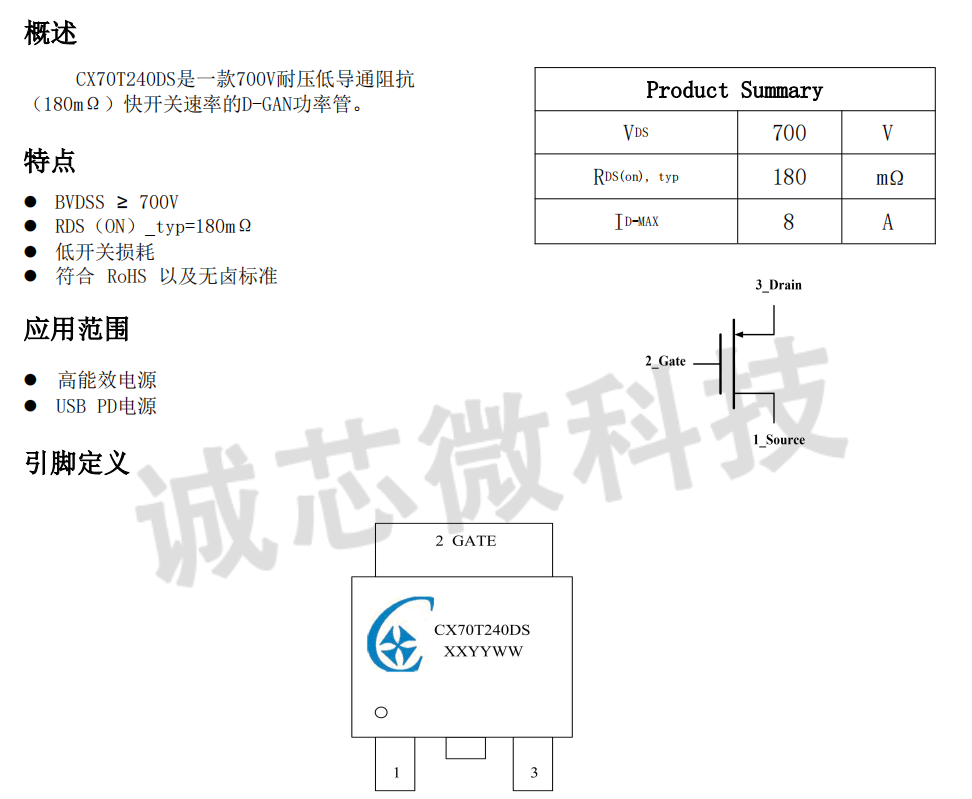

初级开关管采用CX70T240DS

同步整流控制器采用CX7601,CX7601是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

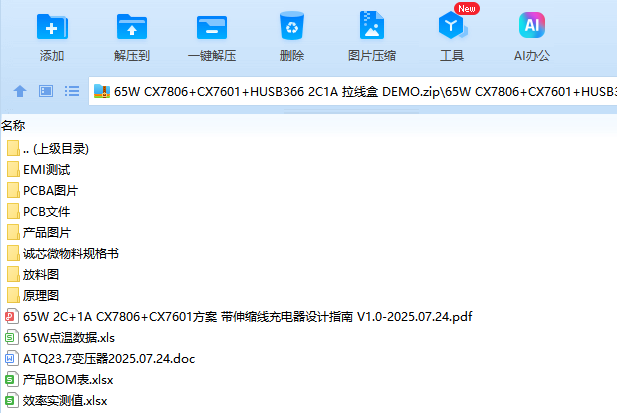

诚芯微科技推出的这款65W多口自带伸缩线的氮化镓快充采用了自家全套方案，其中CX7806+CX7601电源方案拥有优秀的EMI和低功耗表现，并支持全面的保护功能，可靠性有保证。两款器件分别采用SSOP-10和SOT23-6封装，小型化封装可有效减少占板面积，加上搭配氮化镓功率器件CX70T240DS设计，可以实现快充电源体积上的突破，符合时下小体积充电器市场需求。（诚芯微原厂可为充电器厂家提供整套DEMO方案开发资料及技术支持+外壳+PCBA资源等一站式服务）
