PCIe-AXI-Controller

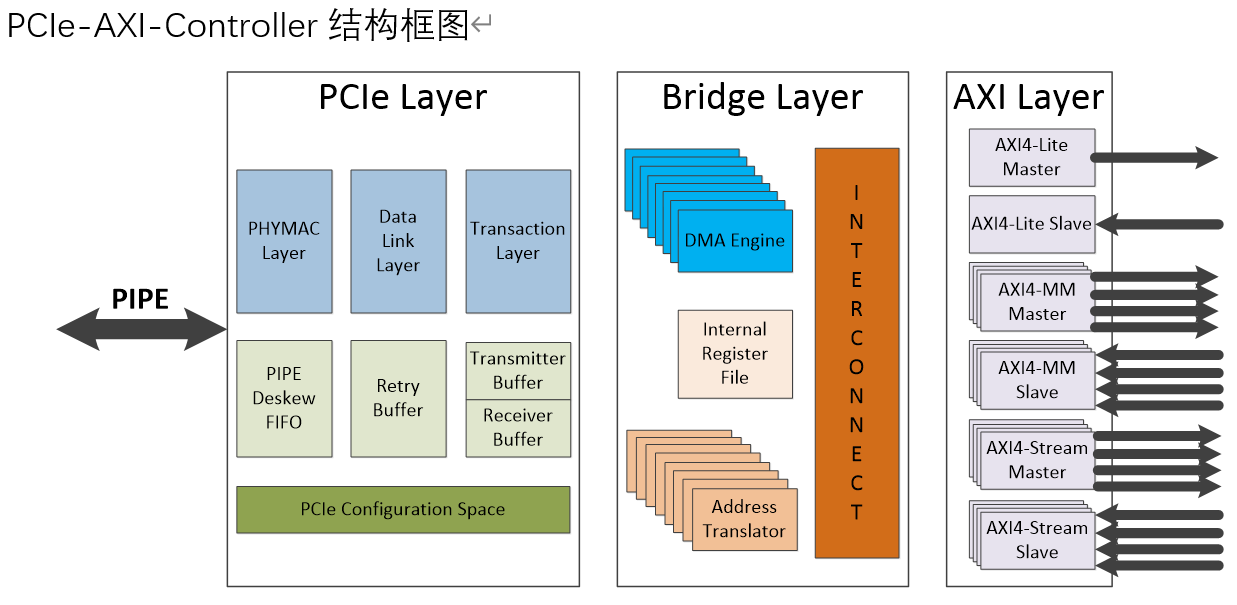

PCIe-AXI-Controller兼容PCI Express Base Specification Revision 3.1，实现PCIe PHY Layer，Data Link Layer以及Transaction Layer的所有功能特性，不仅内置DMA控制器，而且具备AXI4用户接口，提供一个高性能，易于使用，可定制化的PCIe-AXI互连解决方案，同时适用于ASIC和FPGA。
PCIe接口
-PHY Interface for PCI Express（PIPE）：PIPE 4.4和PIPE 5.1
-可与PIPE兼容的PHY集成
AXI接口：
-1个AXI4-Lite Master接口：访问外部寄存器
-1个AXI4-Lite Slave接口：访问内部Bridge配置寄存器
-1个AXI4-MM Master描述符接口：访问AXI域的SGDMA描述符
-4个AXI4-MM Master接口：访问AXI4 Slave设备，比如内存；C2H和H2C传输
-4个AXI4-MM Slave接口：被AXI4 Master设备访问
-4个AXI4-Stream Master接口：访问AXI4 Stream Slave设备，比如FIFO；H2C传输
-4个AXI4-Stream Slave接口：被AXI4 Stream Master设备访问，C2H传输
PCIe特性：
-支持PCIe Gen1（5GT/s），PCIe Gen2（5.0GT/s）和PCIe Gen3（8.0GT/s）
-支持PCIe x16，x8，x4，x2和x1
-支持Endpoint和Rootport模式
-支持最大4KB payload size
-1个Virtual Channel，最多32个Physical Functions
-可配置的接收和发送缓冲区大小
-支持SR-IOV功能，VF可达512个
-支持32个MSI和INT消息
-支持MSI-X
-支持ASPM：L0s和L1
DMA特性：
-8个独立的DMA引擎
-支持CDMA和SGDMA
-最大128个outstanding write和read request
-可配置的DMA Source、Destination和Descriptor Type
