软件：Quartus
语言：VHDL
代码功能：
1.设计一个常用的组合逻辑电路。
2.用VHDL语言设计一个XX进制计数器。要求:异步清零、以8421BCD码形式输出。
3.设计一个有限状态机。
FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com
演示视频：
设计文档：
VHDL组成
library(程序库） package（程序包） entity（实体）architecture（构造体）configuration（配置）
信号与变量的区别
一 信号与变量的区别
1、声明形式与赋值符号不同
变量声明使用variable，赋值符号位:=
而信号声明用signal，复制符号为<=
2、有效域不同
信号的声明在结构体内部，进程、子程序及函数外部声明，而变量只能在进程，函数体，子程序内部进行声明。换句话说，信号的有效作用域为整个结构体，而变量只能在进程，函数体，子程序内部起作用，他们不能为多个进程所共用。
3、赋值操作及数据带入时刻不同
在进程中，信号赋值在进程结束时起作用（即整个进程执行到最后一条语句时进程接下来挂起时，数据才发生带入），而变量赋值是立即起作用的。如果在一个进程中多次为一个信号赋值时，只由最后一个值会起作用；而当为变量赋值时，变量值的改变是立即发生的。即变量将保持着当前值，直到被赋予新的值。
顺序语句只存在于进程和子程序内部。
4、使用
在实际应用中，信号的行为更接近硬件电路的实际情况，因此应该更多地使用信号进行电路内部的数据传递，只有在描述一些用信号很难描述的算法时，才用到变量。（也有人建议在同一进程内部传递的数据用变量，而在进程
间传递的数据建议用信号）但在以下几种情况只能使用变量：
（1）loop语句中，若在一个循环体内需要多次对某一个数据操作，则必须用变量，因为对信号赋值进行多次赋值只在最后一次才会有效。
（2）数组的索引（index）只能用变量。如果使用信号则编译会报错。
1. 信号（signal）
信号是逻辑电路中的连接线，可以用于元件间和元件内部电路各单元间的连接。
信号使用”<=“符号赋值。
在顺序描述语句中，信号的赋值不是即时更新的。只有在相应的进程、函数或过程完成之后，信号的值才会进行更新。
2. 变量（variable）
变量只用于局部电路的描述，只能在process、function和procedure内部使用。
变量使用”:=“符号赋值。
变量的赋值是立即生效的，可以在下一行代码中立即使用新的变量值。
3. 信号与变量赋值的生效时刻
信号与变量的一个重要差异是赋值是否立即生效。对变量的赋值是立即生效的，而在顺序描叙语句中对信号的赋值则不会立即生效，只有当信号所在的process内的操作全部完成一遍后，信号的值才会更新。

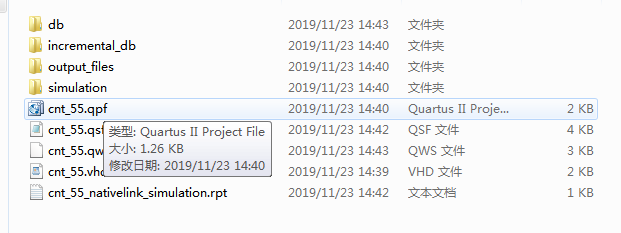

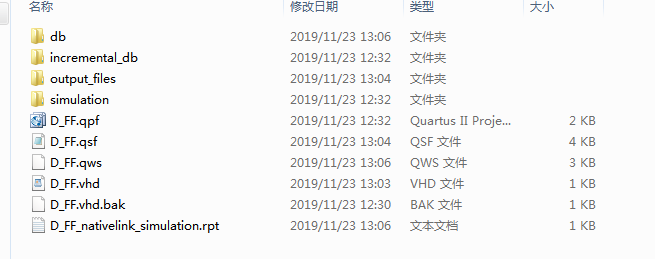

1. 工程文件
2. 程序文件

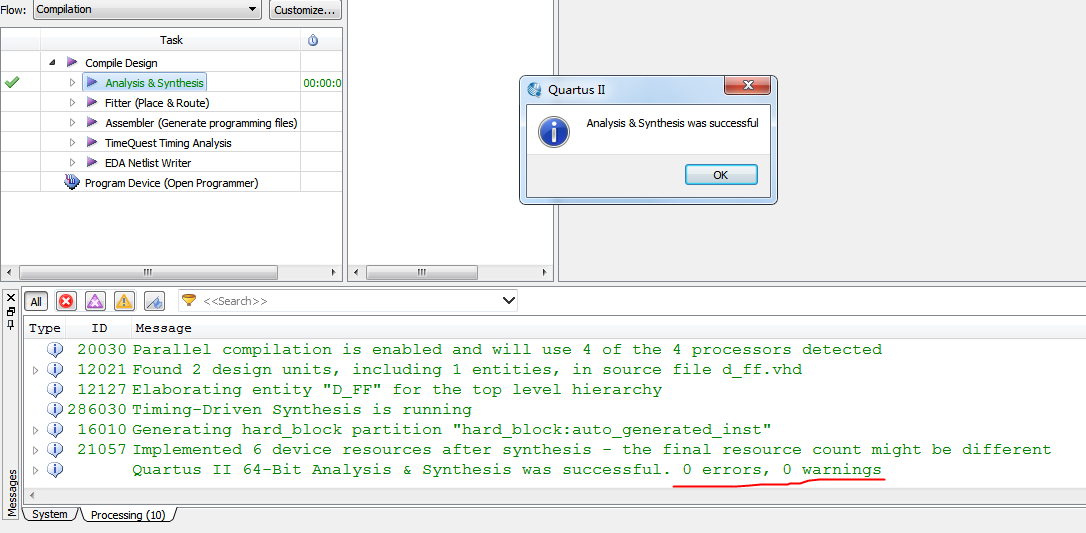

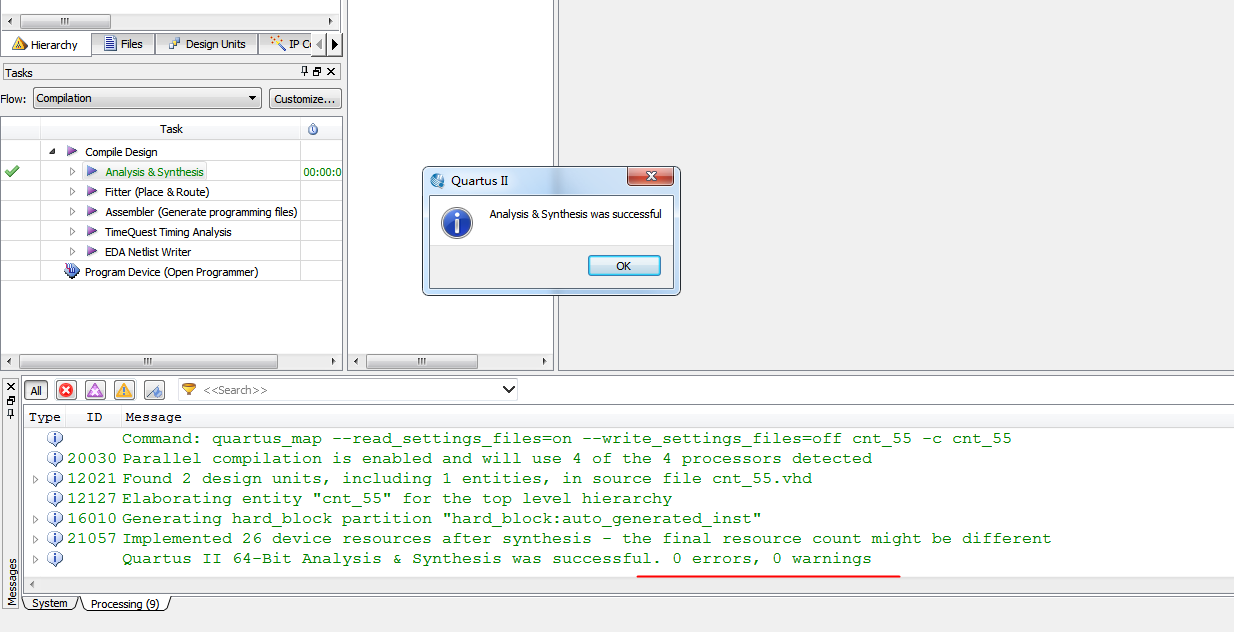

3. 程序编译

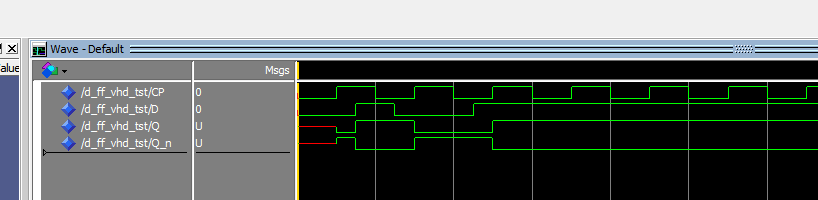

4. 仿真图
55进制计数器

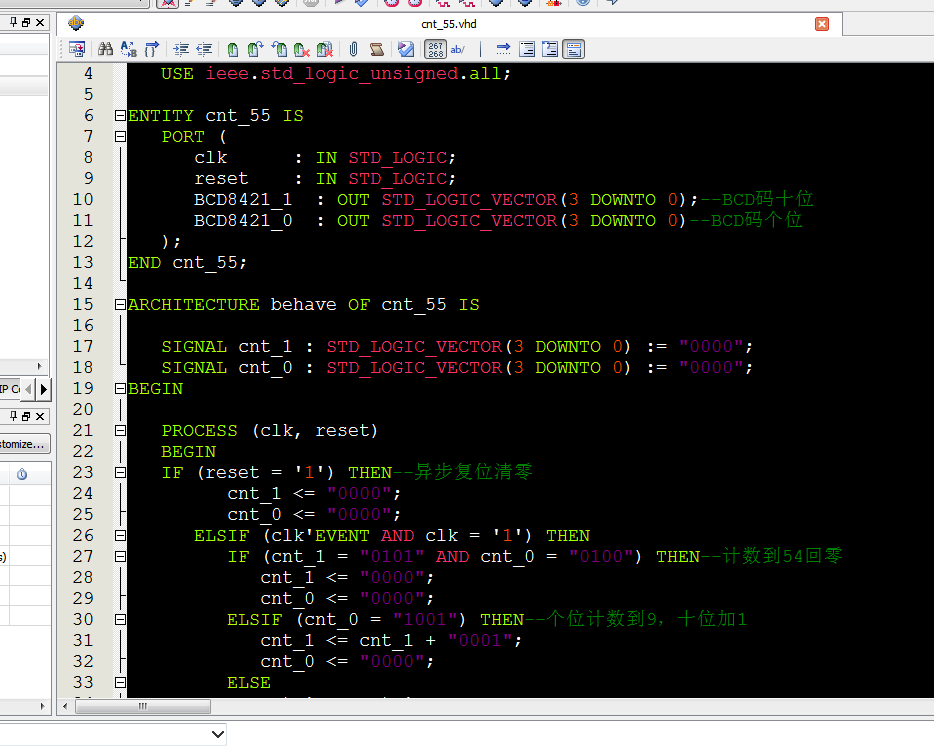

1. 工程文件
2. 程序文件
3. 程序编译

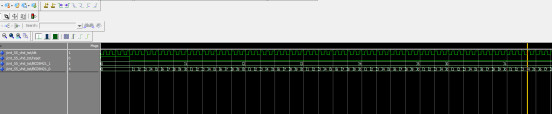

4. 仿真图

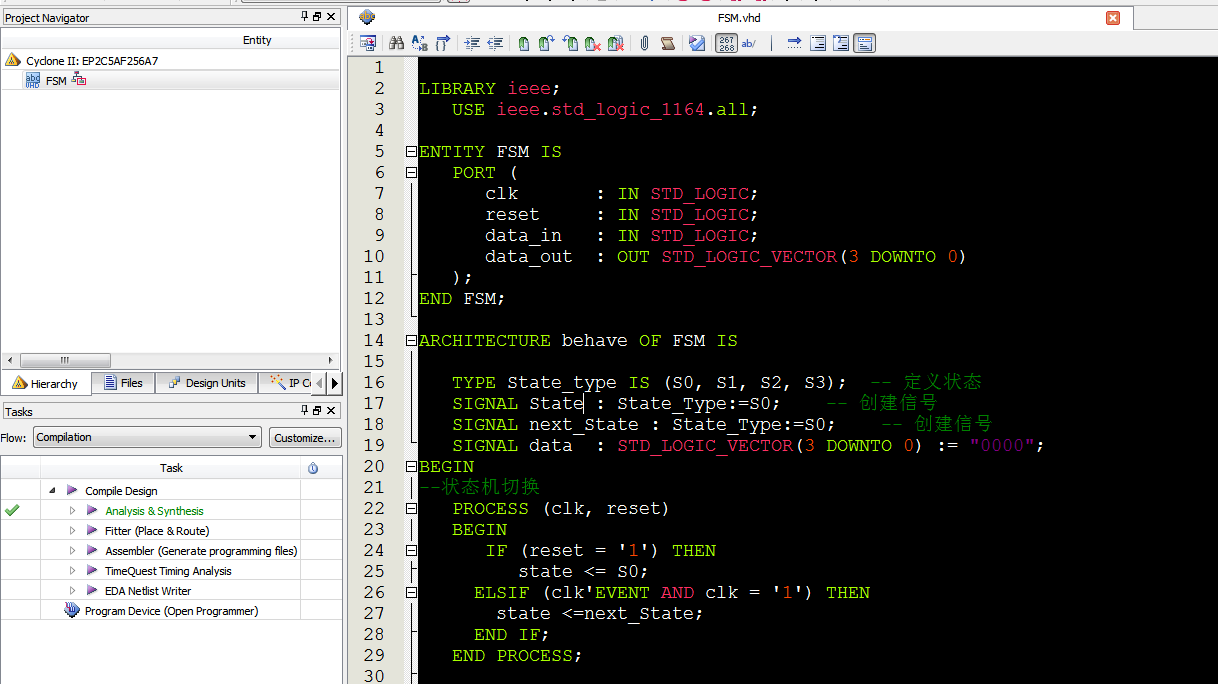

状态机

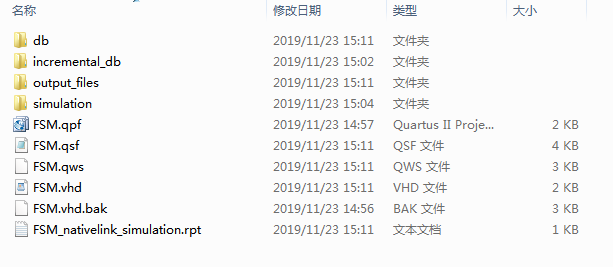

1. 工程文件
2. 程序文件
3. 程序编译

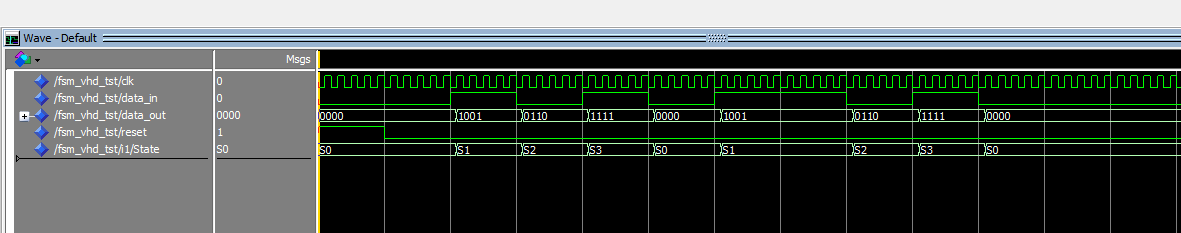

4. 仿真图

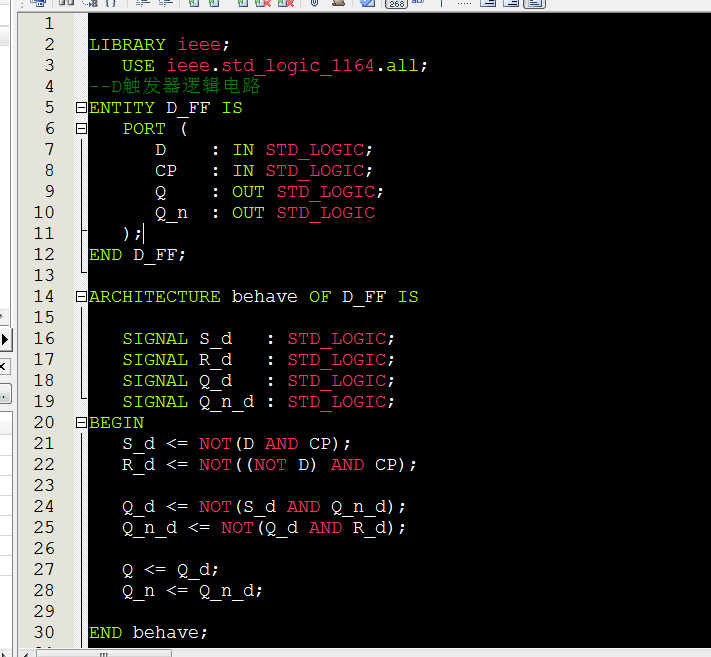

部分代码展示:
LIBRARY?ieee; ???USE?ieee.std_logic_1164.all; --D触发器逻辑电路 ENTITY?D_FF?IS ???PORT?( ??????D????:?IN?STD_LOGIC; ??????CP???:?IN?STD_LOGIC; ??????Q????:?OUT?STD_LOGIC; ??????Q_n??:?OUT?STD_LOGIC ???); END?D_FF; ARCHITECTURE?behave?OF?D_FF?IS ??? ???SIGNAL?S_d???:?STD_LOGIC; ???SIGNAL?R_d???:?STD_LOGIC; ???SIGNAL?Q_d???:?STD_LOGIC; ???SIGNAL?Q_n_d?:?STD_LOGIC; BEGIN
