自动售货机设计Verilog代码Quartus 复旦开发板

名称：自动售货机设计Verilog代码Quartus? 复旦开发板

软件：Quartus

语言：Verilog

代码功能：

自动售货机

1、可以投币1元、5元

2、具有单价2、3、4、6元的商品

3、具有购买成功指示灯，投币不足可以退币

4、数码管显示投币金额、单价、找零

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

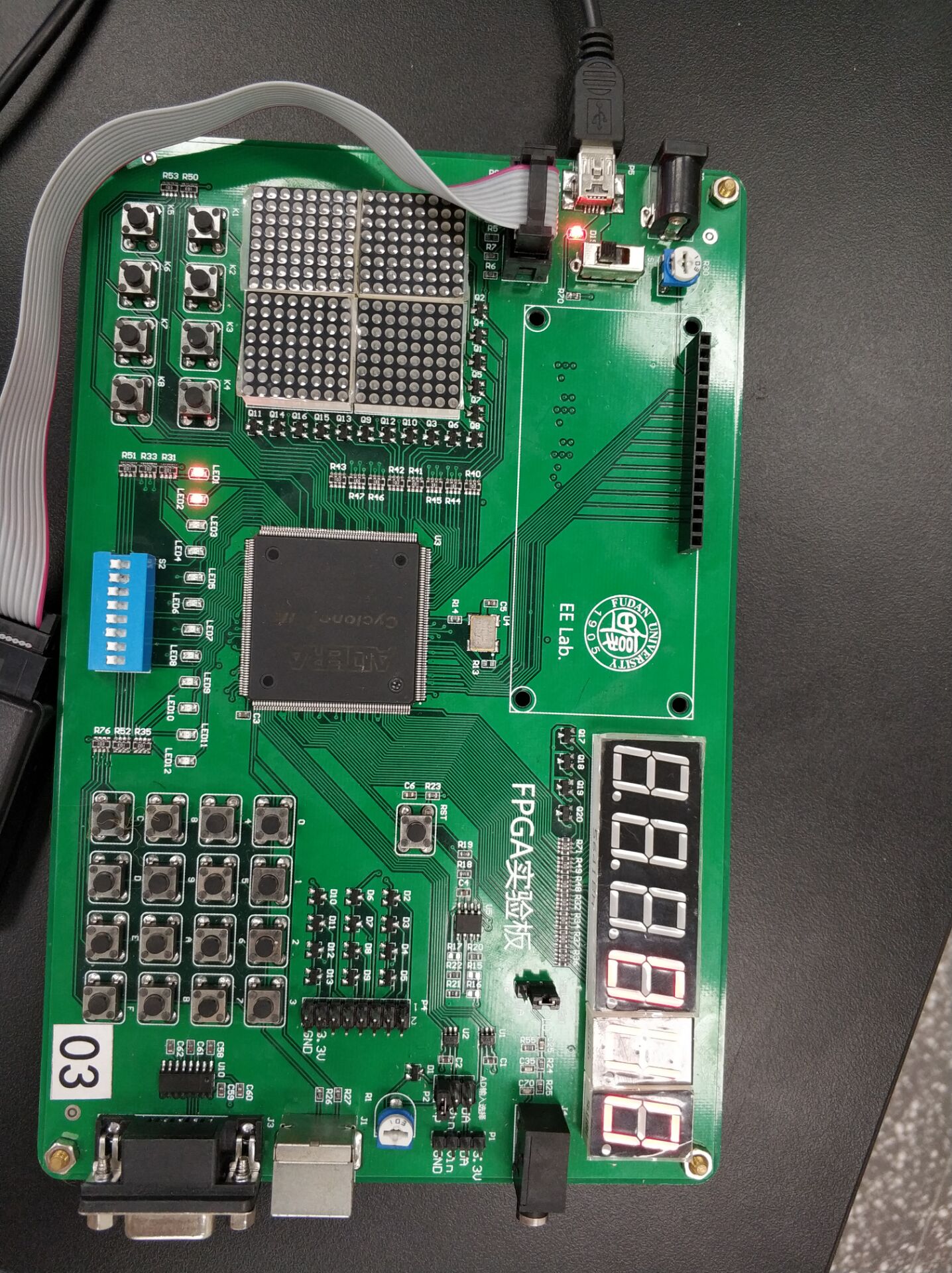

本代码已在复旦开发板验证，复旦开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

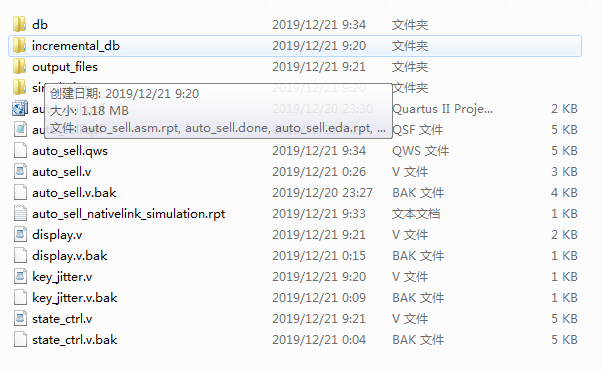

1. 工程文件

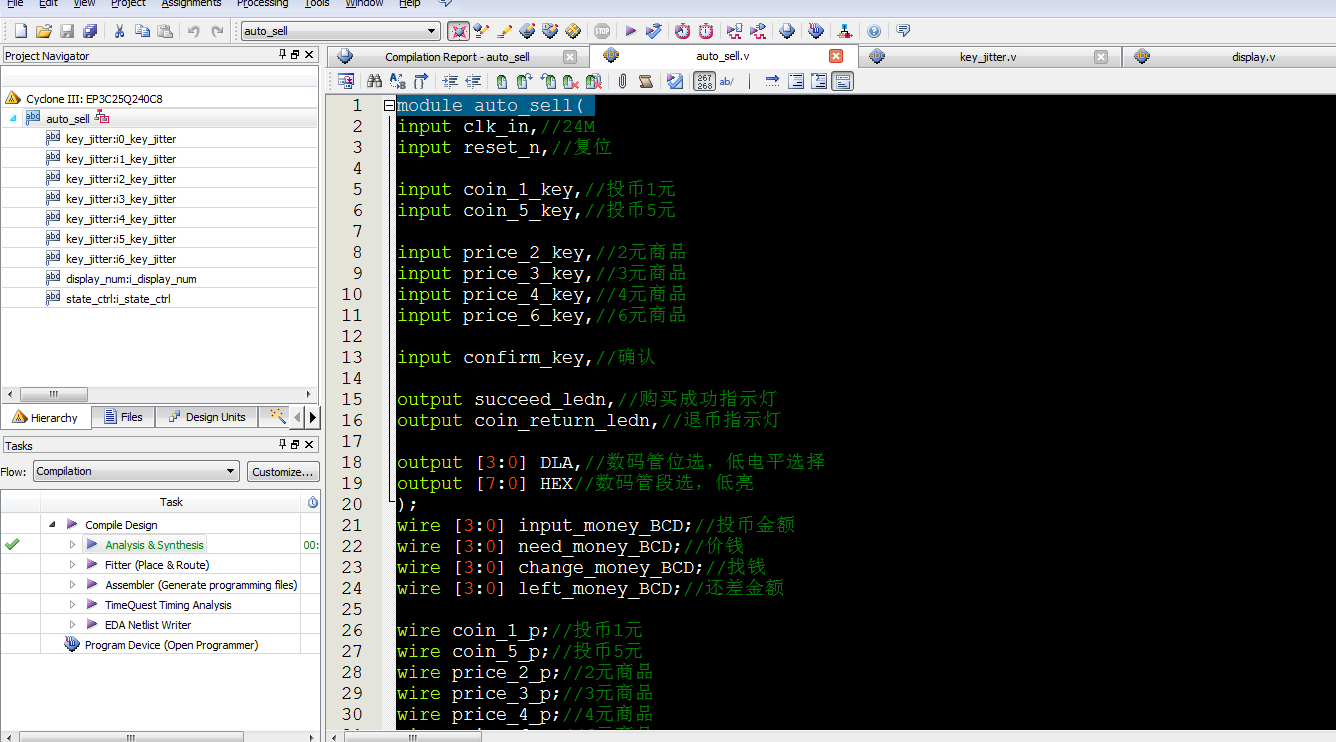

2. 程序文件

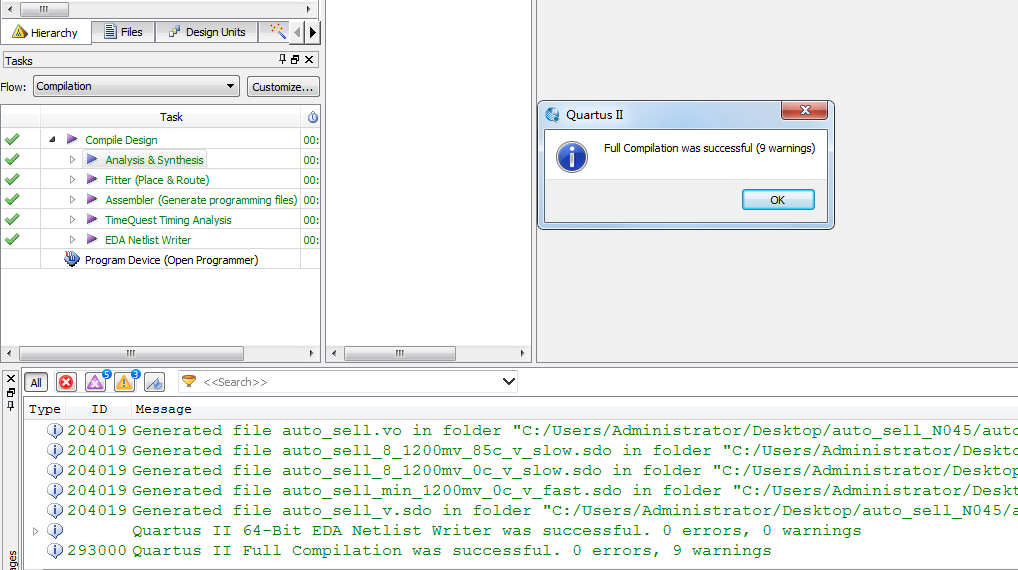

3. 程序编译

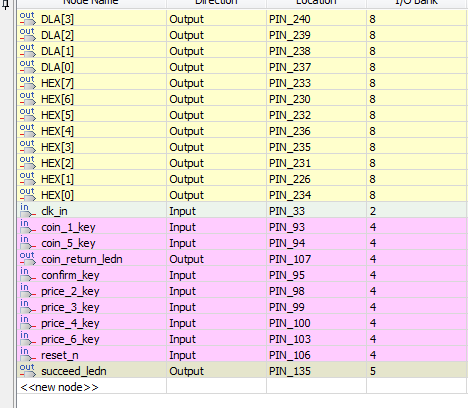

4. 管脚分配

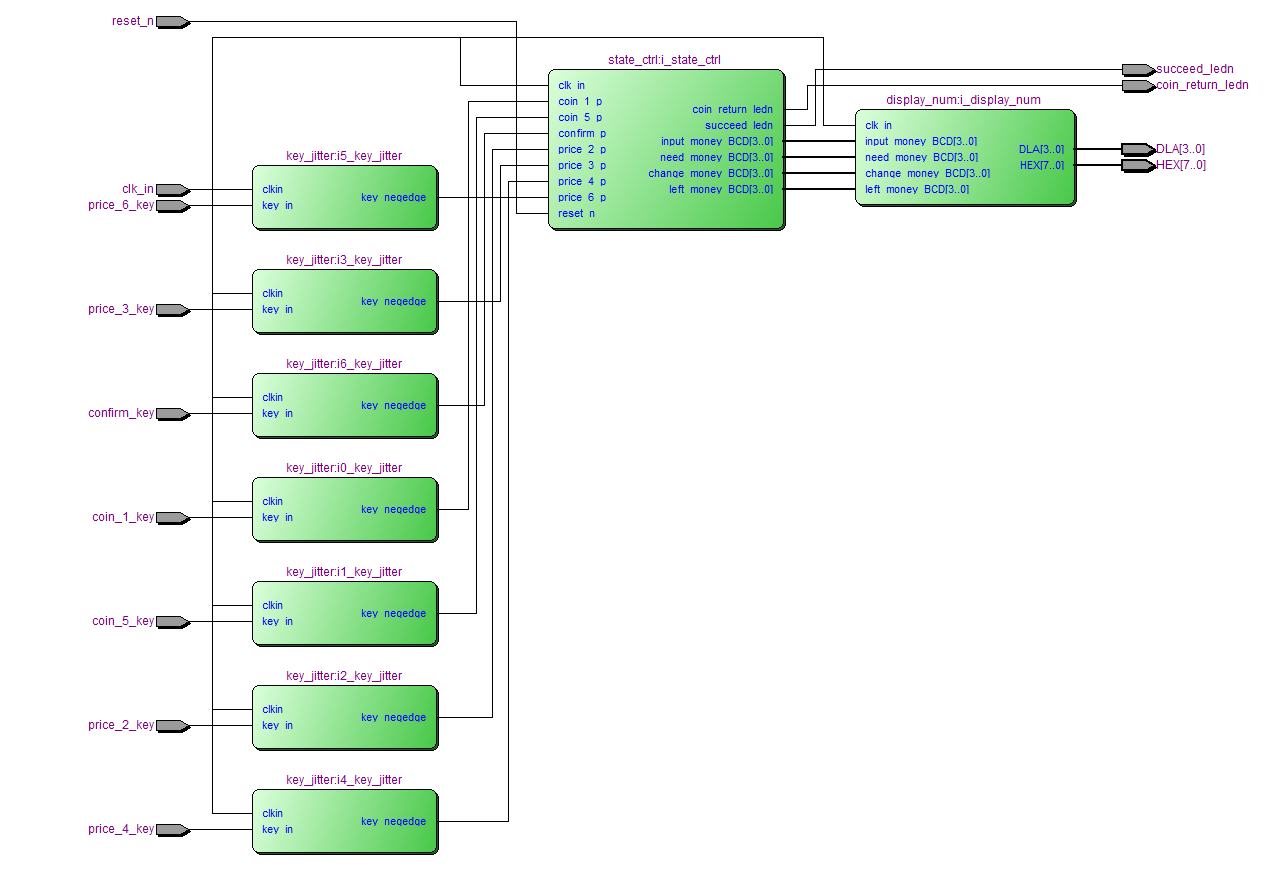

5. RTL图

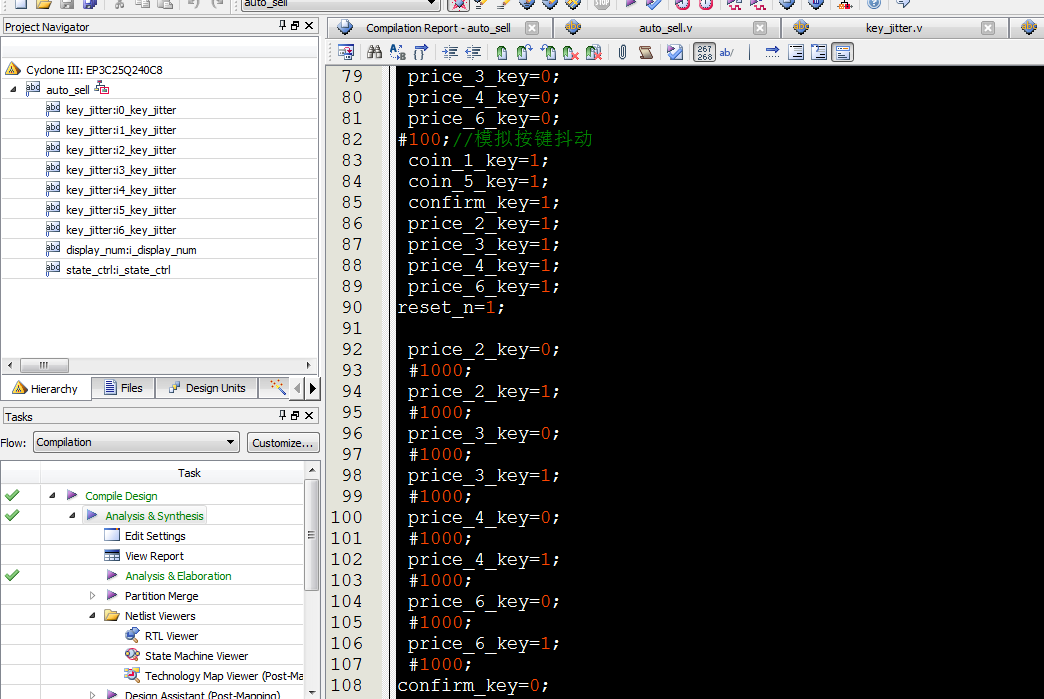

6. Testbench

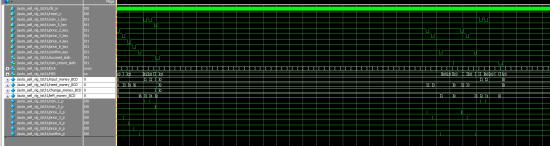

7. 仿真图

整体仿真图

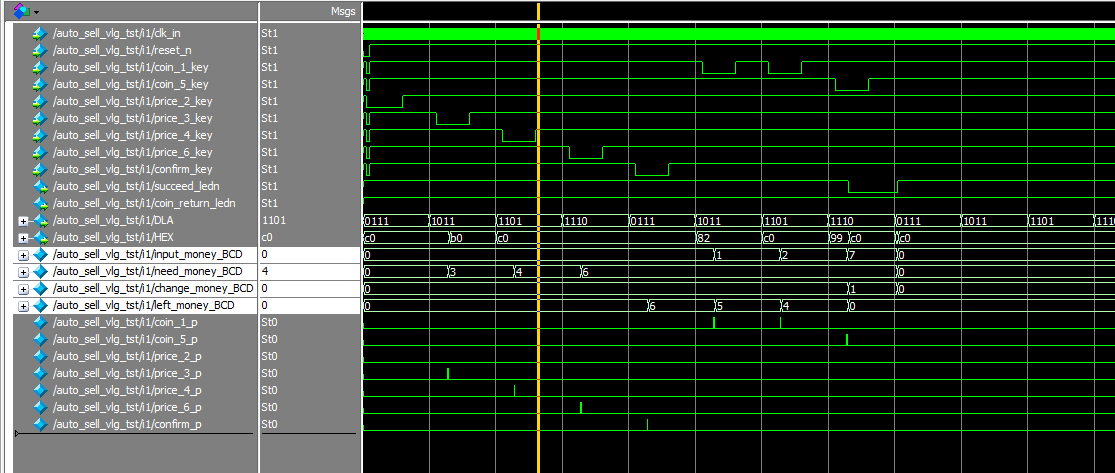

正常购买仿真图，选中6商品，分别投入1元，1元，5元，显示有商品价钱、投币金额、还差金额、找零等。成功后succeed_led亮

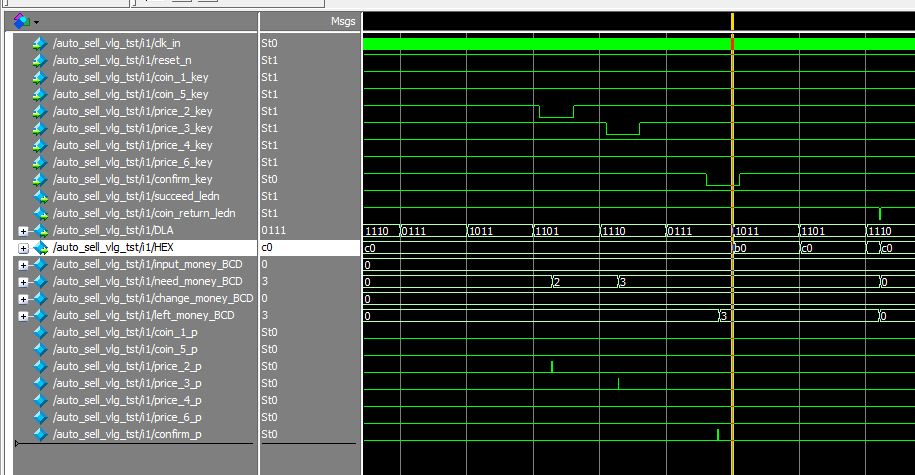

仿真选,3元商品后10s没有操作，还差金额由3变为0，返回初始状态。

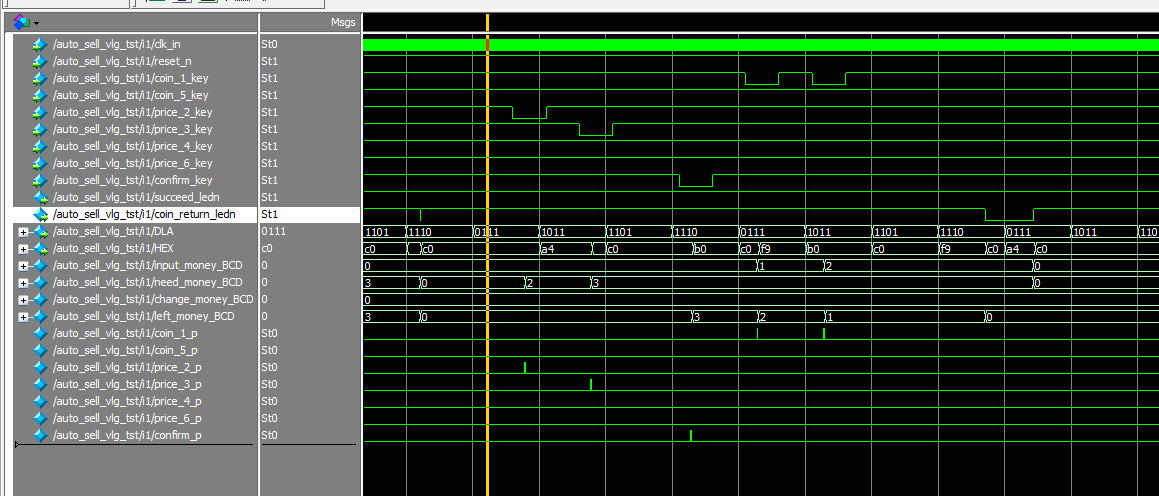

仿真选中3元商品，投币1元，再投币1元后，10s没有操作，还剩金额由1变为0，返回投币2元，退币指示灯coin_return_led亮。

部分代码展示:

module?auto_sell(
input?clk_in,//24M
input?reset_n,//复位
input?coin_1_key,//投币1元
input?coin_5_key,//投币5元
input?price_2_key,//2元商品
input?price_3_key,//3元商品
input?price_4_key,//4元商品
input?price_6_key,//6元商品
input?confirm_key,//确认
output?succeed_ledn,//购买成功指示灯
output?coin_return_ledn,//退币指示灯
output?[3:0]?DLA,//数码管位选，低电平选择
output?[7:0]?HEX//数码管段选，低亮
);
wire?[3:0]?input_money_BCD;//投币金额
wire?[3:0]?need_money_BCD;//价钱
wire?[3:0]?change_money_BCD;//找钱
wire?[3:0]?left_money_BCD;//还差金额
wire?coin_1_p;//投币1元
wire?coin_5_p;//投币5元
wire?price_2_p;//2元商品
wire?price_3_p;//3元商品
wire?price_4_p;//4元商品
wire?price_6_p;//6元商品
wire?confirm_p;//确认?
//按键消抖模块
key_jitter?i0_key_jitter(
.?clkin(clk_in),?????
.?key_in(coin_1_key),//输入
.?key_negedge(coin_1_p)//消抖后按键下降沿
);
//按键消抖模块
key_jitter?i1_key_jitter(
.?clkin(clk_in),?????
.?key_in(coin_5_key),//输入
.?key_negedge(coin_5_p)//消抖后按键下降沿
);
