交通灯设计Verilog代码Quartus DE2-115开发板

名称：交通灯设计Verilog代码Quartus? DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

交通灯设计(2人)

基本要求:

1)设计一个交通红绿灯。要求分主干道和支干道,每条道上安装红(主:R,支:r)绿(主:G,支:g)黄(主:Y,支:y)三种颜色灯,由四种状态自动循环构成;

2)在交通灯处在不同的状态时,设计一个计时器以倒计时方式显示计时,主干道上绿灯亮30S,支干道上绿灯亮20S。每个干道上,在绿灯转为红灯时,要求黄灯先亮5S。

在完成基本要求的基础上,可进一步增加功能、提高性能,如绿灯亮的时间可调。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

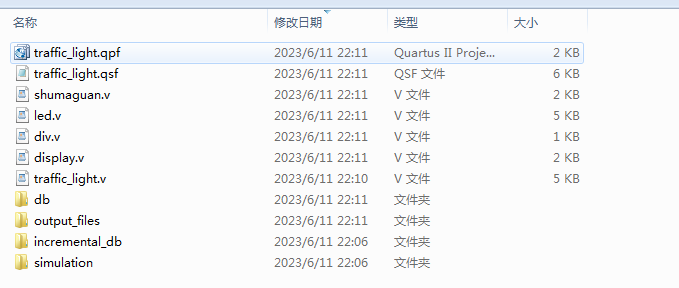

1.?工程文件

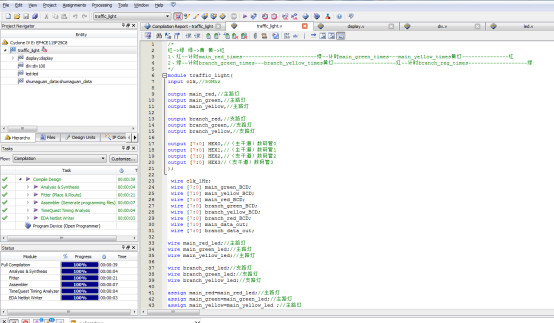

2.?程序文件

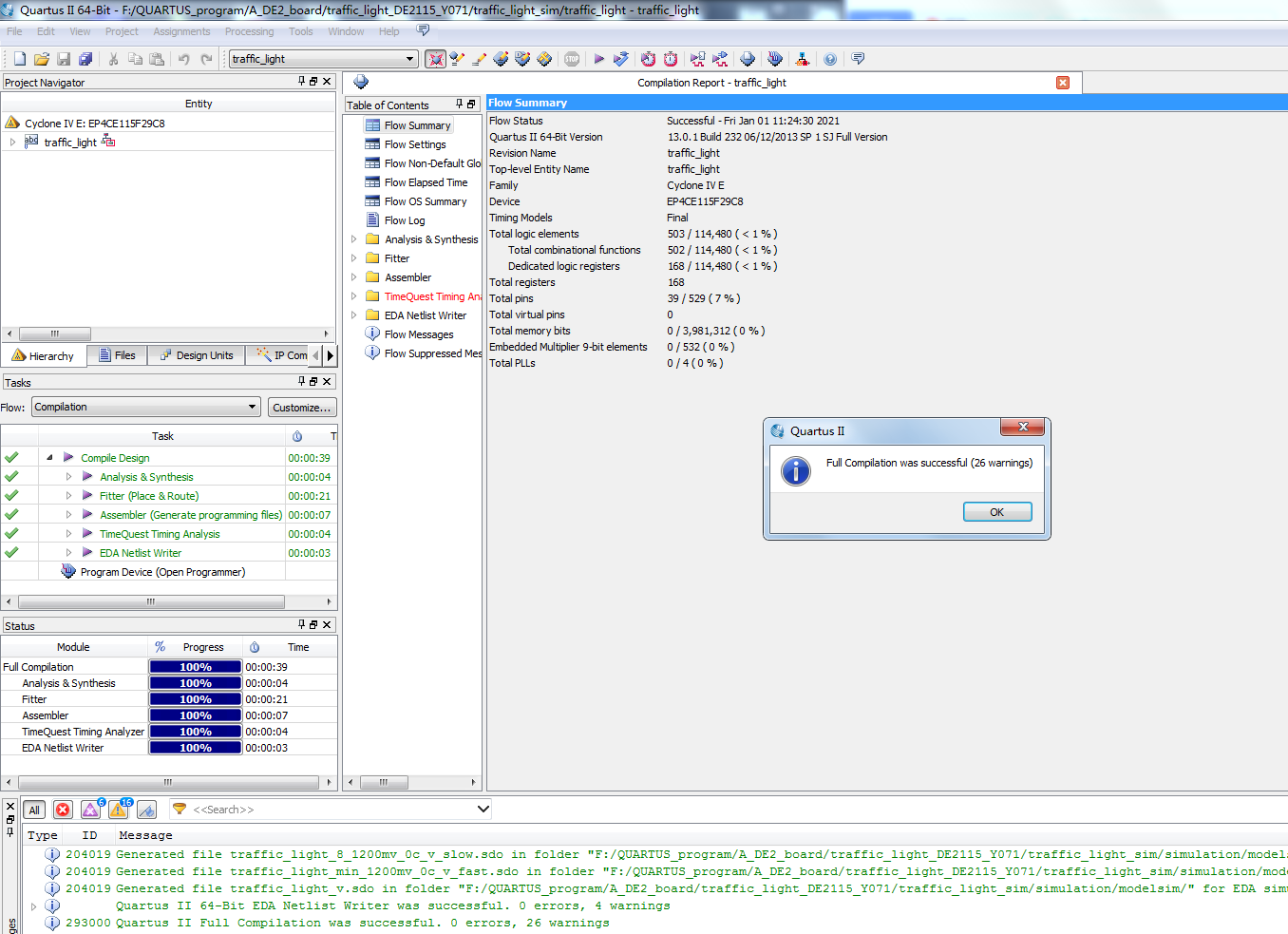

3.?程序编译

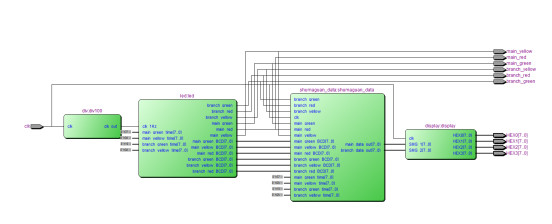

4.?RTL图

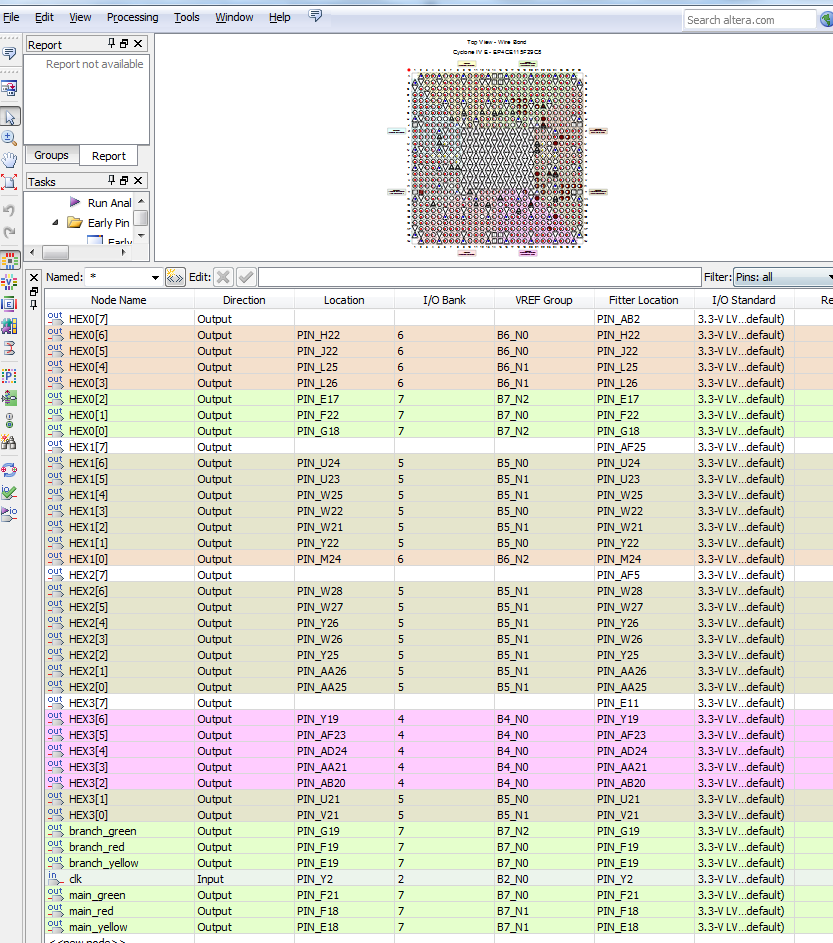

5.?管脚分配

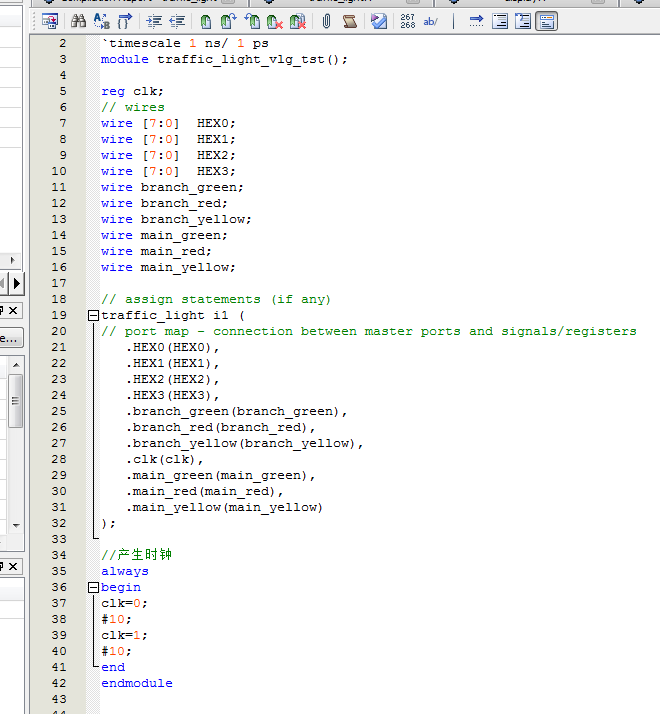

6.?Testbench

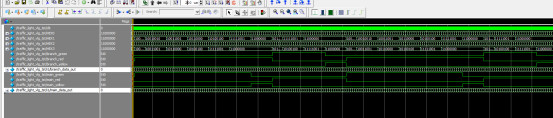

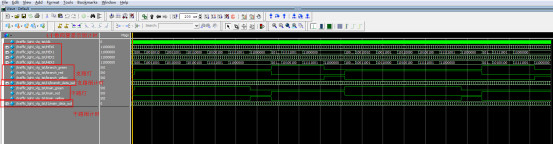

7.?仿真图

部分代码展示:

/*
红->绿?绿->黄?黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module?traffic_light(
input?clk,//50Mhz
output?main_red,//主路灯
output?main_green,//主路灯
output?main_yellow,//主路灯
output?branch_red,//支路灯
output?branch_green,//支路灯
output?branch_yellow,//支路灯
output?[7:0]?HEX0,//（主干道）数码管0
output?[7:0]?HEX1,//（主干道）数码管1
output?[7:0]?HEX2,//（支干道）数码管2
output?[7:0]?HEX3//（支干道）数码管3
);
?wire?clk_1Hz;
?wire?[7:0]?main_green_BCD;
?wire?[7:0]?main_yellow_BCD;
?wire?[7:0]?main_red_BCD;
?wire?[7:0]?branch_green_BCD;
?wire?[7:0]?branch_yellow_BCD;
?wire?[7:0]?branch_red_BCD;
?wire?[7:0]?main_data_out;
?wire?[7:0]?branch_data_out;
?
wire?main_red_led;//主路灯
wire?main_green_led;//主路灯
wire?main_yellow_led;//主路灯
wire?branch_red_led;//支路灯
wire?branch_green_led;//支路灯
wire?branch_yellow_led;//支路灯
assign?main_red=main_red_led;//主路灯
assign?main_green=main_green_led;//主路灯
assign?main_yellow=main_yellow_led?;//主路灯
assign?branch_red=branch_red_led;//支路灯
assign?branch_green=branch_green_led;//支路灯
assign?branch_yellow=branch_yellow_led?;//支路灯

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1213
