简易计时闹钟设计Verilog代码VIVADO仿真

名称：简易计时闹钟设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

简易计时闹钟:有四位数码管,前两位计分钟,表示00~99分钟,后面两位记秒,值为00~59秒。有三个按键,第一个是分键,第二个是秒键,第三个是启动/暂停键。功能:分秒两键同时按下清零且停止计时，于设置态,按一次分键分钟加1,99增1变为0;按一次秒键秒增秒增1，59增1变为0

此状态下按启动/暂停键开始计时,设置值为0000则为正计时,设置值为非零值则为倒计时。

正计时时,按启动/暂停键会暂停计时,再按启动/暂停键则会继续计时。倒计时时,减到零时停止减数且发出警示蜂鸣声,直到启动/暂停键被按下时进入设置态且同时显示前设置值和停止发出蜂鸣声。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

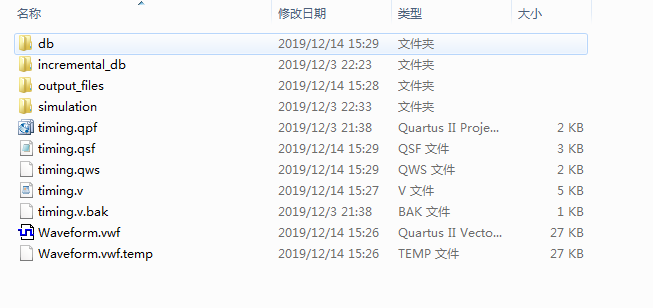

1. 工程文件

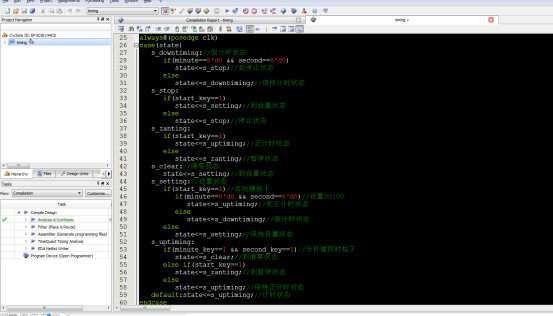

2. 程序文件

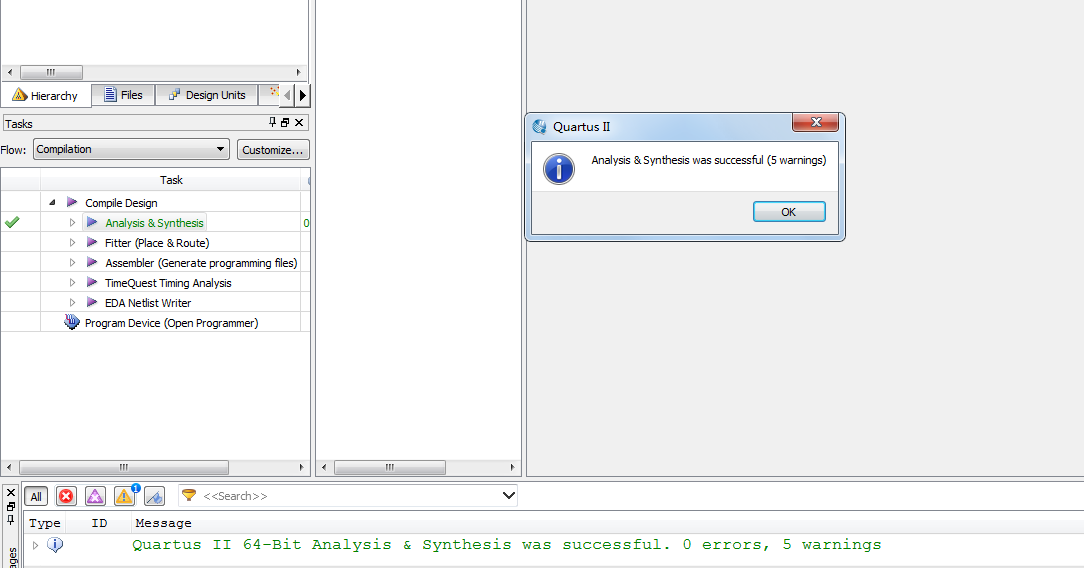

3. 程序编译

4. 仿真图设置

5. 仿真图

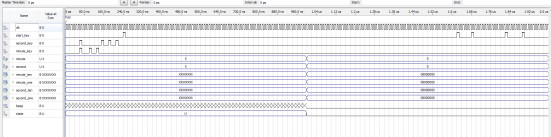

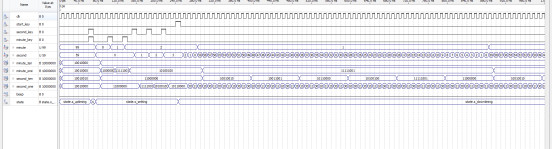

整体仿真图

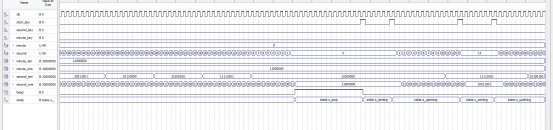

设置时间为02:03，按下启动暂停键，开始倒计时

倒计时

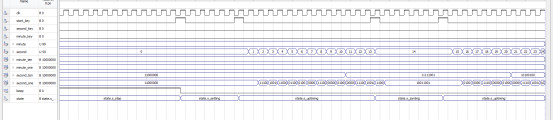

倒计时结束后进入stop状态，beep蜂鸣器拉高

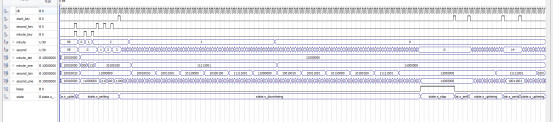

按下启动暂停键进入设置状态，设置为00:00，启动正计时，按下启动暂停键暂停，再次按下启动。

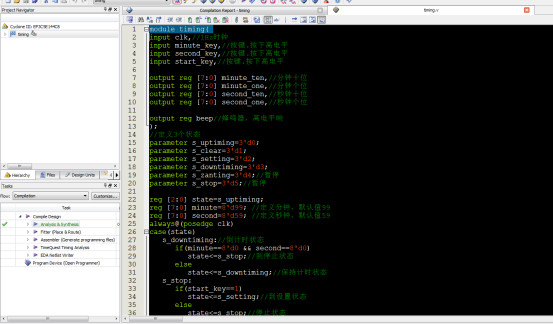

部分代码展示:

module?timing(
input?clk,//1Hz时钟
input?minute_key,//按键.按下高电平
input?second_key,//按键.按下高电平
input?start_key,//按键.按下高电平
output?reg?[7:0]?minute_ten,//分钟十位
output?reg?[7:0]?minute_one,//分钟个位
output?reg?[7:0]?second_ten,//秒钟十位
output?reg?[7:0]?second_one,//秒钟个位
output?reg?beep//蜂鸣器，高电平响
);
//定义3个状态
parameter?s_uptiming=3'd0;
parameter?s_clear=3'd1;
parameter?s_setting=3'd2;
parameter?s_downtiming=3'd3;
parameter?s_zanting=3'd4;//暂停
parameter?s_stop=3'd5;//暂停
reg?[2:0]?state=s_uptiming;
reg?[7:0]?minute=8'd99;//定义分钟，默认值99
reg?[7:0]?second=8'd59;//定义秒钟，默认值59
reg?[7:0]?minute_y=8'd99;//前设置值
reg?[7:0]?second_y=8'd59;//前设置值
always@(posedge?clk)
case(state)
s_downtiming://倒计时状态
if(minute==8'd0?&&?second==8'd0)
state<=s_stop;//到停止状态
else
state<=s_downtiming;//保持计时状态
s_stop:
if(start_key==1)
state<=s_setting;//到设置状态
else
state<=s_stop;//停止状态
s_zanting:
if(start_key==1)
state<=s_uptiming;//正计时状态
else
state<=s_zanting;//暂停状态
s_clear://清零状态
state<=s_setting;//到设置状态
s_setting://设置状态
if(start_key==1)//启动键按下
if(minute==8'd0?&&?second==8'd0)//设置00:00
state<=s_uptiming;//到正计时状态
else
state<=s_downtiming;//倒计时状态
else
state<=s_setting;//保持设置状态
s_uptiming:
if(minute_key==1?&&?second_key==1)//分秒键同时按下
state<=s_clear;//到清零状态
else?if(start_key==1)
state<=s_zanting;//到暂停状态
else
state<=s_uptiming;//保持正计时状态
default:state<=s_uptiming;//计时状态
endcase

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1116
