分频器设计VHDL代码Quartus DE2-115开发板

名称：分频器设计VHDL代码Quartus DE2-115开发板

软件：Quartus

语言：VHDL

代码功能：

设计一个基于FPGA的分频器

设计要求

1.系统主要外设:自恢复式按键3个、共阴极数码管3个、系统时钟(50MH);

2.系统主要功能;三个按键分别控制分频器的开关和频率的增减,当开关按下时,输出频率为50MHz的方波,且频率可谓。可用增减按键控制输出频率,且由数码管显示当前输出方波频率。输出频率可调为25MHZ、50MHz、100MHZ、200MHz、500MHz

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

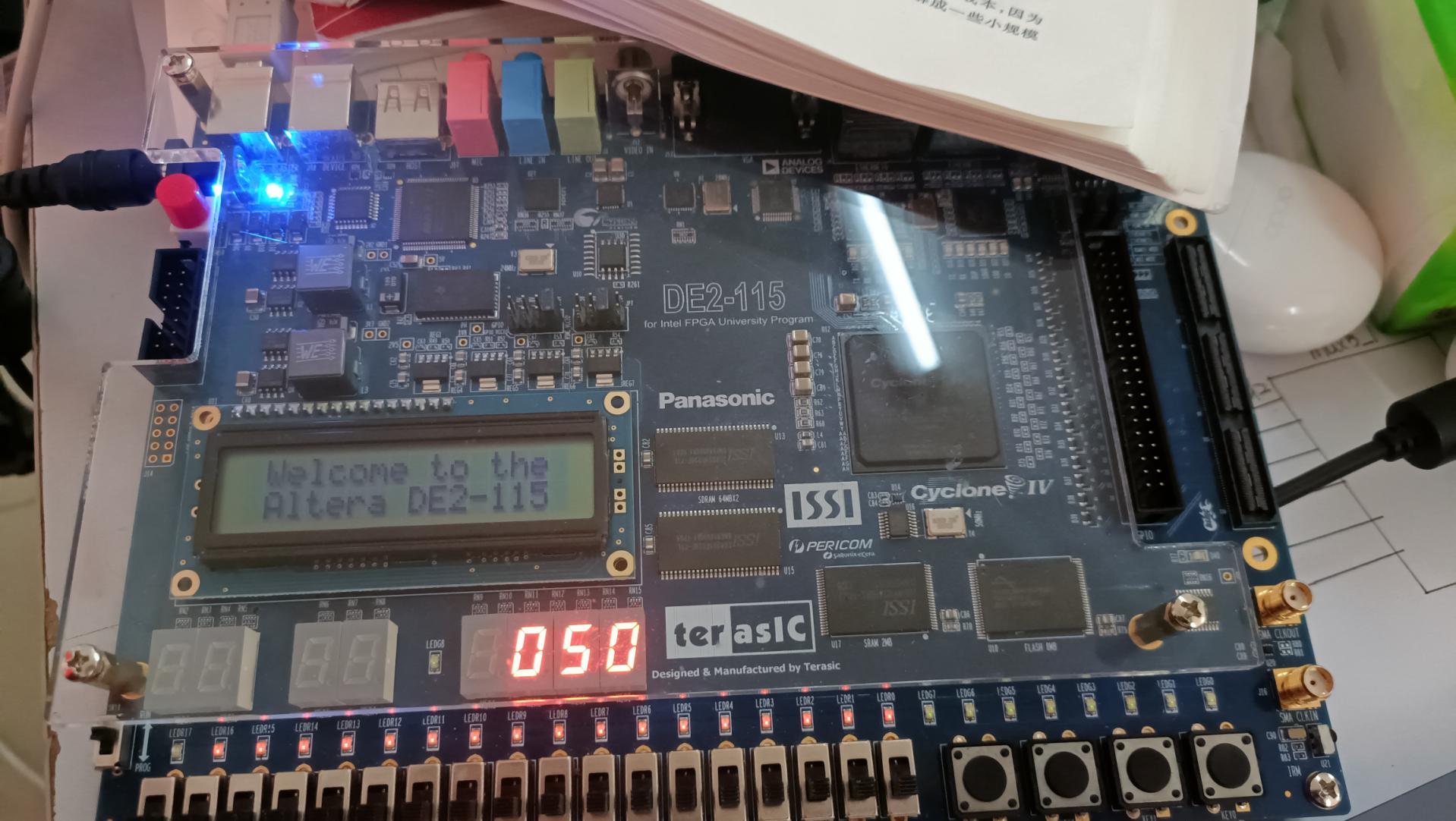

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

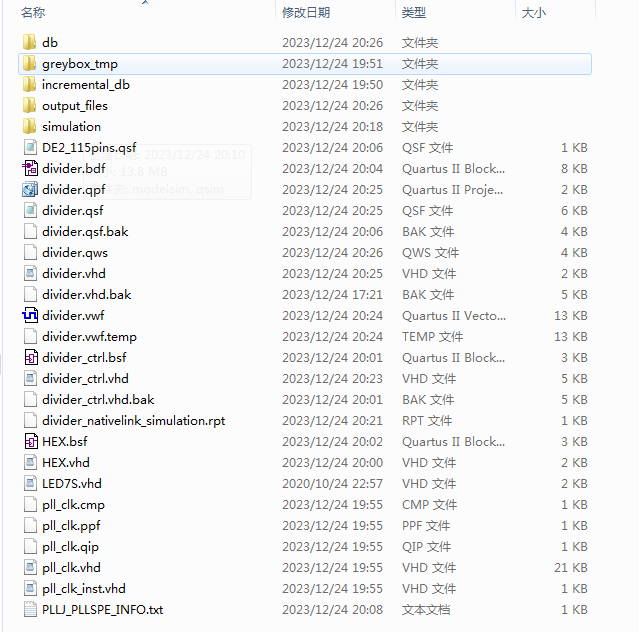

1 .工程文件

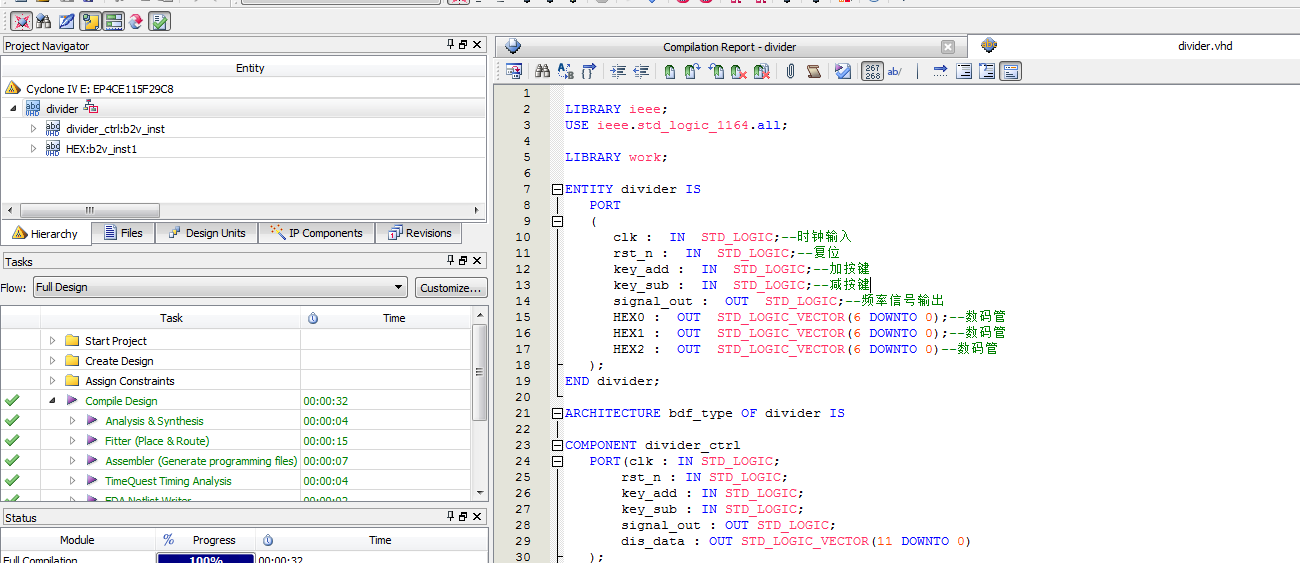

2. 程序文件

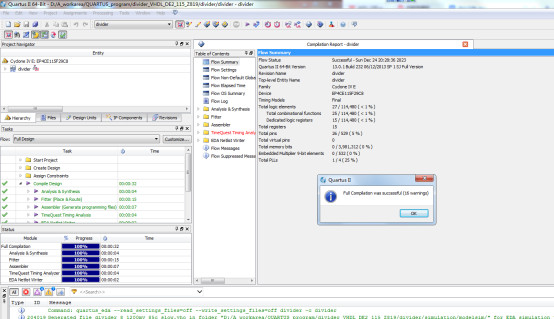

3. 程序编译

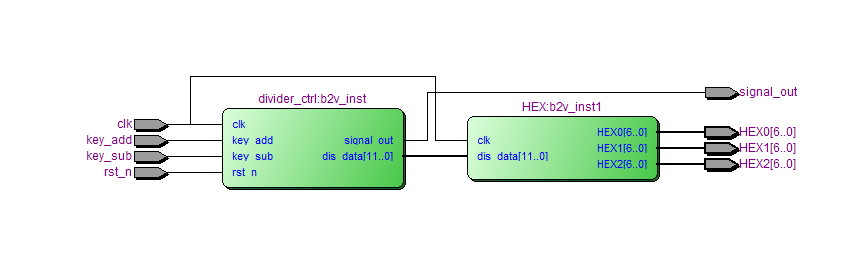

4. RTL图

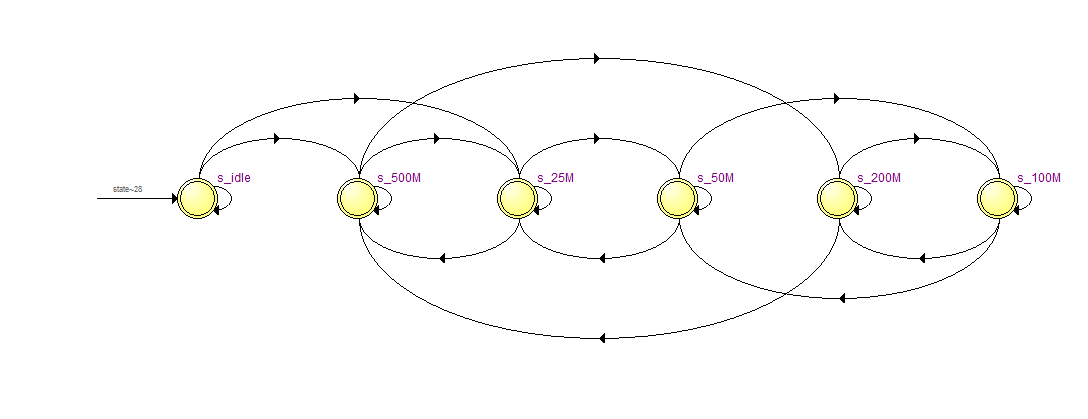

状态图

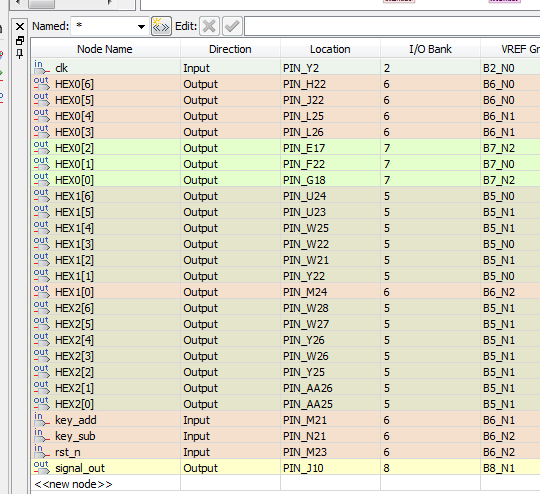

5. 管脚分配

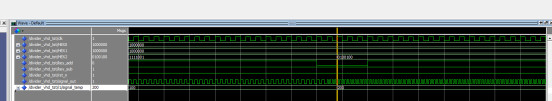

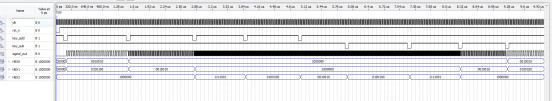

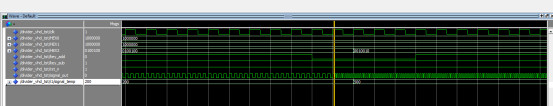

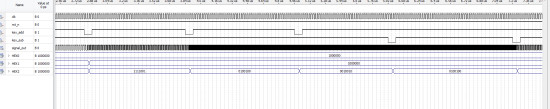

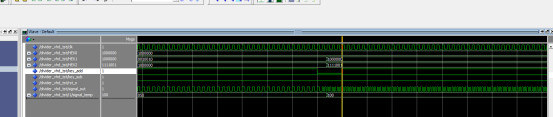

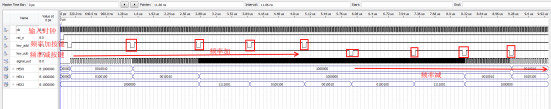

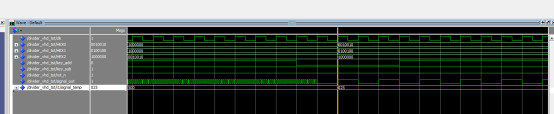

6. 仿真图

部分代码展示:

LIBRARY?ieee;
USE?ieee.std_logic_1164.all;?
LIBRARY?work;
ENTITY?divider?IS?
PORT
(
clk?:??IN??STD_LOGIC;--时钟输入
rst_n?:??IN??STD_LOGIC;--复位
key_add?:??IN??STD_LOGIC;--加按键
key_sub?:??IN??STD_LOGIC;--减按键
signal_out?:??OUT??STD_LOGIC;--频率信号输出
HEX0?:??OUT??STD_LOGIC_VECTOR(6?DOWNTO?0);--数码管
HEX1?:??OUT??STD_LOGIC_VECTOR(6?DOWNTO?0);--数码管
HEX2?:??OUT??STD_LOGIC_VECTOR(6?DOWNTO?0)--数码管
);
END?divider;
ARCHITECTURE?bdf_type?OF?divider?IS?
COMPONENT?divider_ctrl
PORT(clk?:?IN?STD_LOGIC;
?rst_n?:?IN?STD_LOGIC;
?key_add?:?IN?STD_LOGIC;
?key_sub?:?IN?STD_LOGIC;
?signal_out?:?OUT?STD_LOGIC;
?dis_data?:?OUT?STD_LOGIC_VECTOR(11?DOWNTO?0)
);
END?COMPONENT;
COMPONENT?hex
PORT(clk?:?IN?STD_LOGIC;
?dis_data?:?IN?STD_LOGIC_VECTOR(11?DOWNTO?0);
?HEX0?:?OUT?STD_LOGIC_VECTOR(6?DOWNTO?0);
?HEX1?:?OUT?STD_LOGIC_VECTOR(6?DOWNTO?0);
?HEX2?:?OUT?STD_LOGIC_VECTOR(6?DOWNTO?0)
);
END?COMPONENT;
SIGNALsignal_temp?:??STD_LOGIC_VECTOR(11?DOWNTO?0);
BEGIN?
b2v_inst?:?divider_ctrl
PORT?MAP(clk?=>?clk,
?rst_n?=>?rst_n,
?key_add?=>?key_add,
?key_sub?=>?key_sub,
?signal_out?=>?signal_out,
?dis_data?=>?signal_temp);
