8路LED流水灯设计Verilog代码Quartus仿真

名称：8路LED流水灯设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

8路LED流水灯设计

1、设计8路led流水灯；

2、流水灯具有4种变化模式：从左到右依次点亮变化；从右到左依次点亮变化；从两边到中间再到两边点亮变化；从左到右熄灭变化；

3、不同模式通过开关控制。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

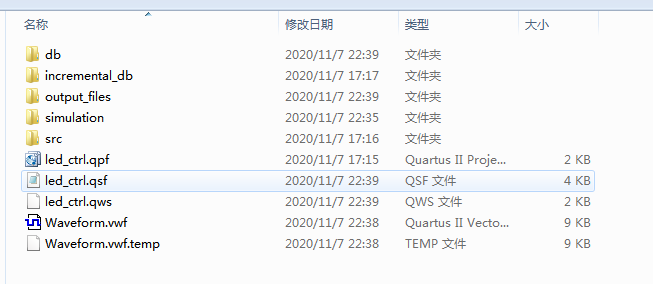

1. 工程文件

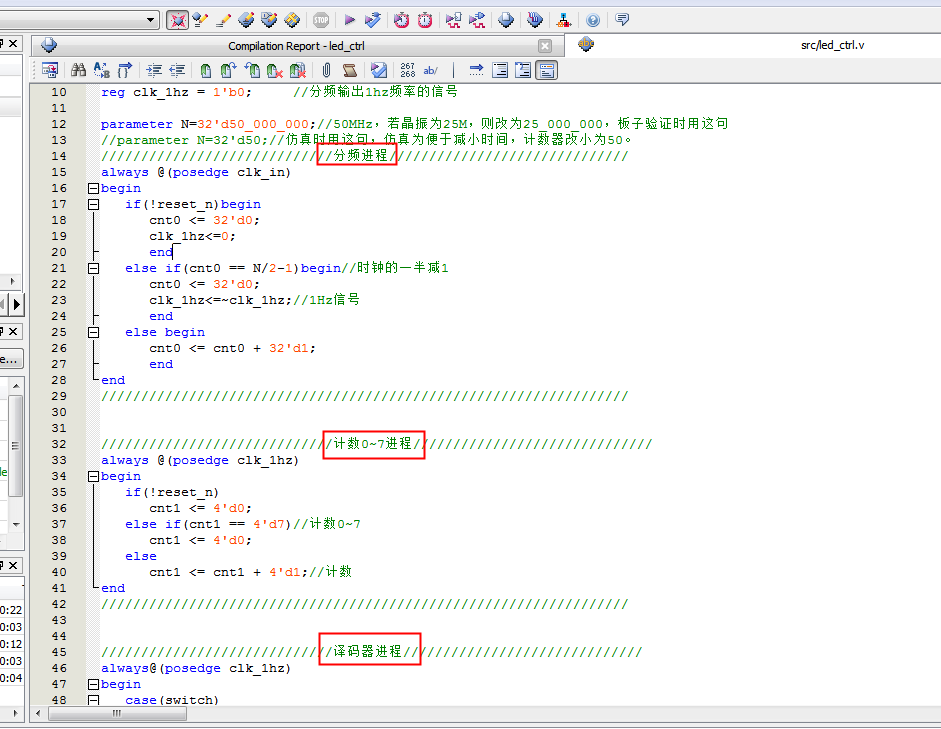

2. 程序文件

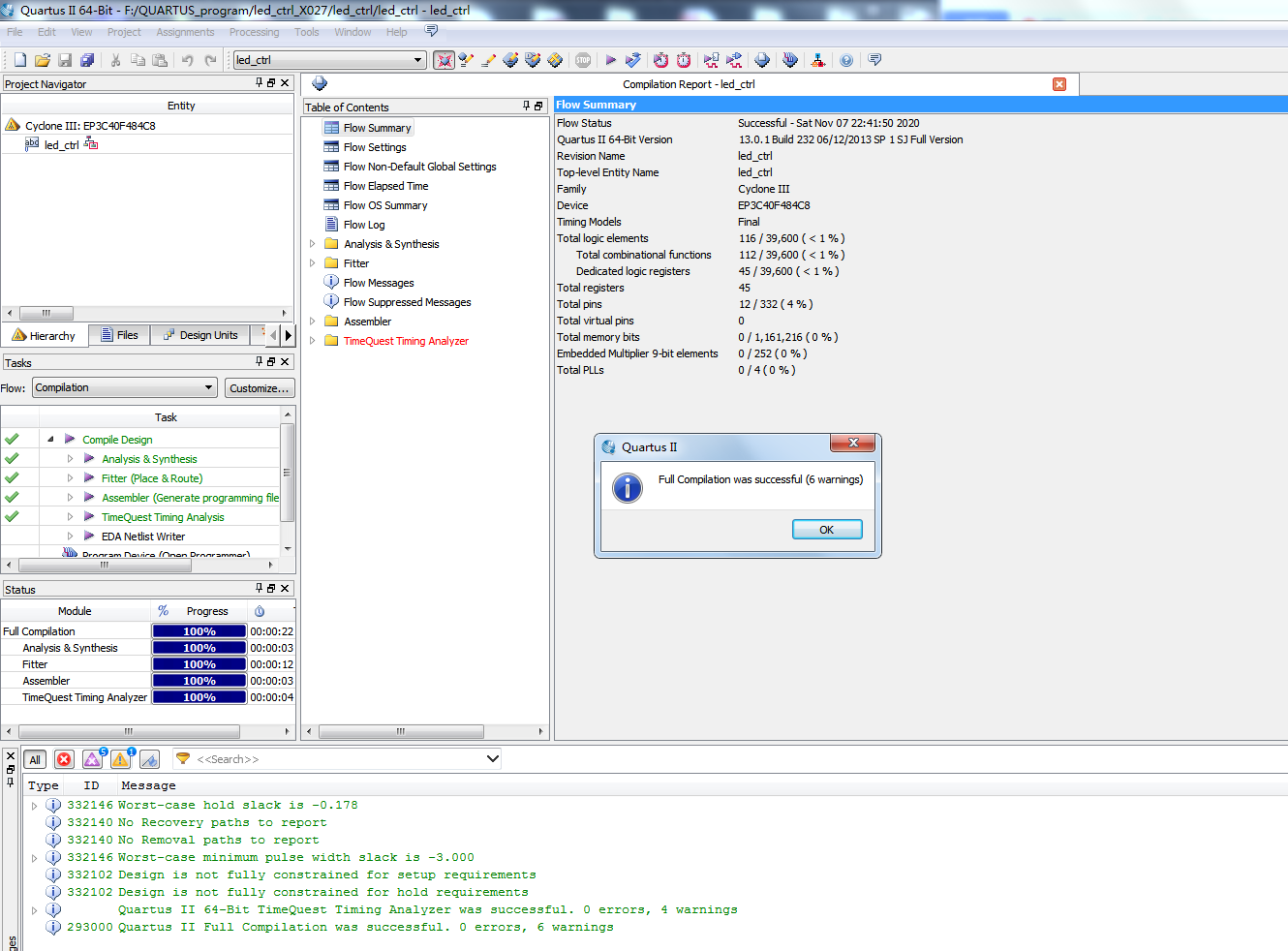

3. 程序编译

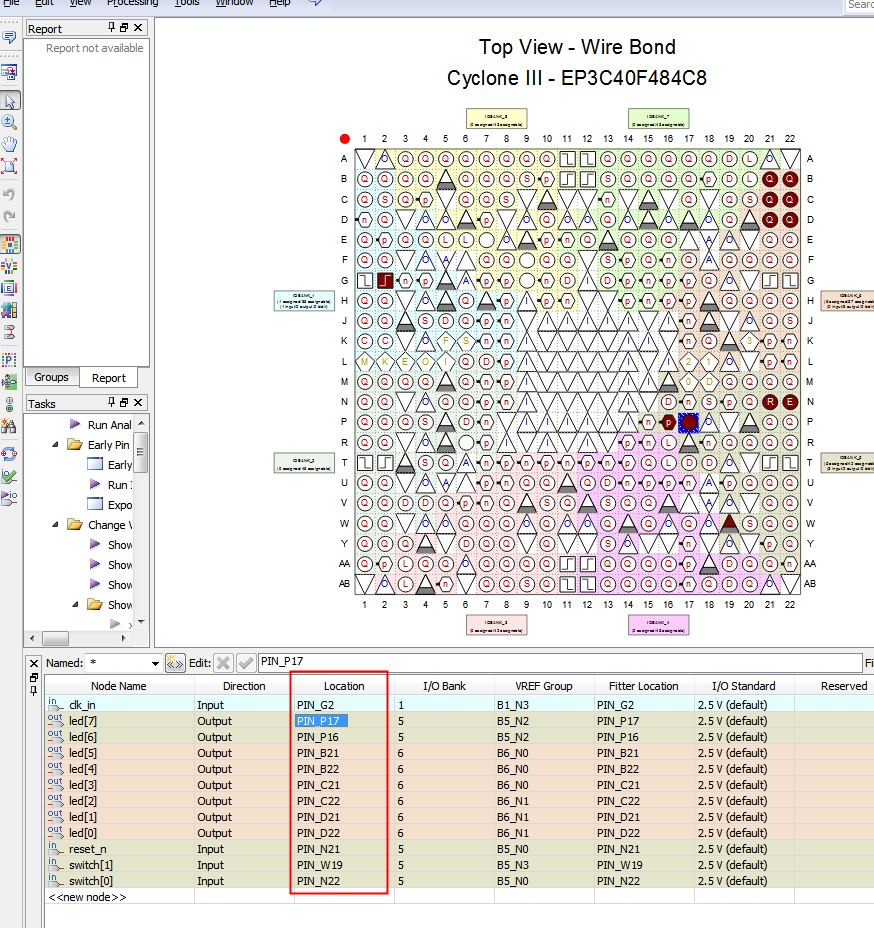

4. 管脚分配

5. 仿真文件

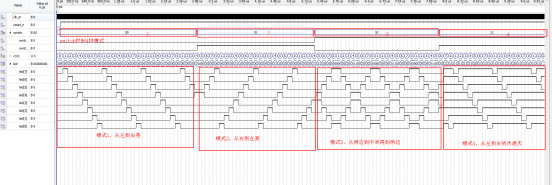

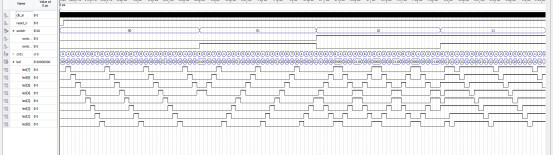

6. 仿真图

部分代码展示:

module?led_ctrl(
input?clk_in,//系统时钟
input?reset_n,//低电平有效的复位信号--key0
input?[1:0]switch,//拨码开关--key1~2
output?reg[7:0]led//流水灯的输出
);
reg?[31:0]cnt0?=?32'd0;
reg?[3?:0]cnt1?=?4'd0;
reg?clk_1hz?=?1'b0;//分频输出1hz频率的信号
parameter?N=32'd50_000_000;//50MHz，若晶振为25M，则改为25_000_000，板子验证时用这句
//parameter?N=32'd50;//仿真时用这句，仿真为便于减小时间，计数器改小为50。
/////////////////////////////分频进程//////////////////////////////
always?@(posedge?clk_in)
begin
if(!reset_n)begin
cnt0?<=?32'd0;
clk_1hz<=0;
end
else?if(cnt0?==?N/2-1)begin//时钟的一半减1
cnt0?<=?32'd0;
clk_1hz<=~clk_1hz;//1Hz信号
end
else?begin
cnt0?<=?cnt0?+?32'd1;
end
end
//////////////////////////////////////////////////////////////////
/////////////////////////////计数0~7进程//////////////////////////////
always?@(posedge?clk_1hz)
begin
if(!reset_n)
cnt1?<=?4'd0;
else?if(cnt1?==?4'd7)//计数0~7
cnt1?<=?4'd0;
else
cnt1?<=?cnt1?+?4'd1;//计数
end
