智能洗衣机控制系统设计Verilog代码Quartus仿真

名称：智能洗衣机控制系统设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

其中EDA技术所用到的最多的一种语言是Verilog, Verilog HDL是一种硬件描述语言(以文本形式来描述数字系统硬件的结构和行为的语言),用它可以表示逻辑电路图、逻辑表达式,还可以表示数字逻辑系统所完成的逻辑功能。因此我们在设计智能洗衣机控制系统中就采用了这种语言。

基于 Verilog HDL语言的智能洗衣机控制系统的基本功能设计如下:

1可以设计为4种洗衣模式

(1)强力洗衣模式:工作程序为,注水>洗衣>排水>甩干

注水>漂洗>排水>甩干

注水>漂洗>排水>甩干。(其中洗衣时间设置为10分钟)

(2)普通洗衣模式:工作程序为,注水>洗衣>排水>甩干

注水>漂洗>排水>甩干

注水>漂洗>排水>用干。(其中洗衣时间设置为5分钟)

(3)漂洗模式:工作程序为,注水>漂洗>排水>甩干

注水>漂洗>排水>甩干。

(4)甩干模式:工作程序,甩干

在以上四种洗衣模式中,注水时间为1-3分钟,漂洗为5分钟,排水为2分钟,甩干为3分钟

2显示洗衣完成所需时间。

3用不同的LED灯显示洗衣机当前的工作状态(注水、洗衣、排水、甩干)

4洗衣完成后锋鸣3次提示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

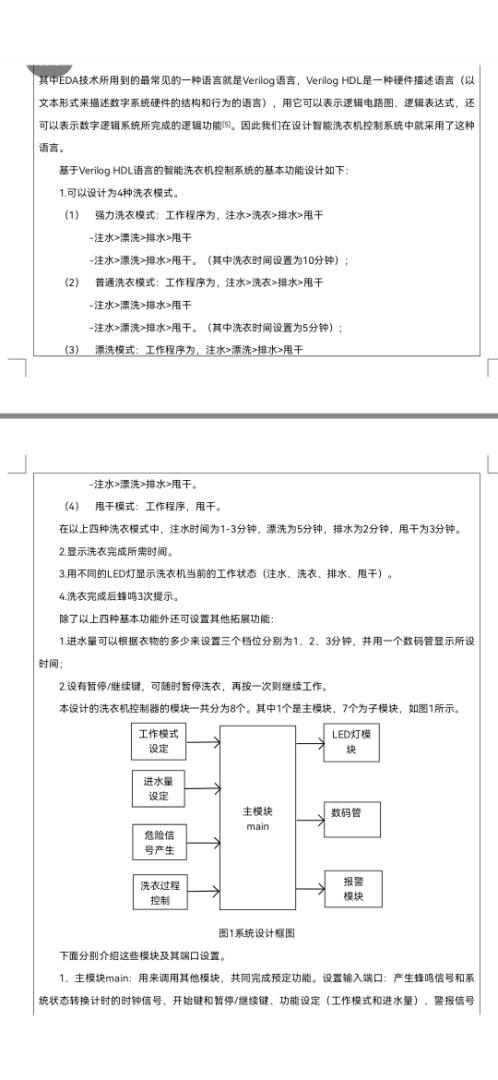

设计文档：

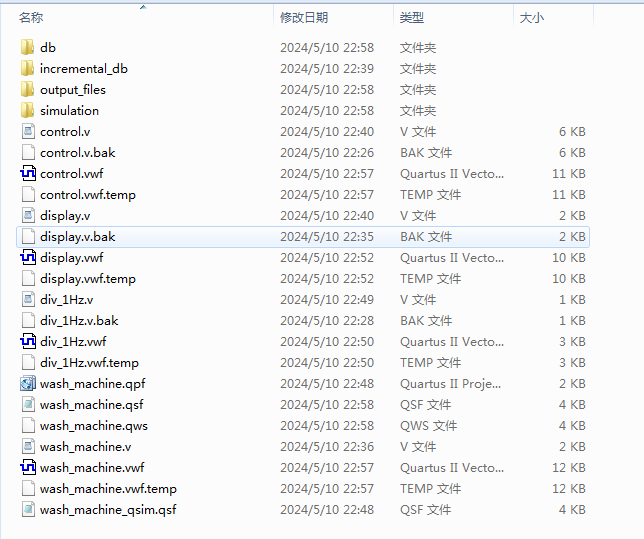

1. 工程文件

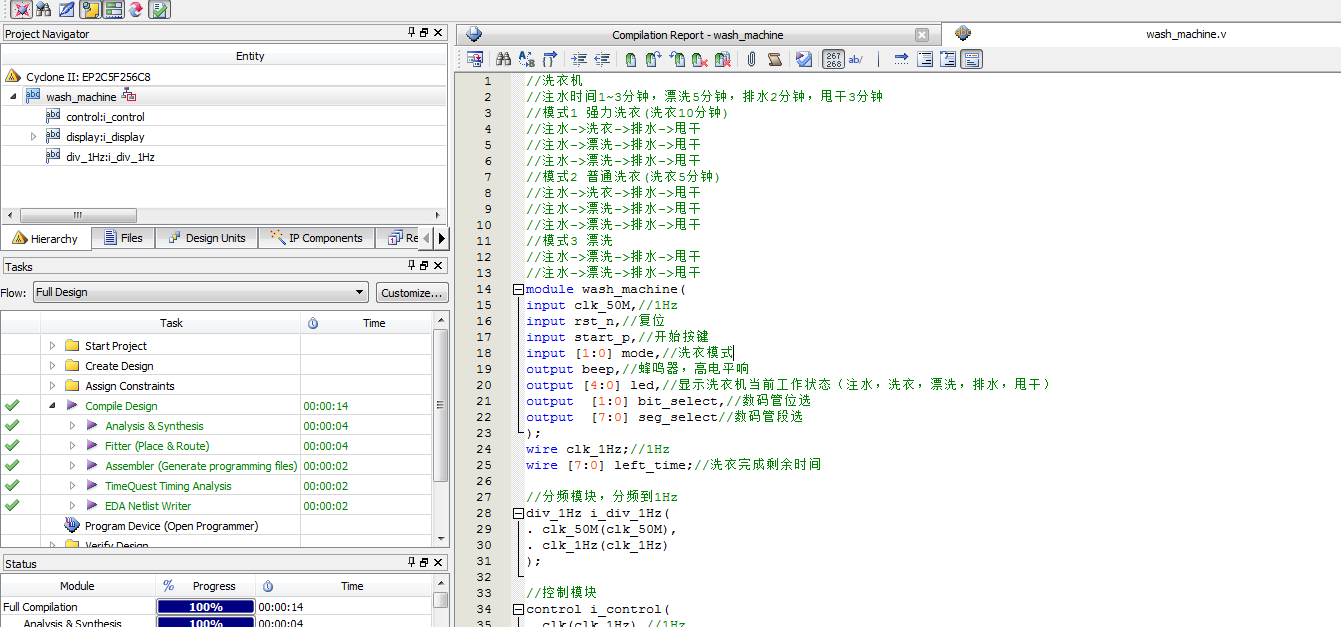

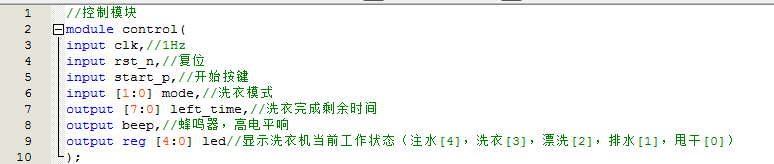

2. 程序文件

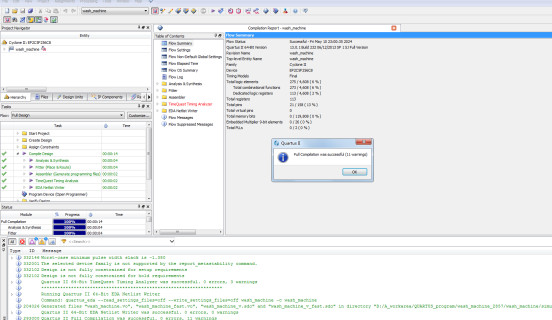

3. 程序编译

4. RTL图

5. 仿真图（仿真图上左侧为信号名，信号名的具体含义见代码端口注释）

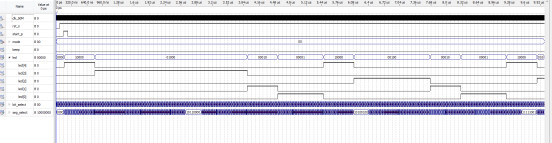

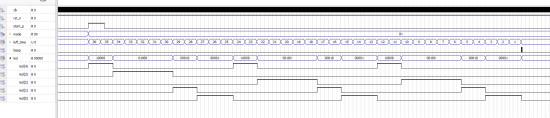

整体仿真图

上图为整体仿真图，图中start_p为开始按键，高电平表示按下按键，开始洗衣。Mode表示洗衣模式，mode=2’b00表示属于强力洗衣模式，此时通过led信号可以观察到洗衣机的工作状态。其中led[4]表示注水，led[3]表示洗衣，led[2]表示漂洗，led[1]表示排水，led[0]表示甩干。上图中，在强力洗衣模式下，依次进行了注水，洗衣，排水，甩干，再注水，漂洗，排水，甩干，注水，漂洗...等步骤。

图中bit_select表示数码管的位选信号，bit_select表示数码管段选信号，数码管显示洗衣时间。具体的显示内容分析在后文显示模块进行分析。

分频模块

分频模块原理为使用计数器进行计数，要将50MHz分频到1Hz，需要从0计数到24999999得到1Hz的半个周期，然后控制1Hz信号翻转，同时计数器清零并且重新开始计数。如此循环就能得到1Hz的信号。在进行仿真时，为便于仿真，将24999999的计数值减小为25。实际应该是24999999。

上图为分频模块仿真图，分频模块用于将50MHz的时钟分频为1Hz的时钟，1Hz对应1秒钟，使用1Hz信号就能得到分钟信号，从而控制洗衣机的运行时间。

图中clk_50M表示输入的50MHz时钟，clk_1Hz表示分频输出的1Hz时钟，可以看到1Hz时钟的周期明显大于50MHz。

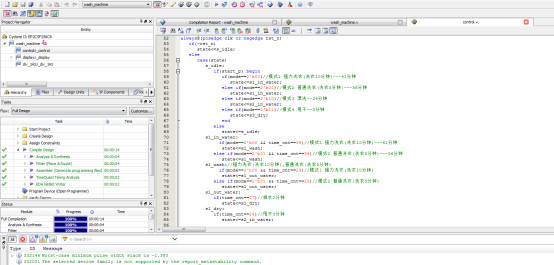

控制模块

控制模块为核心处理模块，图中start_p为开始按键，mode为洗衣模式设置信号，left_time为洗衣完成剩余时间，beep表示蜂鸣器，led表示洗衣机当前个状态，led[4]表示注水，led[3]表示洗衣，led[2]表示漂洗，led[1]表示排水，led[0]表示甩干。

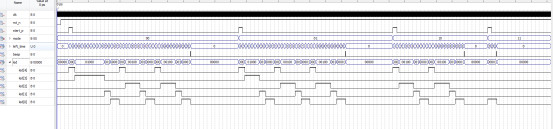

上图为4个模式的洗衣仿真图，mode信号分别为00,01,10,11，代表4种模式，图中可以看到，当start_p按下后，洗衣机开始工作，分别按强力洗衣、正常洗衣、漂洗、甩干等模式洗衣，且洗衣结束后蜂鸣器信号变为高电平提示洗衣结束。下面依次详细分析强力洗衣、正常洗衣、漂洗、甩干等模式。

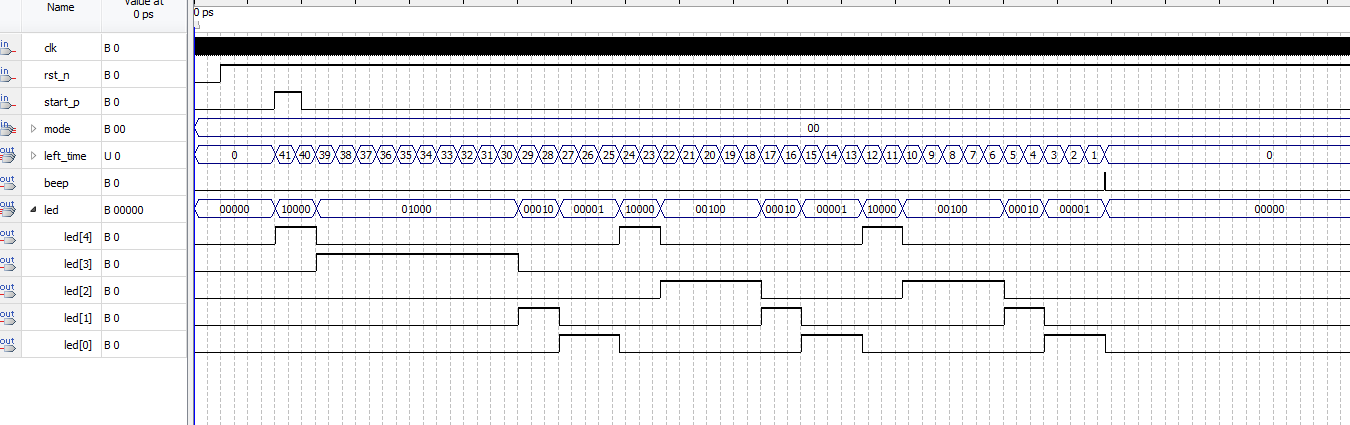

上图为强力洗衣模式，图中mode信号为00，表示强力洗衣模式。Start_p信号开始后，left_time显示41分钟，从41开始倒计时，按注水->洗衣->排水->甩干->注水->漂洗->排水->甩干->注水->漂洗->排水->甩干的步骤进行，其中洗衣时间10分钟，注水时间2分钟，漂洗5分钟，排水2分钟，甩干3分钟。

上图为强力洗衣模式，洗衣结束时，beep蜂鸣器响3次

上图为正常洗衣模式，图中mode信号为01，表示正常洗衣模式。Start_p信号开始后，left_time显示36分钟，从36开始倒计时，按注水->洗衣->排水->甩干->注水->漂洗->排水->甩干->注水->漂洗->排水->甩干的步骤进行，其中洗衣时间5分钟，注水时间2分钟，漂洗5分钟，排水2分钟，甩干3分钟，结束后蜂鸣器响3声。

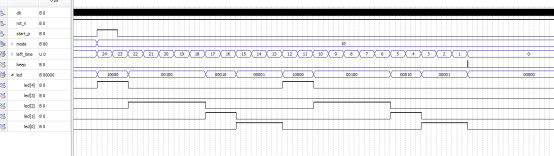

上图为漂洗模式，图中mode信号为10，表示漂洗模式。Start_p信号开始后，left_time显示24分钟，从24开始倒计时，按注水->漂洗->排水->甩干->注水->漂洗->排水->甩干的步骤进行，其中注水时间2分钟，漂洗5分钟，排水2分钟，甩干3分钟，结束后蜂鸣器响3声。

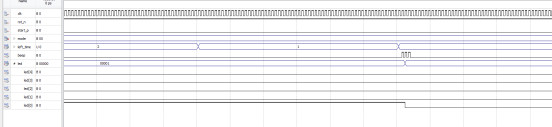

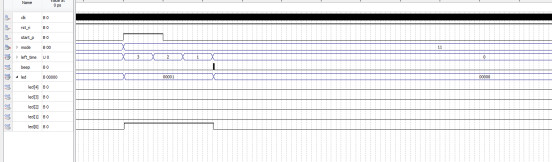

上图为甩干模式，图中mode信号为11，表示甩干模式。Start_p信号开始后，left_time显示3分钟，从3开始倒计时，直接进入甩干的步骤，甩干3分钟，结束后蜂鸣器响3声。

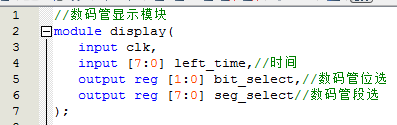

显示模块

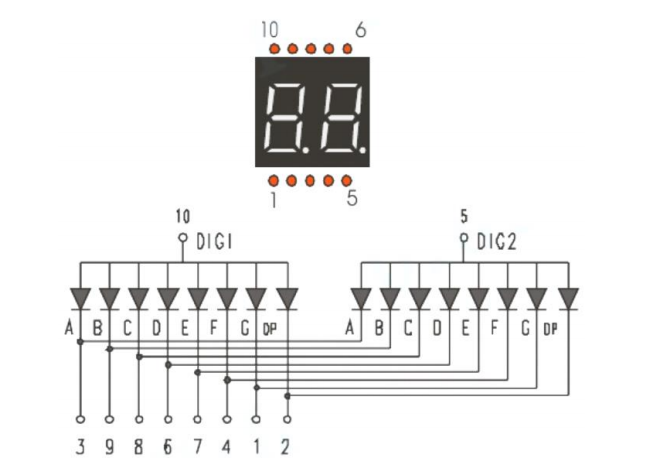

显示模块显示剩余时间，使用2位数码管显示，数码管为共阳极数码管，当数码管的段选信号为低电平时，对应的段亮。两位数码管，其内部连接如下图。

由此图可知，两位?8?段数码管共?10?个引脚，每位数码管的阳极连接在一起， 为共阳极数码管，每位数码管相同段的?led?的阴极连接在一起，这样当给第?10?和第?5?脚高电平，给第?3?脚 低电平时，两个数码管的发光二极管?A?都点亮。以显示数字“18”为例，

既然同时给第?10?和第?5?脚高电平不可行，那么是不是可以先给第?5?脚高电平，第?10?脚低电平，此时， 让其显示数字“8”时，左边的数码管不显示，右边的数码管显示数字“8”；然后给第?10?脚高电平，第?5?脚低电平，此时，让其显示数字“1”时，左边的数码管显示数字“1”，右边的数码管不显示，这样就可 以显示数字“18”了。但有一个问题，多长时间切换显示的数码管呢，时间如果太长就只能看到数字―8” 或数字“1”了，时间太短呢，结果是显示不清晰而且显示亮度不够。由于人眼的视觉暂留（人眼在观察景 物时，光信号传人大脑神经，需经过一段短暂的时间，光的作用结束后，视觉形象并不立即消失，这种残

留的视觉称“后像”，视觉的这一现象则被称为“视觉暂留”）及发光二极管的余辉效应（当停止向发光二极管供电时，发光二极管亮度仍能维持一段时间），每位数码管的点亮时间为?1～2ms?时，显示效果能满足使用需要。数码管的这种驱动方式称为数码管的动态驱动，实际上就是分时轮流控制不同数码管的显示。

以上就是数码管显示的原理，根据该原理，只需要按顺序依次显示剩余时间的十位和个位即可。

显示模块用于显示洗衣倒计时，图中left_time为洗衣剩余时间，图中可以看到时间从19开始，依次倒计时到17。Seg_select为数码管段选，bit_select为数码管位选。位选控制的是哪个数码管点亮，seg_select控制当前数码管显示什么内容，比如图中10010000表示9,11111001表示1，组合起来就是19，18,17也是同理。

不足之处：

本代码根据要求进行了仿真，并且仿真了代码功能，但是由于没有实际的硬件，并未进行硬件测试，后期有条件可以进行硬件测试，进一步验证代码功能。

部分代码展示:

//洗衣机
//注水时间1~3分钟，漂洗5分钟，排水2分钟，甩干3分钟
//模式1?强力洗衣(洗衣10分钟)
//注水->洗衣->排水->甩干
//注水->漂洗->排水->甩干
//注水->漂洗->排水->甩干
//模式2?普通洗衣(洗衣5分钟)
//注水->洗衣->排水->甩干
//注水->漂洗->排水->甩干
//注水->漂洗->排水->甩干
//模式3?漂洗
//注水->漂洗->排水->甩干
//注水->漂洗->排水->甩干

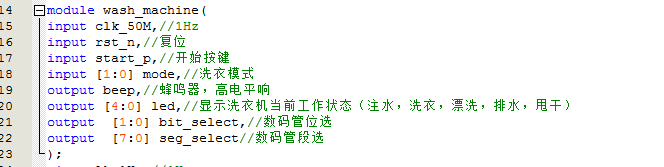

module?wash_machine(
input?clk_50M,//1Hz
input?rst_n,//复位
input?start_p,//开始按键
input?[1:0]?mode,//洗衣模式
output?beep,//蜂鸣器，高电平响
output?[4:0]?led,//显示洗衣机当前工作状态（注水，洗衣，漂洗，排水，甩干）
output??[1:0]?bit_select,//数码管位选
output??[7:0]?seg_select//数码管段选
);
wire?clk_1Hz;//1Hz
wire?[7:0]?left_time;//洗衣完成剩余时间

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=936
