基于FPGA的8路彩灯控制器设计Verilog代码Quartus仿真

名称：基于FPGA的8路彩灯控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

8路彩灯控制器

具有2种彩灯工作模式，通过按键切换。

模式1：依次点亮，然后依次熄灭，如此循环。

模式2：先奇数点亮，然后偶数点亮，如此循环。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

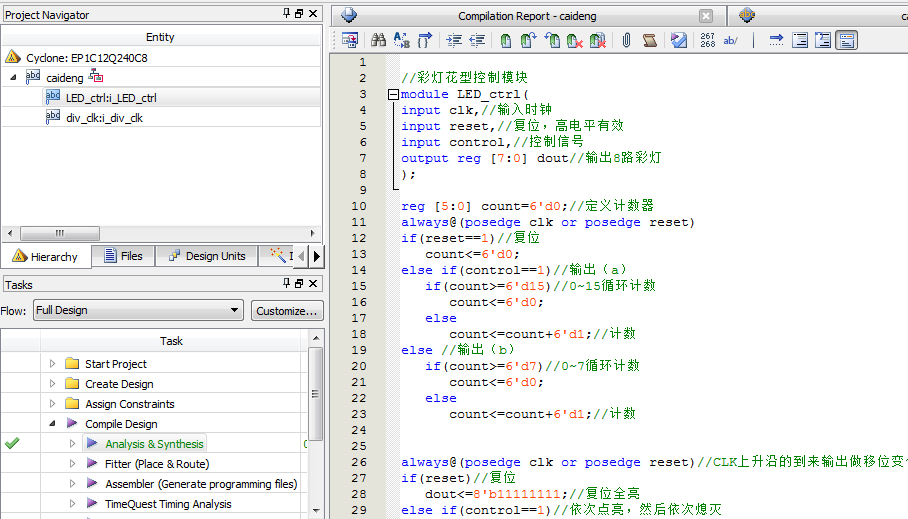

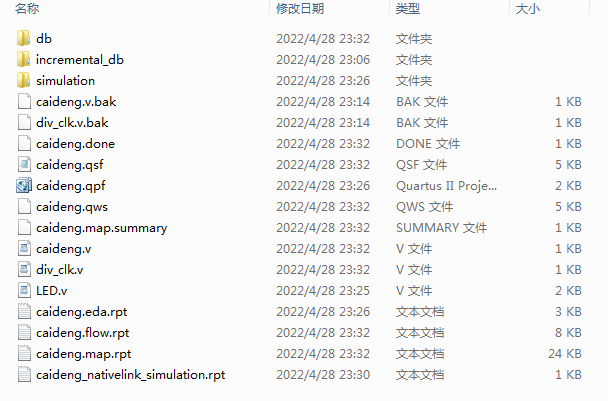

2. 程序文件

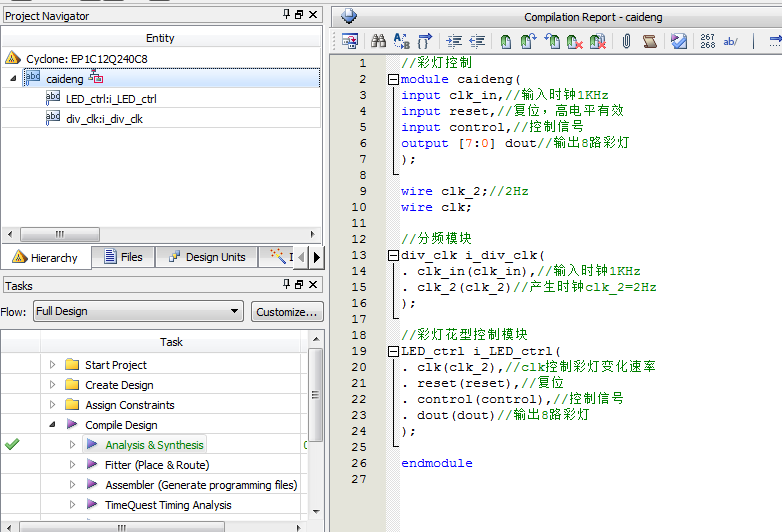

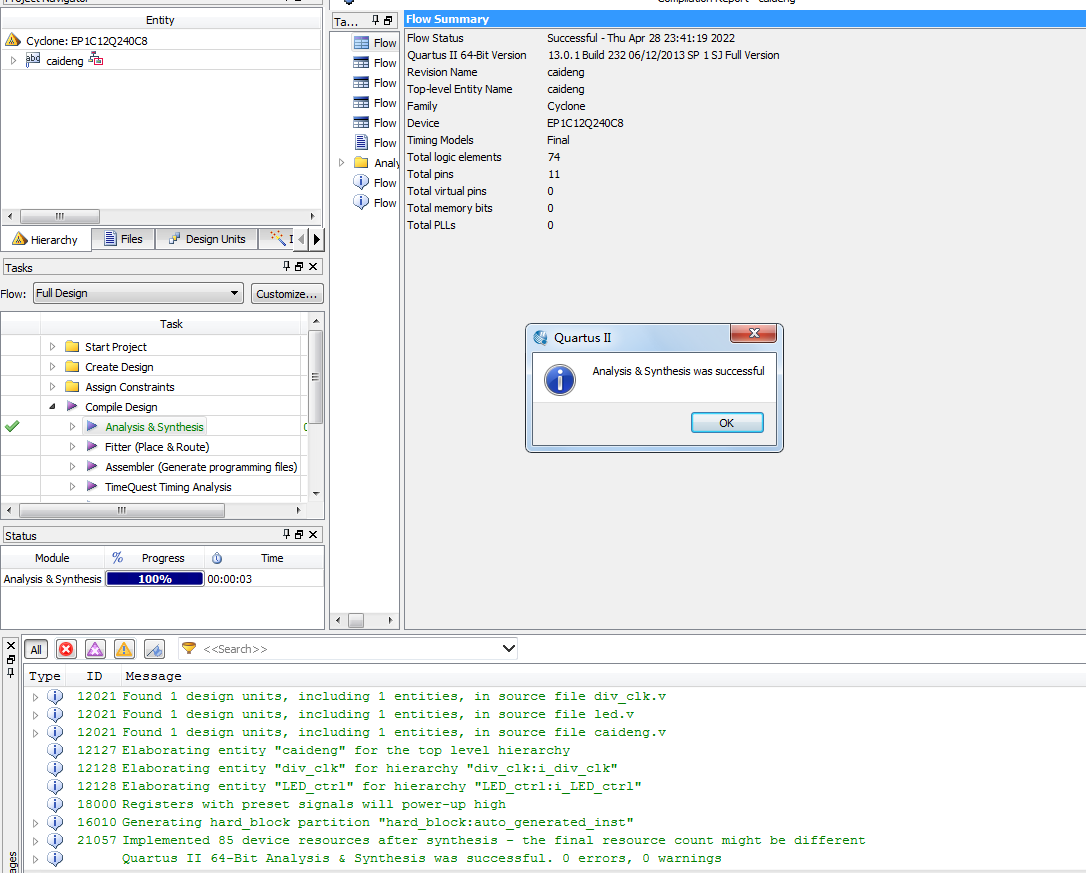

3. 程序编译

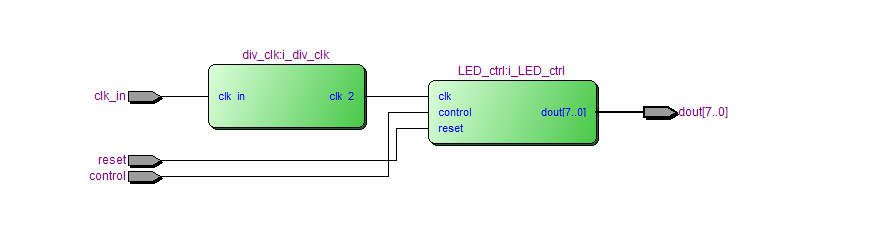

4. RTL图

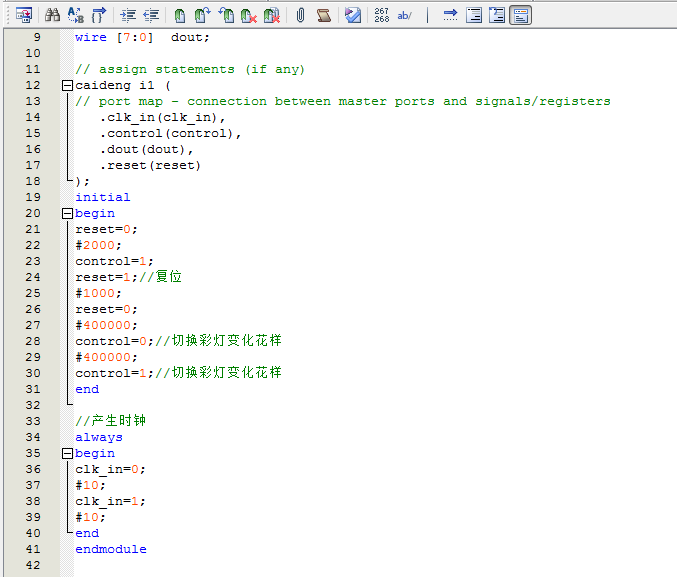

5. 仿真文件（testbench）

6. 仿真图

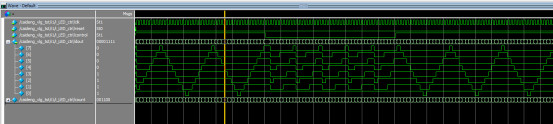

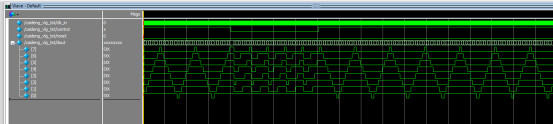

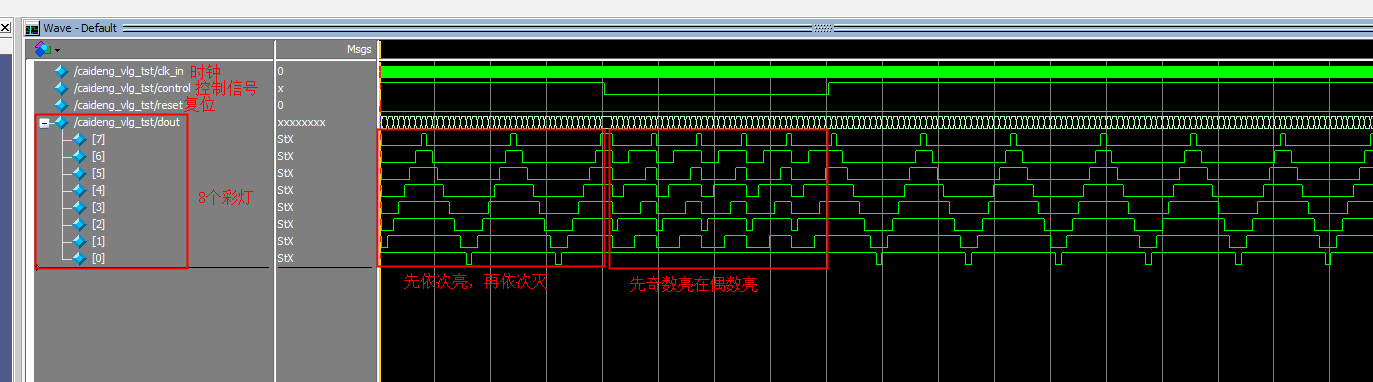

整体仿真图

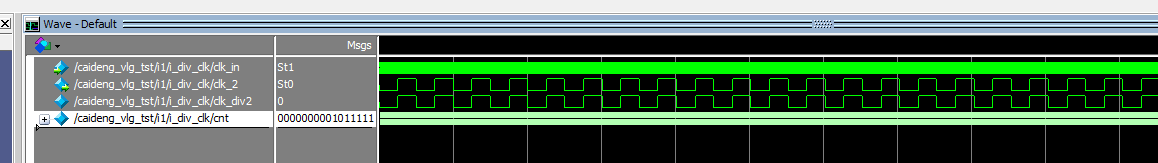

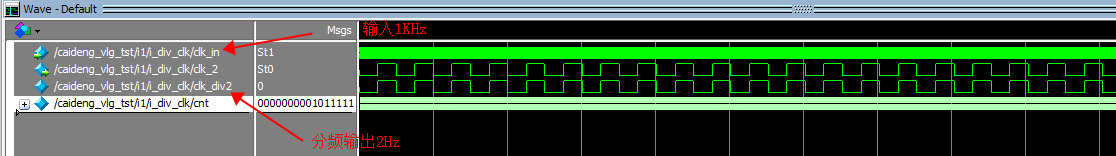

分频模块div_clk

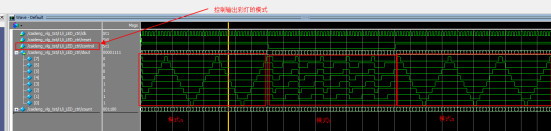

彩灯花型控制模块LED_ctrl

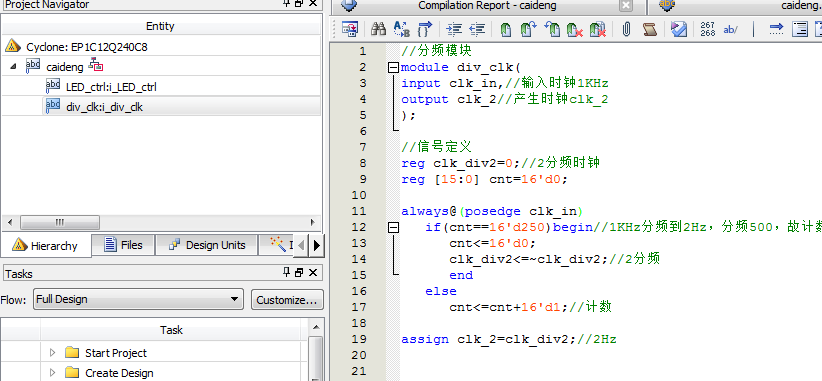

部分代码展示:

//彩灯控制
module?caideng(
input?clk_in,//输入时钟1KHz
input?reset,//复位，高电平有效
input?control,//控制信号
output?[7:0]?dout//输出8路彩灯
);
wire?clk_2;//2Hz
wire?clk;
//分频模块
div_clk?i_div_clk(
.?clk_in(clk_in),//输入时钟1KHz
.?clk_2(clk_2)//产生时钟clk_2=2Hz
);
//彩灯花型控制模块
LED_ctrl?i_LED_ctrl(
.?clk(clk_2),//clk控制彩灯变化速率
.?reset(reset),//复位
.?control(control),//控制信号
.?dout(dout)//输出8路彩灯
);
endmodule
