基于 i.MX RT106V 的智能语音用户界面解决方案

这款恩智浦 EdgeReady 解决方案适用于本地和在线语音控制，它采用 i.MX RT106V 跨界 MCU，并集成语音智能技术 (VIT) 语音转意图 (Speech to Intent)，为非接触式应用提供自然的语音用户界面。这款超小尺寸、可立即投入生产的硬件设计配备了基于 FreeRTOS 的全集成软件，可快速进行开箱即用的评估和概念验证开发。

这款交钥匙解决方案可最大限度地缩短上市时间、降低风险并减少开发工作量，使 OEM 能够轻松地为其智能家居和智能家电产品添加语音功能。

恩智浦 EdgeReady 解决方案是 EdgeVerse? 边缘计算平台的一部分。

2024 年 10 月的软件更新支持 Wi-Fi 连接，并整合了面向物联网设备的 Matter 互操作性标准以及恩智浦专有的语音转意图 (S2I) 自然语言语音控制技术，适用于边缘计算。

通过此次升级，开发人员现在可以使用 RT106V 设计与 Matter 连接的物联网节点，并使用自然语音命令控制系统中的任何节点。

板材：定制板材

类别：语音、音频、HMI、RTOS、用户界面

外设：USB、UART、SPI、SDMMC、SDIO、SAI、PWM、I2S、GPIO、FlexIO、FLASH、DMA、时钟

工具链：MCUXpresso IDE V11.10.0 或更高版本

1.软件

MCUXpresso 11.10.0
MCUXpresso RT1060 EVKC 2.16.0 SDK
Cyberon Dspotter 建模工具 V2（最新测试版本为 2.2.19.1）
串行连接软件（Putty、Tera Term、MobaXterm等）

2.硬件

SLN-SVUI-IOT板
USB Type-A 至 Type-C（应包含在开发套件盒中）

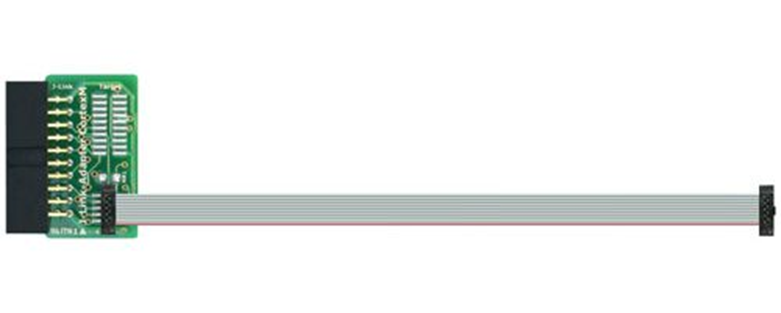

用于烧写或调试的 J-link（带 9 针适配器，如下所示）

3. 设置

该项目包含恩智浦智能语音UI解决方案的全部源代码。
有关智能语音UI的更多入门和运行信息，请参阅智能语音UI入门指南。

3.1 步骤 1

下载 MCUXpresso 11.10.0

转到此URL：https://www.nxp.com/mcuxpresso/ide
点击“下载”橙色按钮
转到“MCUXpresso集成开发环境（IDE）”部分，然后单击“下载”
如果您尚未登录，系统可能会要求您登录 NXP 帐户
登录后，您将看到产品信息。点击“MCUXpresso IDE”链接
同意“软件条款和条件”，即可访问下载链接

3.2 第 2 步

下载 MIMXRT1060-EVKC v2.16.0 SDK

转到此 URL：https://mcuxpresso.nxp.com/

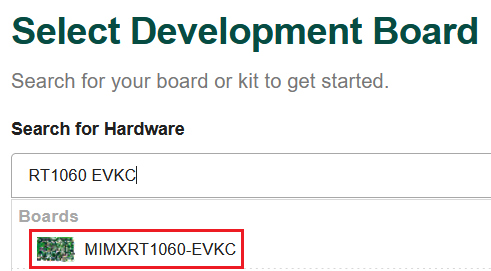

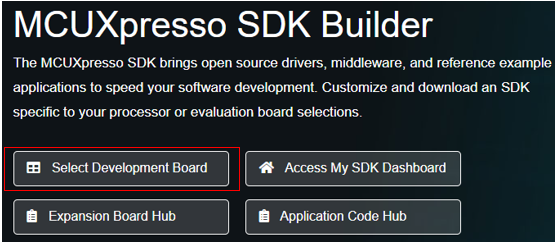

按下“选择开发板”

在“搜索硬件”中输入 RT1060 EVKC
“MIMXRT1060-EVKC”板应出现在结果中

点击棋盘

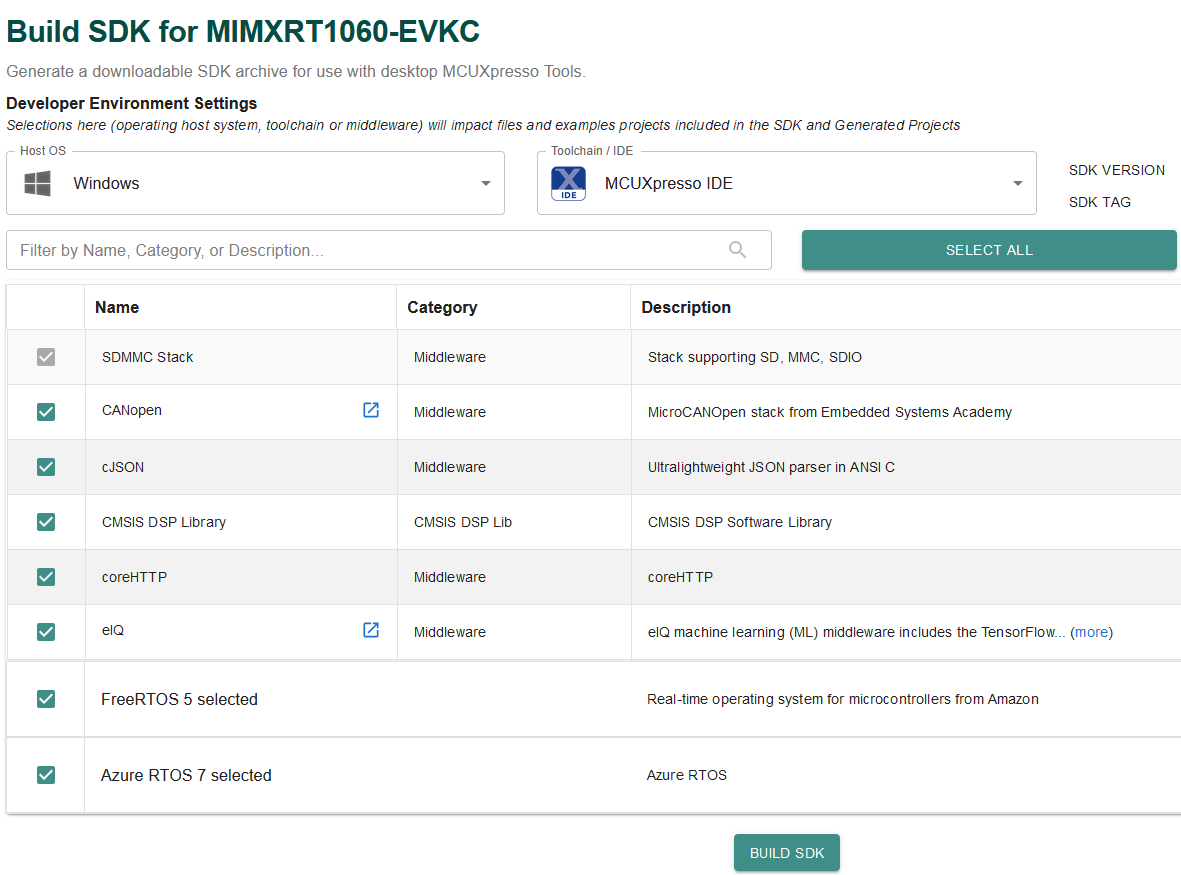

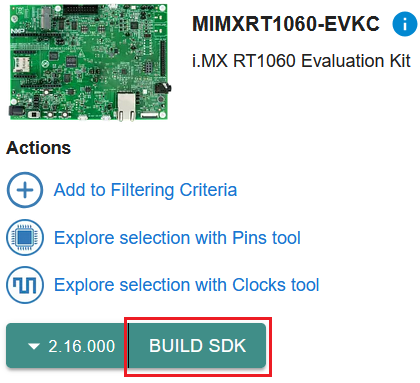

在屏幕右侧，您应该看到“Build SDK”按钮
SDK 版本应为 2.16.0（如果默认未选择）

如果尚未选择，请选择“MCUXpresso IDE”作为工具链
点击页面底部的“构建 SDK”按钮

SDK 可能会显示正在构建一段时间

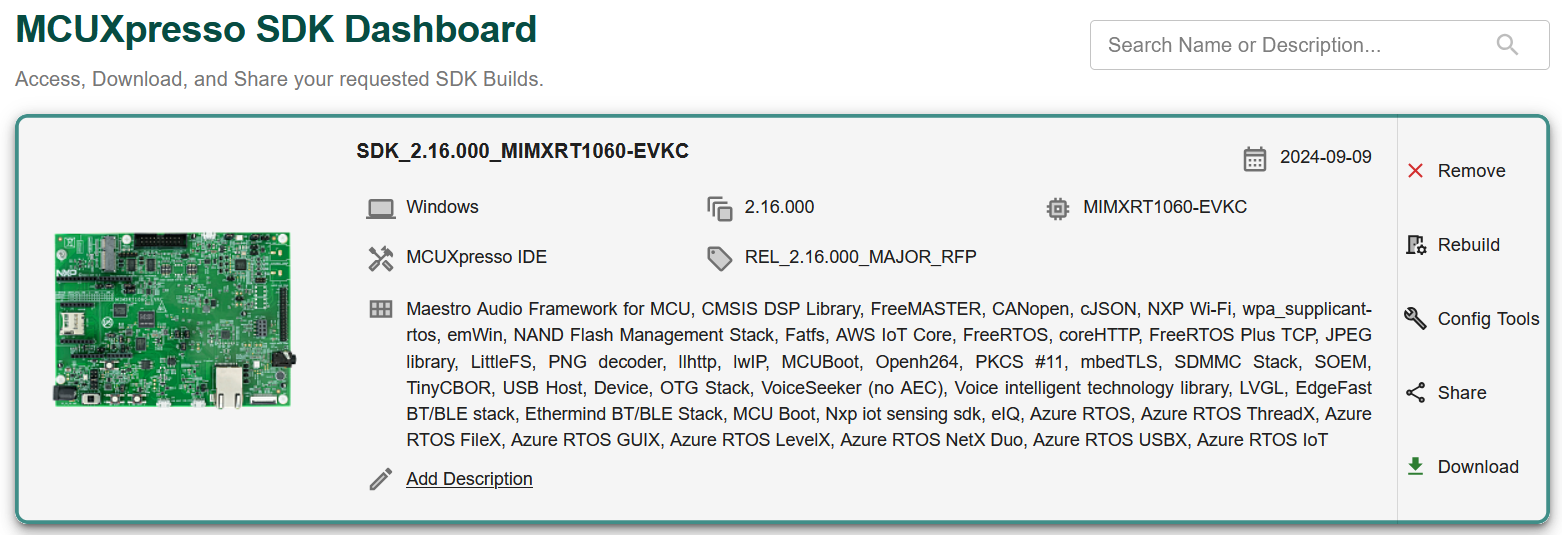

准备就绪后，即可在 MCUXpresso SDK 仪表板中下载

3.3 步骤 3

在IDE中安装SDK

打开 MCUXpresso IDE
如果是第一次打开该工具，会显示“欢迎”页面。您可以关闭它

您现在应该能够看到“已安装的 SDK”视图
要安装之前下载的 SDK，请将 zip 文件拖放到此 IDE 视图中

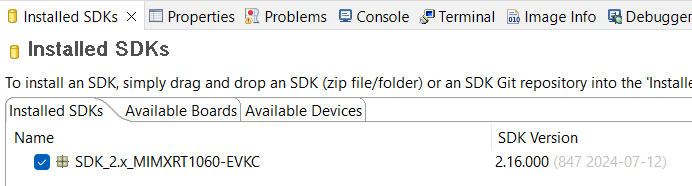

下面是安装 SDK 后视图的示例

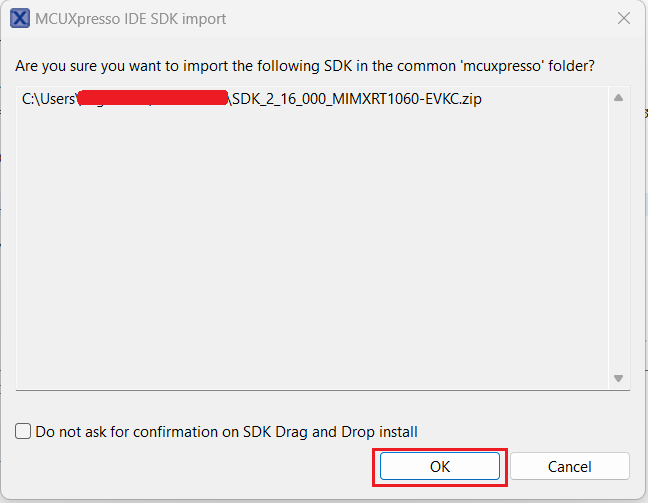

系统将要求您确认 SDK 安装，请按“确定”

3.4 步骤 4（可选，仅当使用 DSMT 时）

下载 Cyberon DSpotter 建模工具 v2，版本 2.2.19.1

转到此网址： https://tool.cyberon.com.tw/DSMT_V2/index.php?lang= en
向下滚动直至到达“下载”部分
点击下载v2.2.19.1

3.5 步骤 5

下载 Ivaldi 工具

转到此 URL：https://www.nxp.com/mcu-svui并下载工具包。

使用预配置的 Ivaldi 更新到最新的二进制文件

在开始定制示例之前，我们需要确保我们有正确的设置并且主板正在运行最新的 NXP 软件。

使用预配置的 Ivaldi

预配置的 Ivaldi 是一款即用型工具，专门设计用于简化主板更新过程
它也可以用作制造工具
它在tools/Ivaldi_updater文件夹中可用

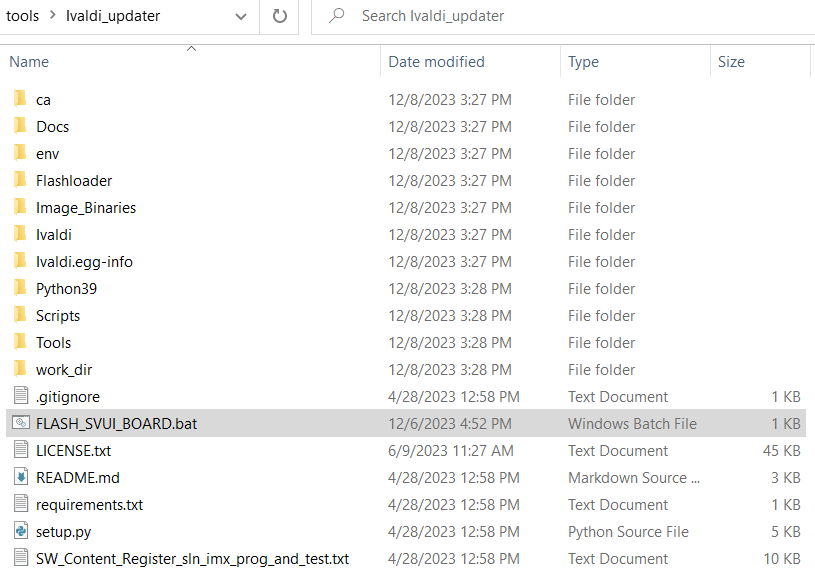

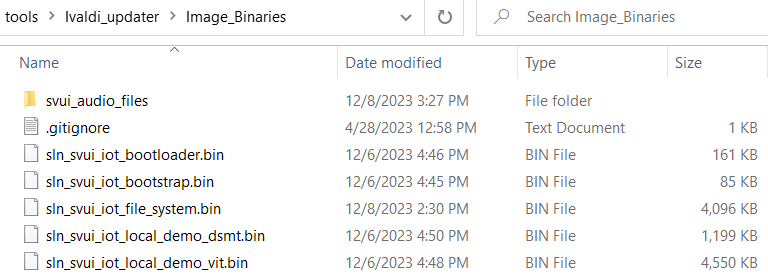

下载文件夹后，预配置的 Ivaldi 的内容应如下图所示：

在 ImageBinaries 文件夹中，您可以找到：
- 应用程序的图像（bootstrap、bootloader、localdemovit 和 localdemodsmt）
- 将在闪存中编程的音频文件
- 运行脚本时，包含音频文件（file
system）的二进制文件会自动生成并添加到文件夹中

笔记

开发板通电时请勿移动跳线。

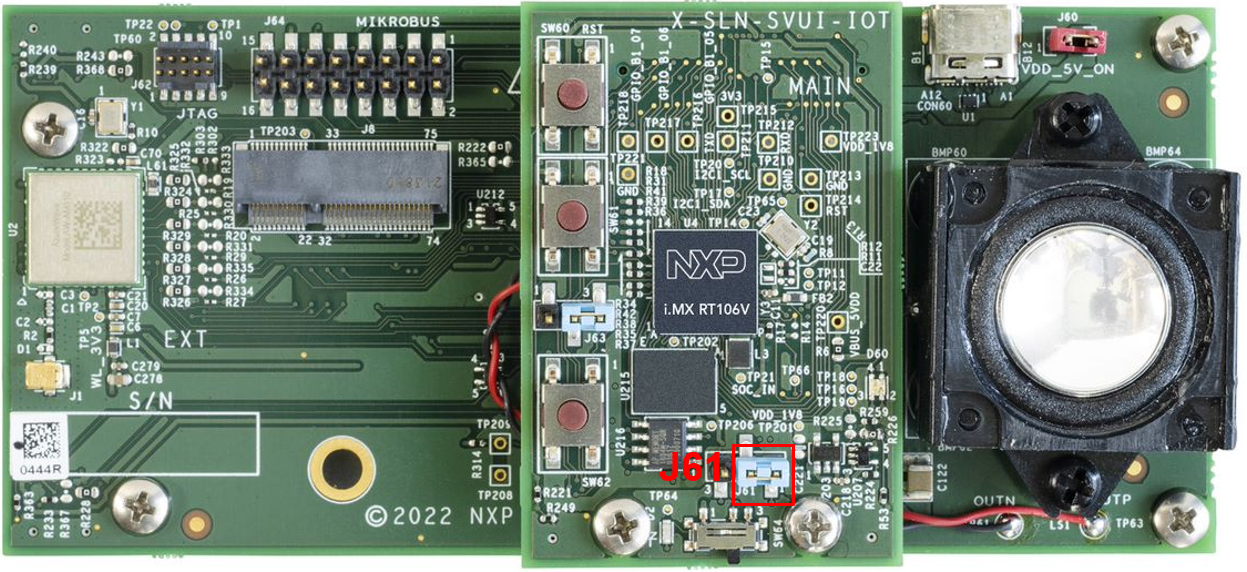

关闭开发板电源后，将跳线J61连接至引脚 2 和 3（朝向按钮），使开发板处于串行下载器模式

将 USB Type-C 连接器插入 SLN-SVUI-IOT 板，将 USB Type-A 连接器插入计算机
启动上面选择的FLASHSVUIBOARD.bat脚本

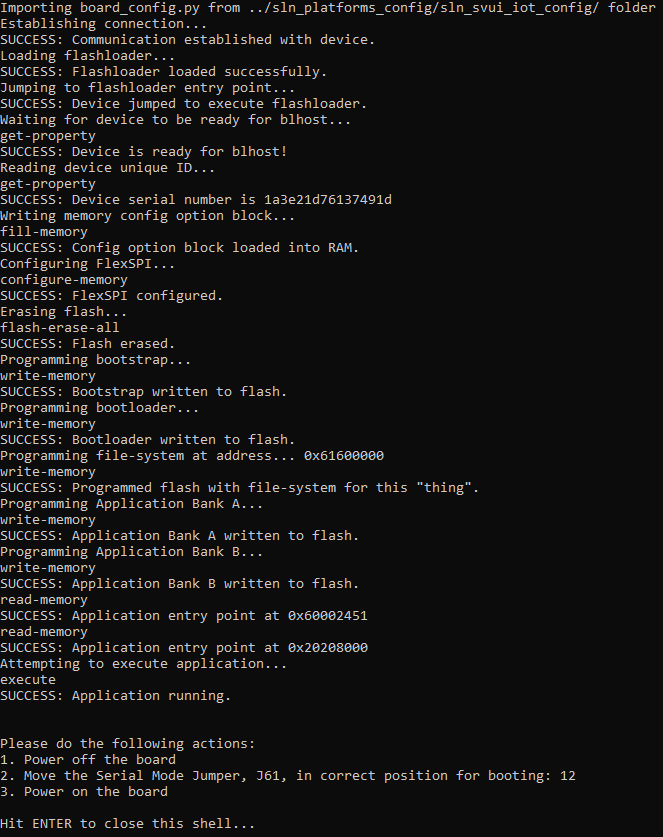

输出应如下所示：

更新完成后，断开电路板，将跳线移至初始位置（连接引脚 1 和 2 - 朝向扬声器）并重新启动电路板

3.6 步骤 6（可选，仅当您想使用 MSD 进行更新时）

MSD 更新

从 axf 生成二进制文件

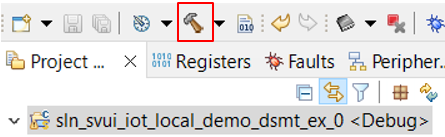

选择并构建项目。

右键单击生成的.axf文件

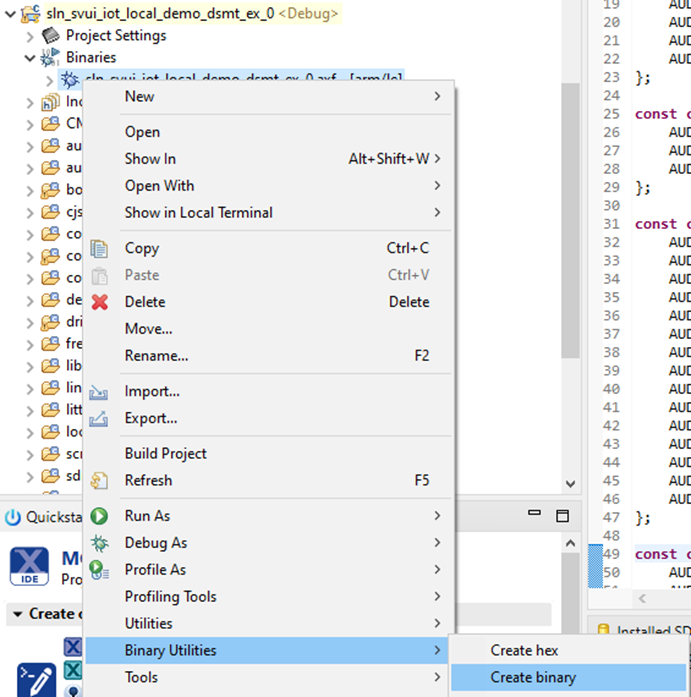

转到二进制实用程序 -> 创建二进制文件

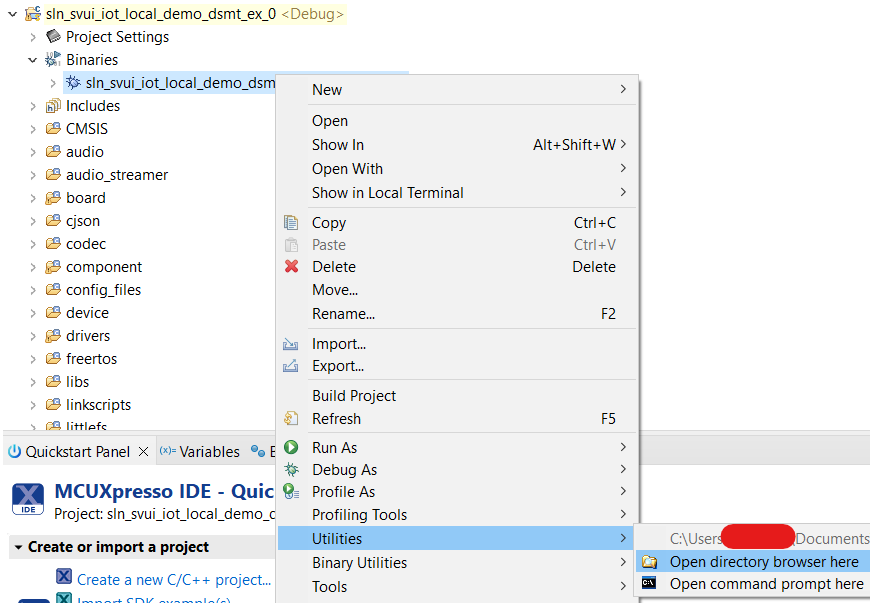

右键单击相同的 .axf 文件，然后转到实用程序 -> 在此处打开目录浏览器

您现在可以使用生成的 .bin 进行 MSD 更新

进入 MSD 模式

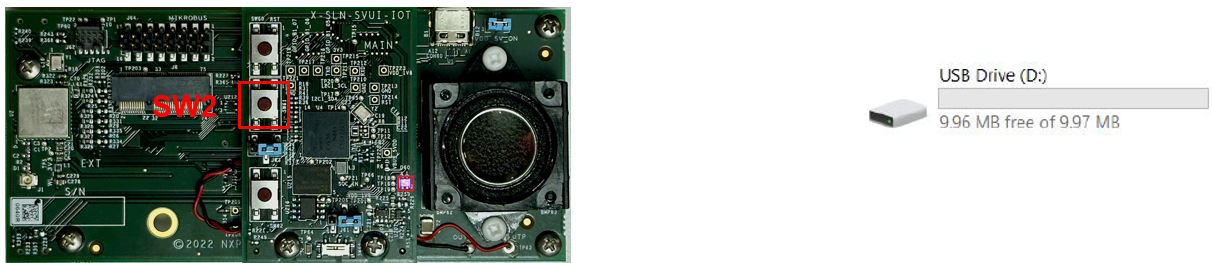

要将设备置于 MSD 模式，请在电路板启动时按住开关 2 (SW2)（断开电源，按下 SW2，重新插入电源线）
LED 应亮粉色，每隔 3 秒亮一次，然后熄灭
然后应该已经安装了新的驱动器
复制 - 粘贴或拖放生成的二进制文件，就像使用记忆棒一样
蓝色LED灯将开始闪烁。当该过程结束时，绿色LED灯将闪烁一次

3.7 步骤 7

串行终端设置

串行终端可用于
- 在演示之间切换
- 选择语言
- 查看日志（用于检测和其他事件）
Tera Term（仅限Windows）
- https://osdn.net/projects/ttssh2/releases/
油灰
- https://putty.org/

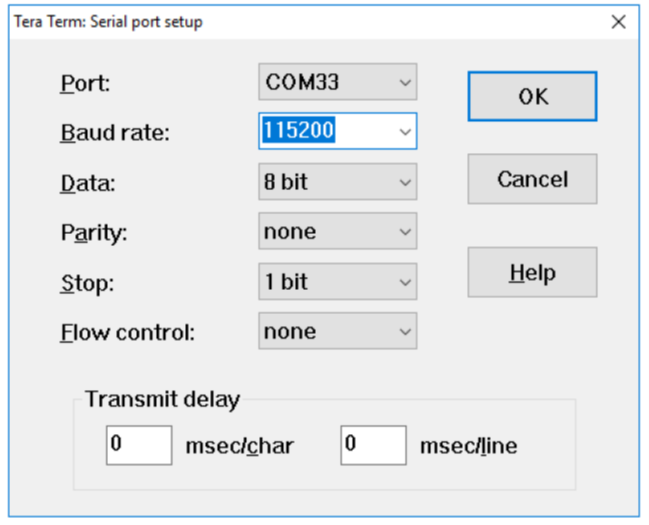

串行连接设置如下（COM 端口需要相应调整）：

3.8 步骤 8

下载项目库

SVUI 项目中使用的所有库均可在nxp.com解决方案页面的slnsvuiiotlibs.zip文件中找到。下载后，解压库并将其添加到libs文件夹中所需项目 slnsvuiiotlocaldemo 或 slnsvuiiotaec_demo 中。

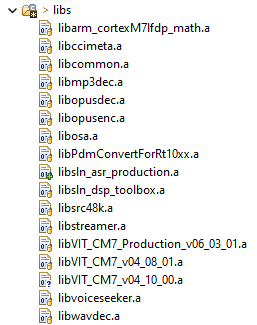

添加文件后， slnsvuiiotlocaldemo/libs或slnsvuiiotaecdemo/libs的内容应如下图所示：

3.9 步骤 9

DSMT 生产和评估库

笔记

对于 DSMT 集成，包含 2 个库：生产 libslnasr 和评估 libslnasr。

slnasrproduction lib与其余库一起位于slnsvuiiot_libs.zip文件内。

slnasrevaluation lib 需要从nxp.com上的解决方案页面单独下载。

生产库仅适用于 RT106C。

该开发套件基于 RT106V。

为了使 DSMT 项目在 RT106V 上运行，必须使用评估 libslnasr。

该库必须仅用于评估而不能投入生产，因为这将破坏重新分发条款。

为了与生产 libslnasr 链接，必须：

将 libslnasrproduction.a 复制到 slnsvuiiotlocaldemo/libs 文件夹中。
右键单击 slnsvuiiotlocaldemo MCUXpresso 项目，选择属性 -> C/C++ 构建 -> 设置 -> MCU 链接器 -> 库。
添加 slnasrproduction 条目。
构建 DSMT 项目。

当使用 libslnasrproduction.a 进行 RT106C 投入生产时，请不要忘记在 app.h 中将 USEDSMTEVALUATION_MODE 设置为 0。

为了与评估 libslnasr 链接，必须：

将 libslnasrevaluation.a 复制到 slnsvuiiotlocaldemo/libs 文件夹中。
右键单击 slnsvuiiotlocaldemo MCUXpresso 项目，选择属性 -> C/C++ 构建 -> 设置 -> MCU 链接器 -> 库。
添加 slnasrevaluation 条目。
构建 DSMT 项目 -> 现在它应该可以在智能语音开发套件上成功运行。

3.10 步骤 10

VIT 语音到意图和命令库

笔记

VIT 提供两种类型的语音检测引擎：一种用于仅检测预定义命令，另一种能够检测意图，从而提供更大的灵活性。

解决方案页面nxp.com上的slnsvuiiot_libs.zip文件中包含以下 VIT 库：

适用于slnsvuiiotlocaldemo的 VITCM7Productionv0603_01 ，带有语音转意图引擎
适用于slnsvuiiotlocaldemo的 VITCM7v040801 ，带有 VIT 引擎
用于slnsvuiiotaecdemo的 VITCM7v041000

笔记

slnsvuiiotlocaldemo项目中的模型最初是为 VITCM7v040801 库版本创建的。因此，我们在slnsvuiiotlocaldemo和slnsvuiiotaecdemo项目中使用了不同的库。

根据所需的演示和引擎组合，用户需要从解决方案页面下载特定的库，然后按照以下步骤操作。

为了链接语音到意图 VIT 库，必须：

将 VITCM7Productionv060301.a 复制到 slnsvuiiotlocal_demo/libs 文件夹中。
右键单击要使用语音到意图 VIT 库的项目，即slnsvuiiotlocaldemo MCUXpresso 项目，选择属性 -> C/C++ 构建 -> 设置 -> MCU 链接器 -> 库。
如果其他 VIT 库已存在条目，请将其替换为 VITCM7Productionv060301。否则，只需添加 VITCM7Productionv060301 条目即可。
在 app.h 中选择 S2I ASR 并构建项目。

为了链接命令 VIT 库，必须：

将 VITCM7v040801.a 复制到slnsvuiiotlocaldemo中，或将 VITCM7v041000.a复制到slnsvuiiotlocaldemo/libs 文件夹中。
右键单击要使用命令 VIT 库的项目，slnsvuiiotlocaldemo或slnsvuiiotaecdemo MCUXpresso 项目，选择属性 -> C/C++ 构建 -> 设置 -> MCU 链接器 -> 库。
如果其他 VIT 库已有条目，请将其替换为slnsvuiiotlocaldemo的 VITCM7v040801 或slnsvuiiotaecdemo**的 VITCM7v041000 。否则，只需为每个演示添加相应的条目即可。
在app.h中选择VIT ASR并构建项目。

笔记

我们鼓励您在生成新模型时始终使用最新的 VIT 库。

3.11 第 11 步（可选，仅当您想使用 Visual Studio Code 时）

使用 Visual Studio Code 导入、构建和调试智能语音项目

VS Code + MCUXpresso 扩展的先决条件：

从官方网站下载并安装 VS Code
按照此处的指南安装 MCUXpresso 扩展的依赖项。
从网络市场或通过 VS Code 内置市场下载并安装 MCUXpresso 扩展。

完成设置后，您现在可以直接在 VS Code 中导入、构建和调试 slnsvuiiotlocaldemo 项目（或任何其他示例）：

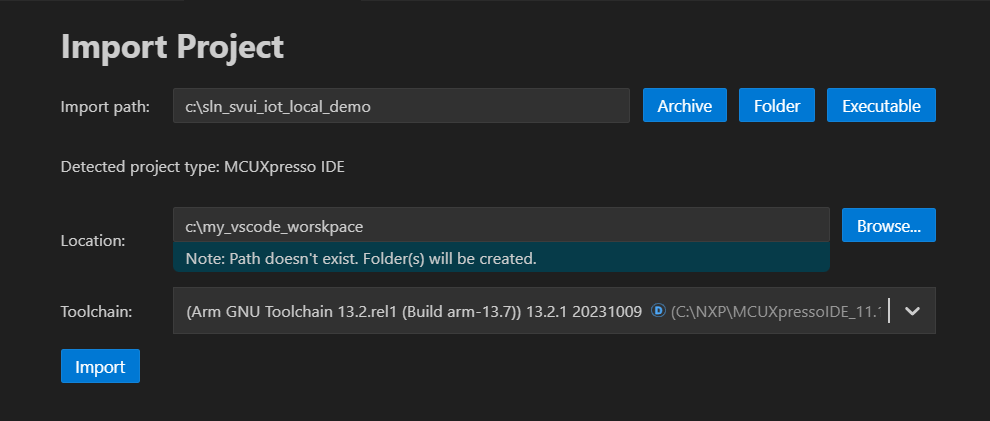

导入slnsvuiiotlocaldemo项目。
系统将要求您选择一个工作区文件夹。该扩展程序通过将项目复制到工作区来工作。
选择所需的工具链。

将 libs 文件夹添加到工作区中的项目（副本）中。

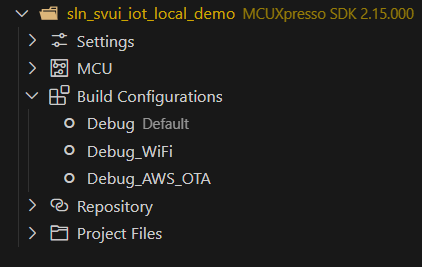

选择您想要的构建配置。

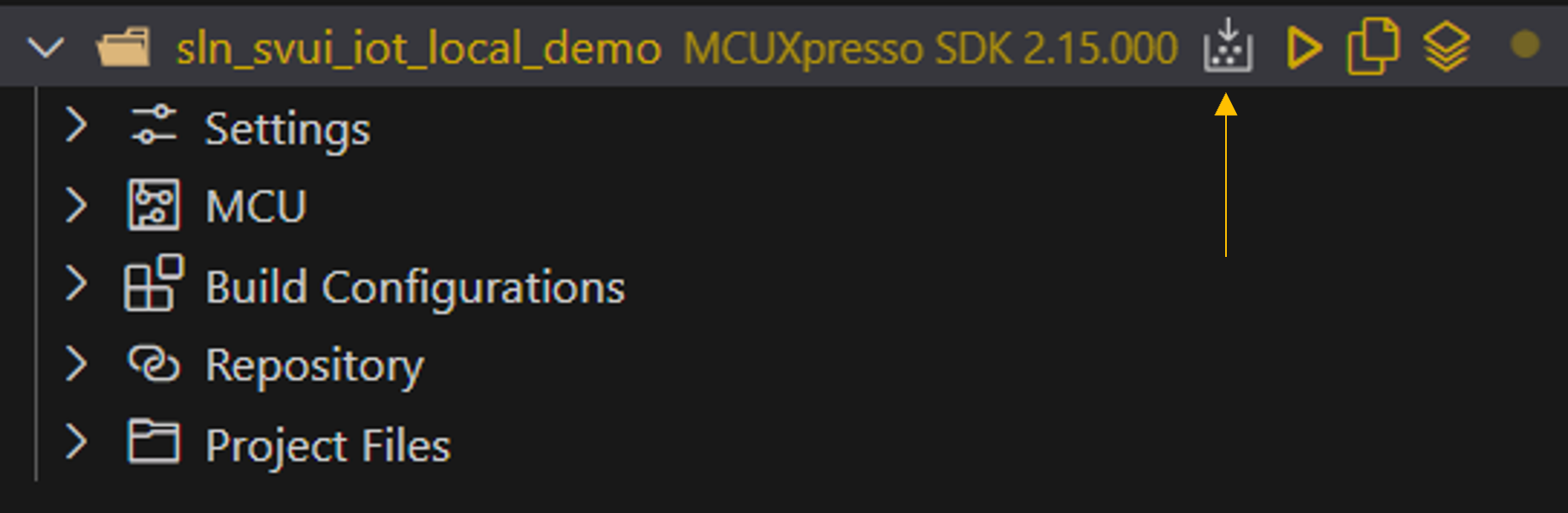

构建项目。

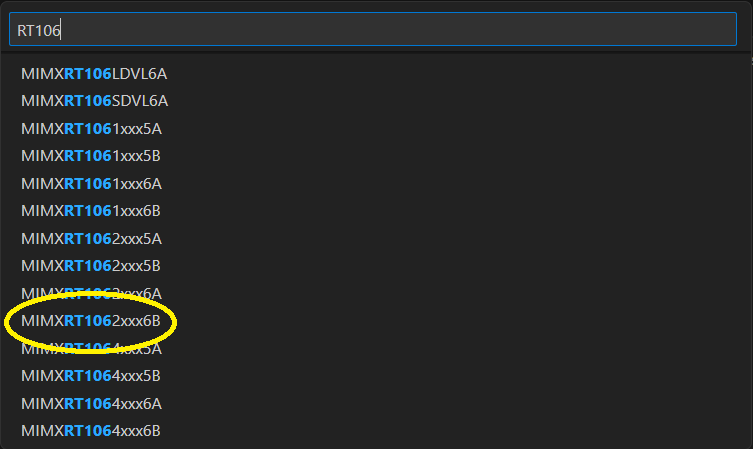

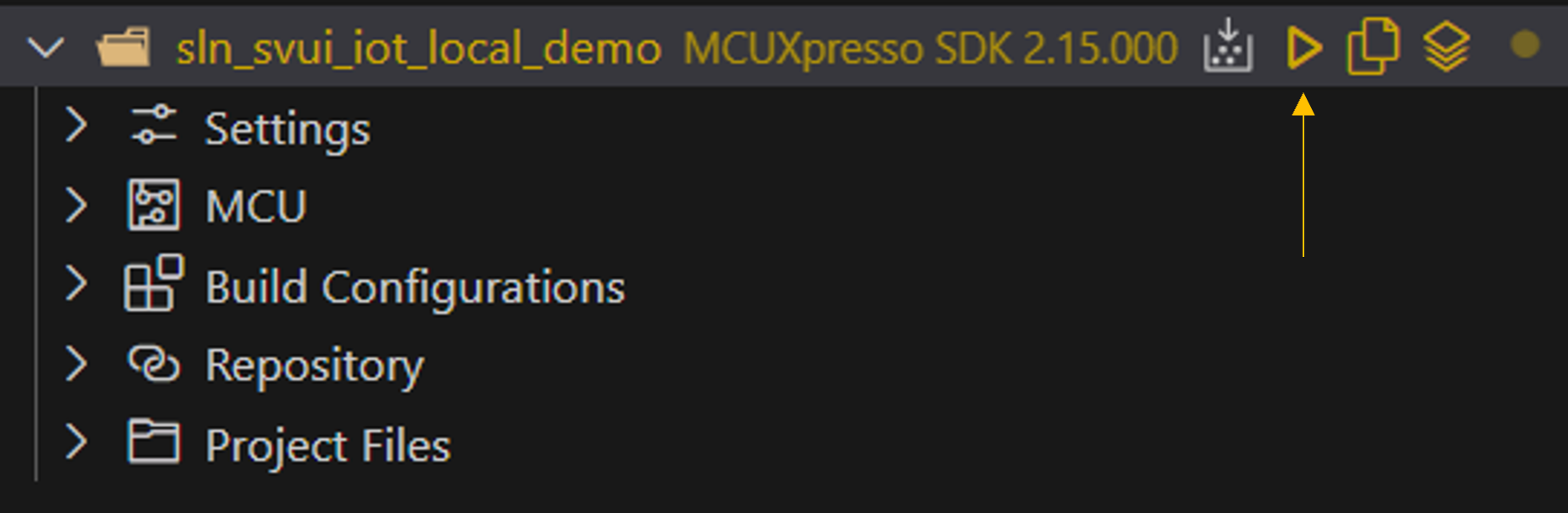

调试项目。首次调试时，J-Link 会询问设备类型，请选择 MIMXRT1062XXX6B。

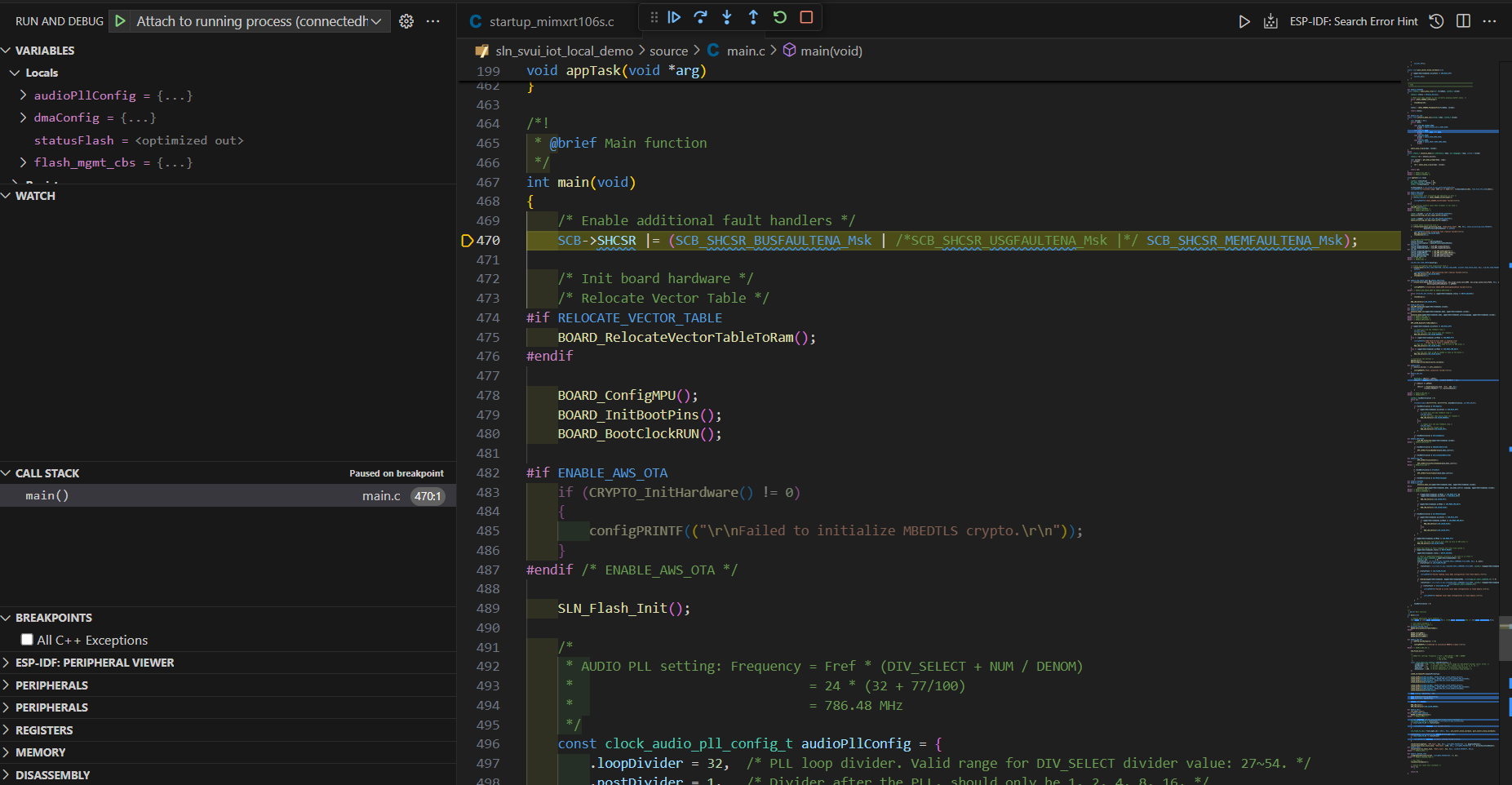

使用 VS Code 调试器选项卡导航项目。

4.结果

本节包含不同 VIT 和 DSMT 实现的示例。

S2I

示例 0 - 添加新的 S2I EN 模型

维生素

DSMT

通用输入输出

5. 常见问题解答

5.1 SVUI 的 CPU 使用率是多少？

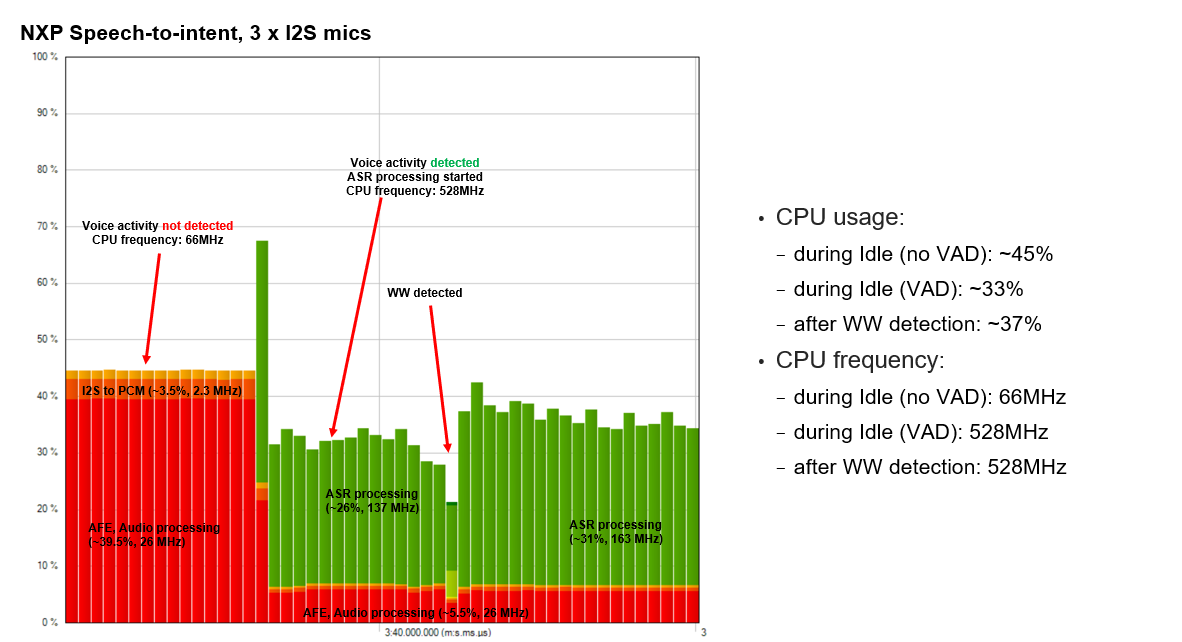

NXP 语音转意图，3 个 I2S 麦克风

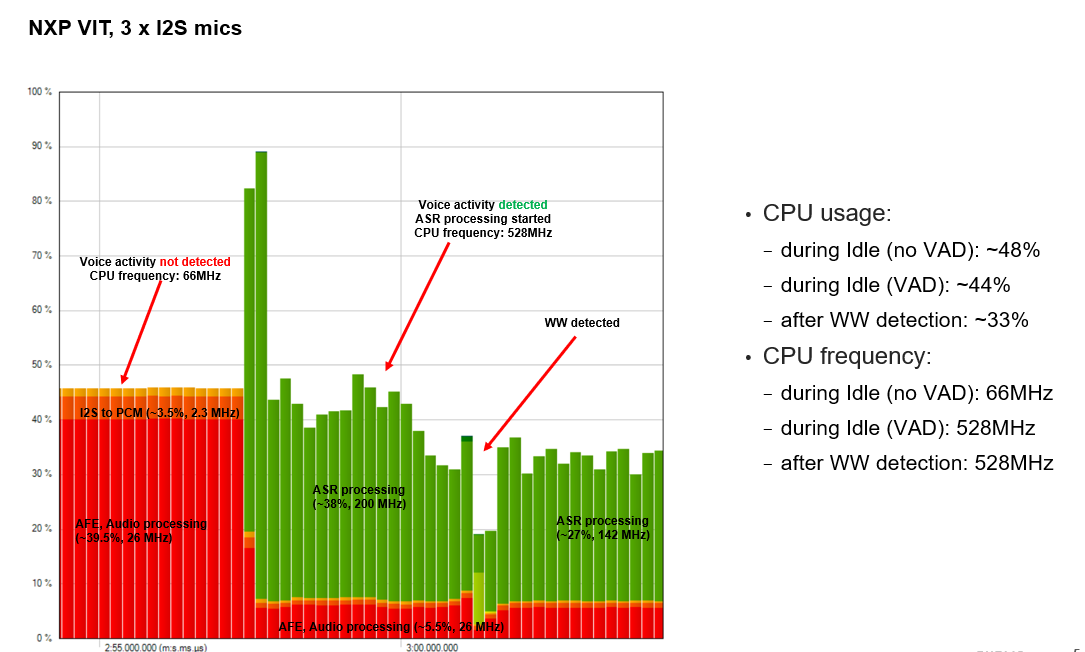

NXP VIT，3 x 12S 麦克风

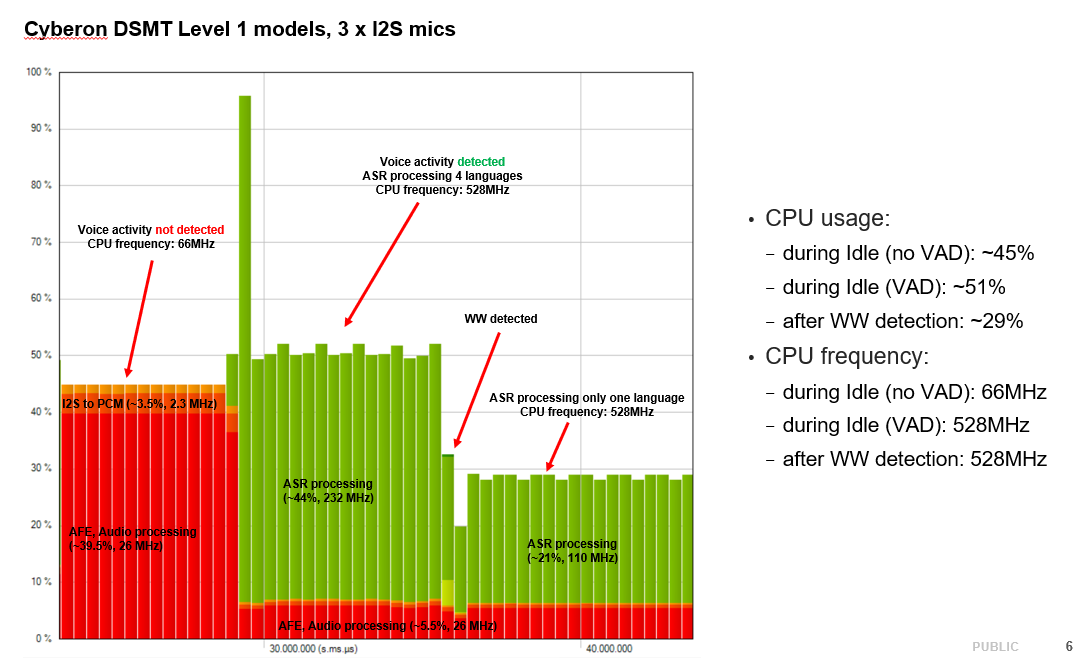

Cyberon DSMT Level 1 型号，3 个 I2S 麦克风

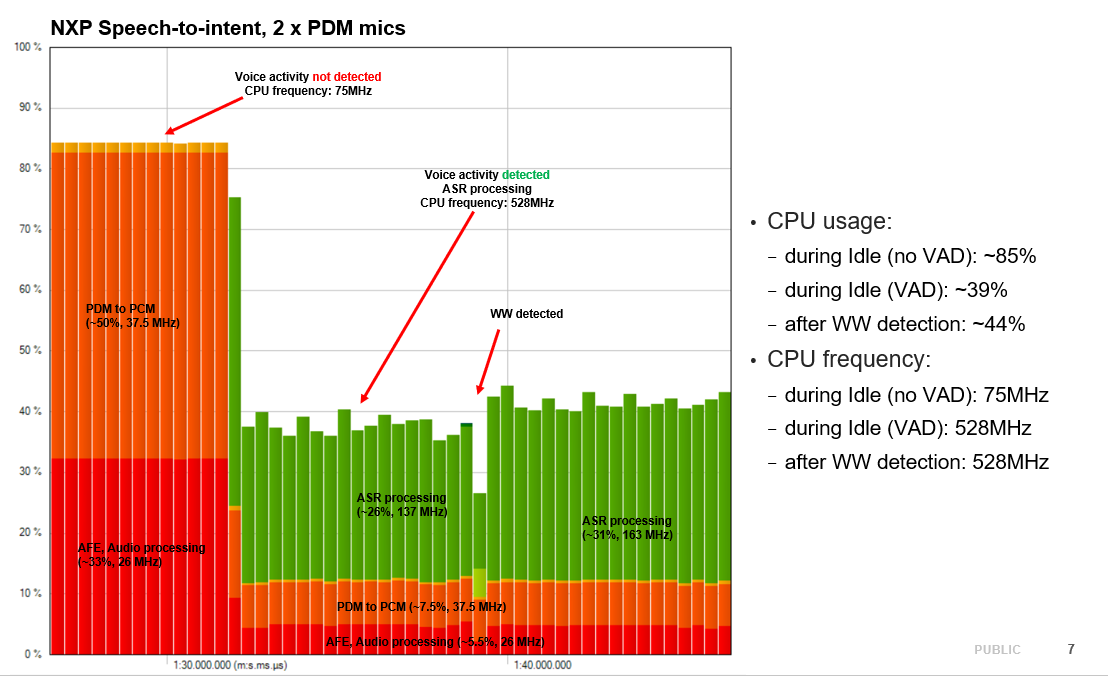

NXP 语音转意图，2 个 PDM 麦克风

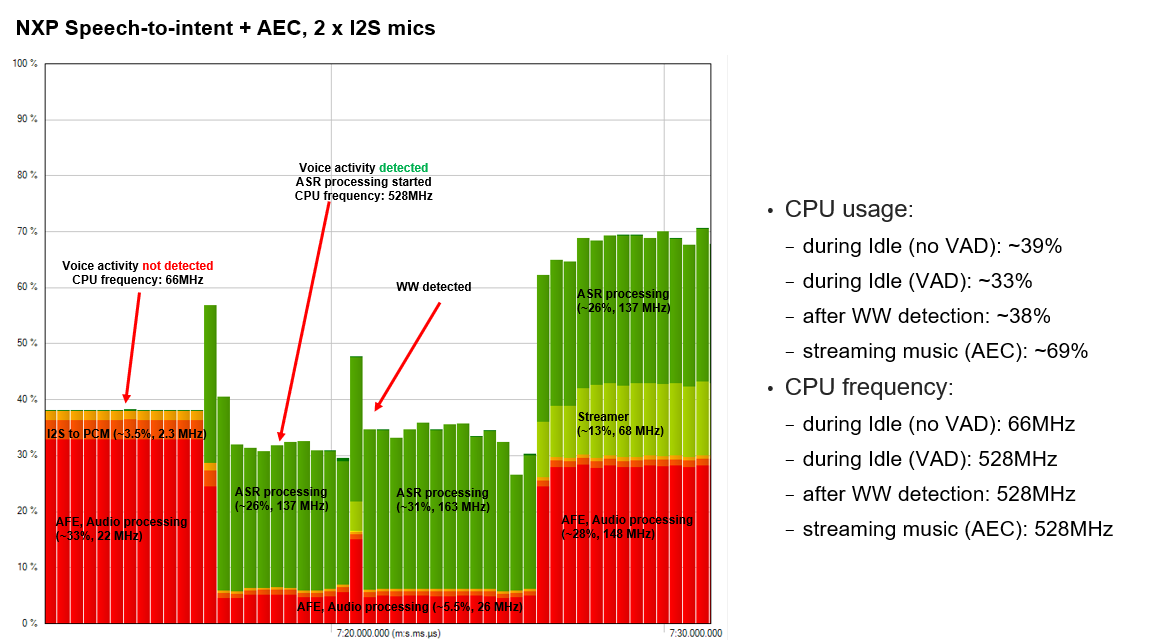

NXP 语音转意图 + AEC，2 个 I2S 麦克风

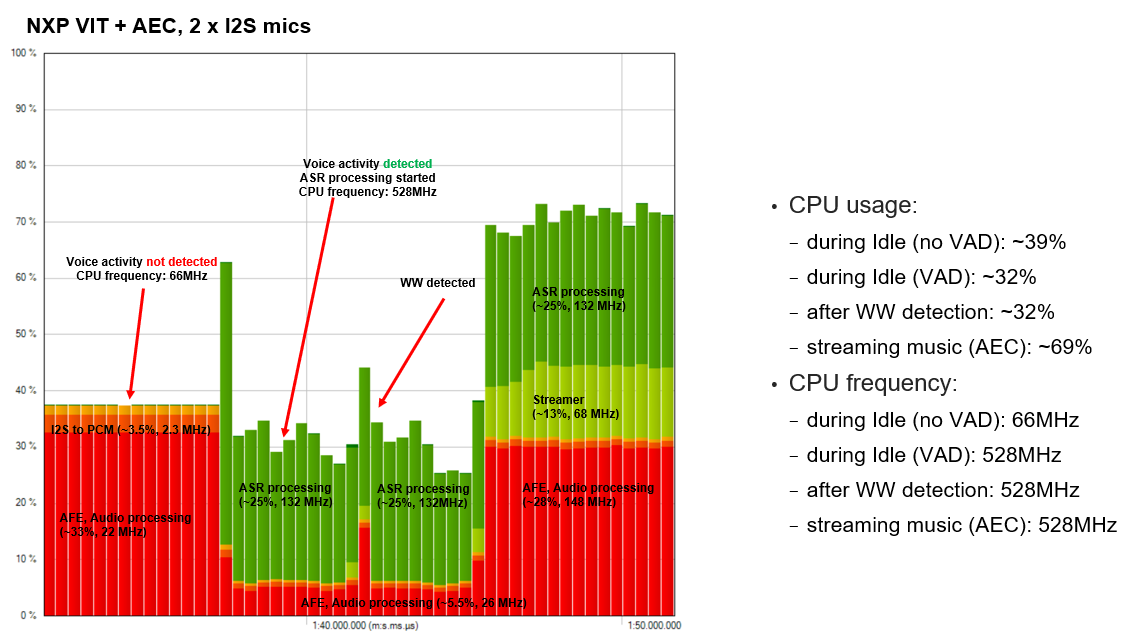

NXP VIT + AEC，2 个 I2S 麦克风

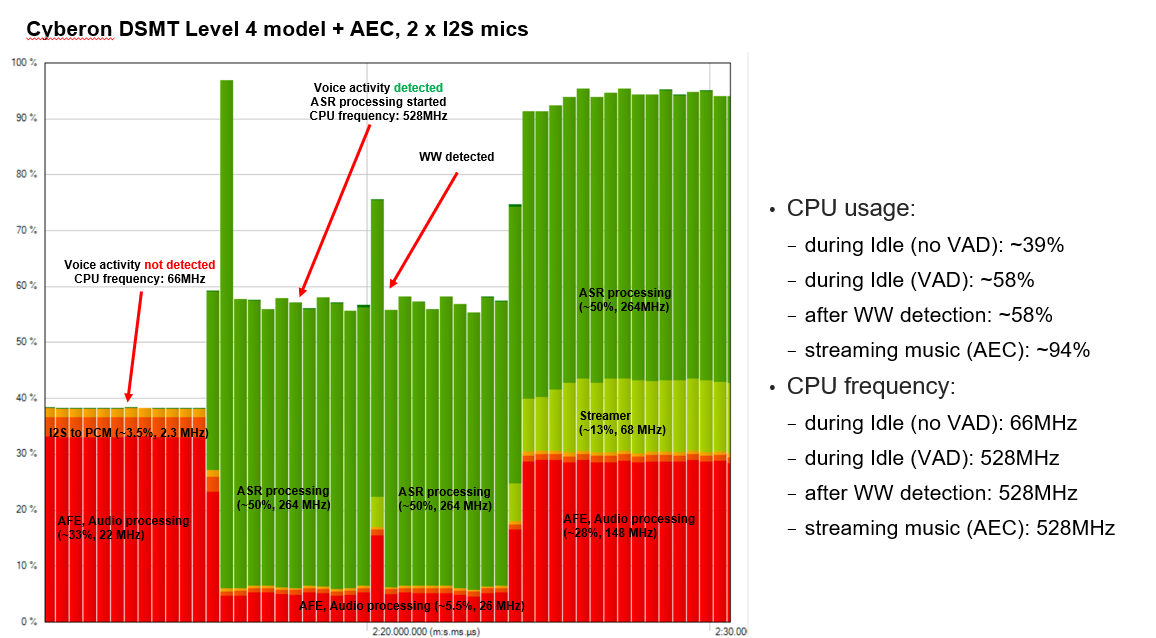

Cyberon DSMT 4 级型号 + AEC、2 个 I2S 麦克风

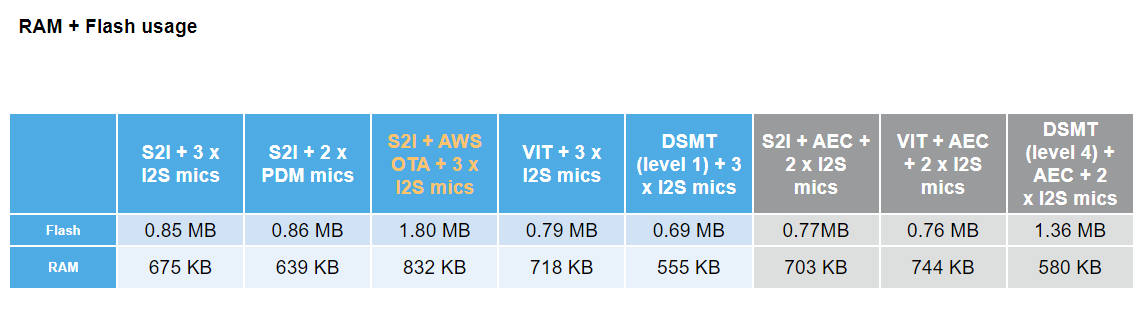

5.2 SVUI 的内存使用量是多少？

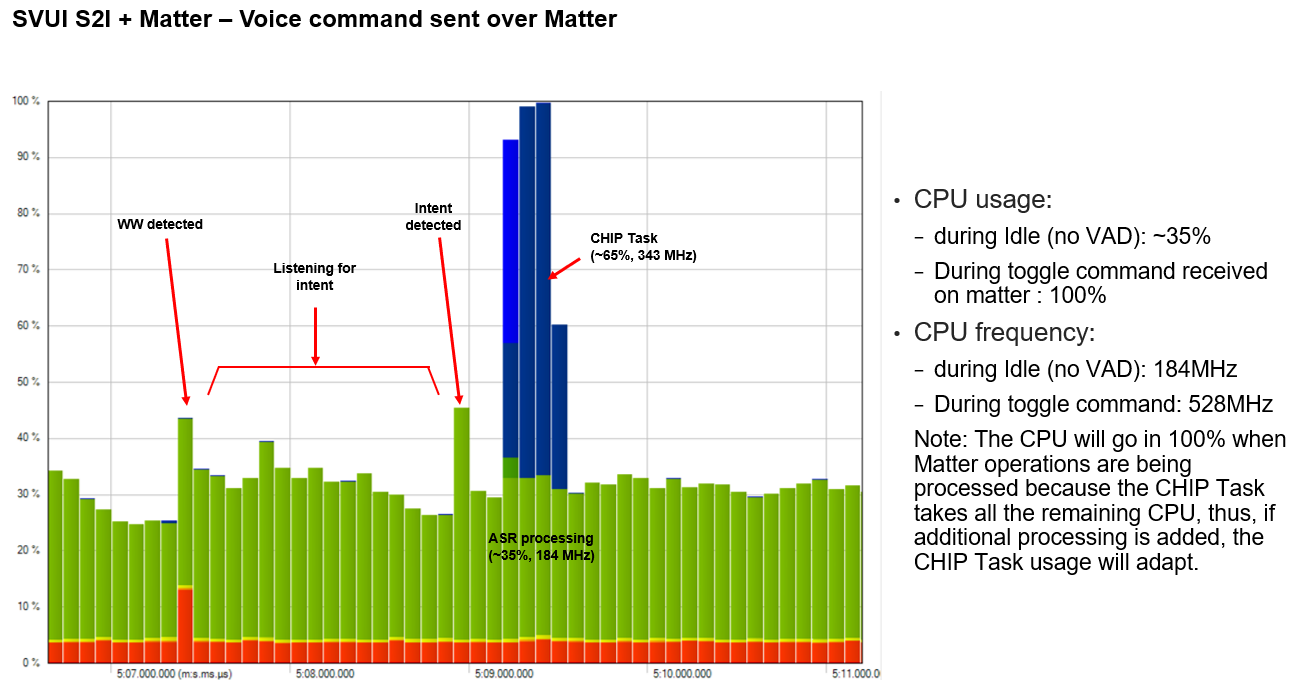

5.3 SVUI S2I + Matter 的 CPU 使用率是多少？

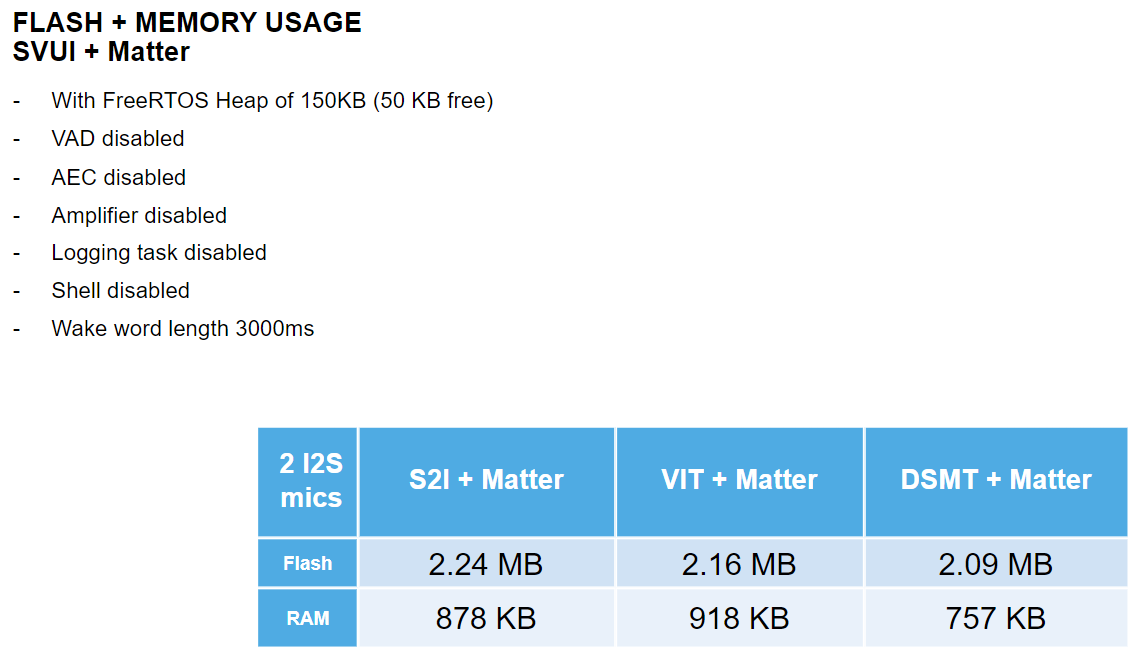

5.4 SVUI + Matter 的内存使用情况是多少？

5.5 SVUI 的功耗是多少？

关于我们的智能语音解决方案的功耗：

我们利用 Voice Seeker 的 VAD 功能，在一段时间不活动后进入低功耗状态。在我们最新的代码库中，10 秒不活动后即可进入低功耗状态。
在低电量期间，我们会绕过 ASR 处理。
我们将 I2S 实现从 528MHz 切换到 66MHz，将 PDM 实现从 528MHz 切换到 75MHz（对于 PDM 情况，我们需要更多的 MIPS，因为抽取是在软件中完成的）。
我们备份最新的 450 毫秒的音频，进入正常运行模式后我们首先处理这些音频。

通过这些优化，我们得到以下内容（针对整个电路板，而不仅限于 MCU）：

正常运行模式为 320mW
低功耗模式为 160mW

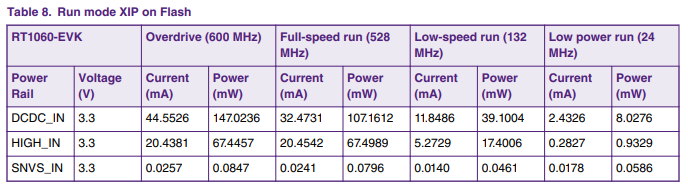

SOC（RT106V）的功耗与常规 RT1062 相同。基于 AN12245：

在528MHz频率下，25摄氏度时的最小功耗为174mW。75MHz频率下的预计最小功耗为30-40mW。

5.6 SVUI的识别结果如何？

搭载 NXP VIT S2I：唤醒词识别：在安静、外部厨房噪音和外部音乐噪音测试中，可理解 99% 以上的唤醒词。表情识别：在安静和外部厨房噪音测试中，可识别 98% 以上的表情。在外部音乐噪音测试中，可识别 84% 以上的表情。误触发：24 小时英语新闻播放中误触发 5 次。

搭载 NXP VIT：唤醒词识别：静音状态下可理解唤醒词 97%，外部厨房噪音状态下可理解唤醒词 96.5%，外部音乐噪音状态下可理解唤醒词 96%。指令识别：静音状态下可识别唤醒词 96.5%，外部厨房噪音状态下可识别唤醒词 96%，外部音乐噪音状态下可识别唤醒词 89%。误触发：24 小时英语新闻播放中误触发 6 次，24 小时德语新闻播放中误触发 6 次，24 小时法语新闻播放中误触发 1 次，24 小时中文新闻播放中误触发 6 次。
