FRDM RW612 Matter 灯和开关应用程序以及 Thread Border Router 解决方案

此示例基于 Matter 和 NXP RW612 SDK 构建，支持使用 OpenThread 边界路由器 (OTBR) 通过 Wi-Fi 远程访问和控制灯泡。

Matter FRDM-RW612 灯开关组合示例演示了一个双端点应用。端点 1 代表一个照明设备（灯泡），端点 2 则充当一个照明开关设备。按钮可用于打开或关闭本地灯泡（端点 1），或通过充当开关的端点 2 控制其他绑定的照明设备。此示例可作为开发您自己的基于 Matter 的应用程序的参考。

它作为 Matter 配件运行，这意味着它可以与现有的 Matter 网络配对并通过该网络进行控制。

主板：FRDM-RW612

类别：无线连接、RTOS

外围设备：蓝牙、Wi-Fi、802.15.4

工具链：GCC

1.软件

为了构建 Project CHIP 示例，我们建议使用?Linux 发行版?。

构建系统已在以下操作系统上进行了测试：

macOS 10.15
Debian 11（需要 64 位）
Ubuntu 22.04 LTS
Windows 10（实验性）

构建系统功能

Matter 构建系统具有以下特点：

速度非常快，占用空间小
跨平台处理：Linux、Darwin、Embedded Arm 等
多个工具链和跨工具链依赖关系
集成自动化测试框架：ninja check
内省：gn desc
自动格式化：gn format

2.硬件

需要以下板：

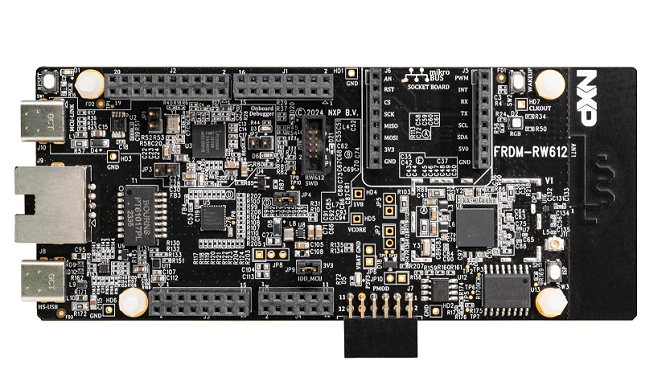

FRDM-RW612

3. 设置

确保以下先决条件已正确安装。

sudo apt-get install git gcc g++ pkg-config libssl-dev libdbus-1-dev libglib2.0-dev libavahi-client-dev ninja-build python3-venv python3-dev python3-pip unzip libgirepository1.0-dev libcairo2-dev libreadline-dev

步骤 1：克隆 Matter 仓库：

$ git clone -b v1.4.0.0 https://github.com/NXP/matter.git && pushd . && cd matter && scripts/checkout_submodules.py --shallow --platform nxp --recursive &&source ./scripts/activate.sh && ./third_party/nxp/nxp_matter_support/scripts/update_nxp_sdk.py --platform common && popd

第 2 步：克隆并覆盖文件

$ git clone https://github.com/nxp-appcodehub/ap-frdm-rw612-light-switch-otbr-combo.git && cp -r -f ap-frdm-rw612-light-switch-otbr-combo/examples matter/.

步骤3：激活本地环境

$ cd matter $ source ./scripts/activate.sh

步骤 4：构建带有 BLE 调试的边界路由器配置（ble-wifi）

```
$ cd examples/light-switch-combo-app/nxp/rt/rw61x

Create the project

$ gn gen --args='chipenablewifi=true chipenableopenthread=true nxpenablemattercli=true boardversion="frdm" nxpusefactorydata=false chipenableotarequestor=false no_mcuboot=true' out/debug
$ ninja -C out/debug
```

一般信息

应用程序二进制文件可以在 out/debug/ chip-rw61x-light-switch-combo-example中找到

构建应用程序时可以添加的可选 GN 选项：

要启用 matter CLI，必须将参数nxp_enable_matter_cli=true添加到gn gen 命令。
默认情况下，NXP RD-RW612-BGA将选择主板版本。要切换到主板版本，必须在gn gen命令中添加NXP FRDM-RW612参数。board_version="frdm"
要在调试模式下构建应用程序，必须将参数 is_debug=true optimize_debug=false添加到gn gen命令。
要使用将 Matter 证书/密钥预加载到特定闪存区域的选项进行构建，chip_with_factory_data=1可以将参数添加到gn gen命令中。（有关更多信息，请参阅《在 NXP 设备上写入制造数据的指南》）。
要构建启用 OTA 请求器的应用程序，必须将参数 chip_enable_ota_requestor=true no_mcuboot=false添加到gn gen命令中。（有关 OTA 请求器功能的更多信息，请参阅 OTA 请求器 README 文件）

4. 刷写和调试

有两种方法可以将应用程序映像烧录到 FRDK-RW612、Jlink 和 MCUXpresso。第一种方法是使用 Jlink 工具将应用程序烧录到 FRDM-RW612。

4.1 使用 JLink 工具烧写

安装JLink_Windows
原始应用程序文件名为chip-rw61x-light-switch-combo-example.hex。将文件扩展名从“.hex”更改为“.srec”，文件名后缀为：chip-rw61x-light-switch-combo-example.srec
创建一个 txt 文件 -commands_script并包含以下内容（相应地更改应用程序名称）：

reset halt loadfile chip-rw61x-light-switch-combo-example.srec reset go quit

将应用程序和命令脚本复制到 JLink 可执行文件所在的文件夹中。执行：

$ jlink -device RW612 -if SWD -speed 4000 -autoconnect 1 -CommanderScript commands_script

刷写成功后，在RW612 FRDM上启动应用程序。

4.2 使用 MCUXpresso IDE 进行闪存

为了刷新应用程序，我们建议使用 MCUXpresso IDE（版本 >= 11.6.0）。

将之前下载的 NXP SDK 导入 MCUXpresso IDE。（链接）

右键单击 MCUXpresso IDE“已安装的 SDK”选项卡中的空白处以显示菜单，选择“导入存档”（如果使用文件夹，则选择“导入文件夹”）菜单项。

将 ConnectedHomeIP 仓库导入 MCUXpresso IDE 作为 Makefile 项目。索引器设置的工具链设置为?None?：

File -> Import -> C/C++ -> Existing Code as Makefile Project

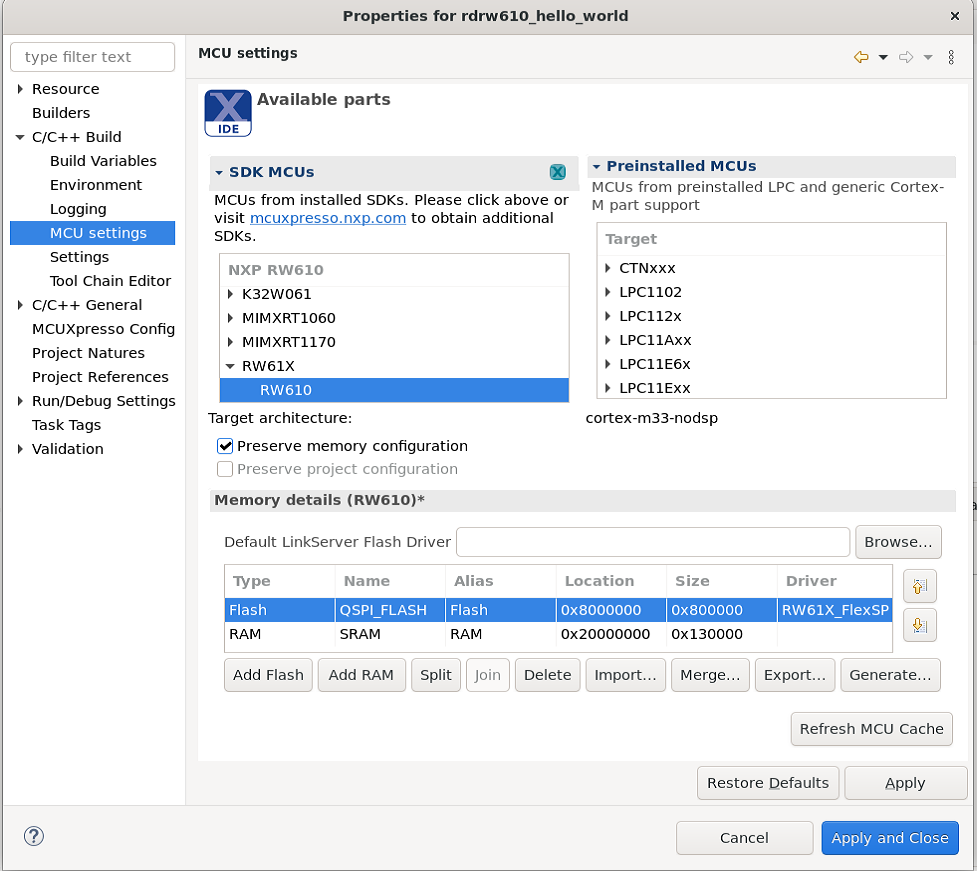

配置 MCU 设置：

Right click on the Project -> Properties -> C/C++ Build -> MCU Settings -> Select RW612 -> Apply & Close

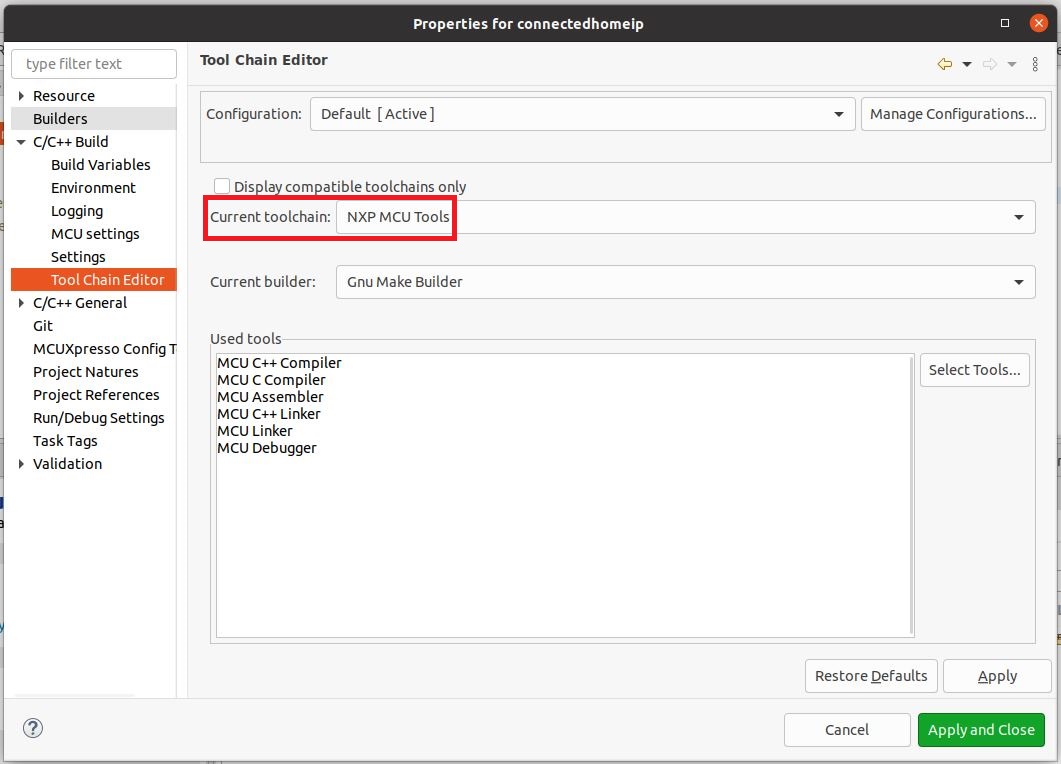

配置工具链编辑器：

Right click on the Project -> C/C++ Build-> Tool Chain Editor -> NXP MCU Tools -> Apply & Close

创建调试配置：

Right click on the Project -> Debug -> As->SEGGER JLink probes -> OK -> Select elf file

使用新创建的配置文件进行调试。

5. Matter CLI 模式

CHIP Tool 是一款 Matter 控制器，可用于将 Matter 设备调试到网络中。有关如何使用 CHIP Tool 控制器的更多信息，请参阅 CHIP Tool 指南。

要了解如何通过 BLE 调试设备，请按照 chip-tool 的 README.md“通过 BLE 调试设备”中的说明进行操作。

要了解如何通过 IP 调试设备，请按照 chip-tool 的 README.md“通过 IP 配对设备”中的说明进行操作

启用 Matter CLI 测试 chip-rw61x-light-switch-combo-example 应用程序：

可以使用 chip-rw61x-light-switch-combo-example 应用程序启用 Matter CLI。

有关 Matter CLI 默认命令的更多信息，您可以参考专用的ReadMe。

chip-rw61x-light-switch-combo-example 应用程序支持附加命令：

```

help
[...]
mattercommissioning Open/close the commissioning window. Usage : mattercommissioning [on|off]
matterfactoryreset Perform a factory reset on the device
matterreset Reset the device
```

matterfactoryreset该命令将彻底清除文件系统（所有 Matter 设置都将被清除）。或者，您可以按住 SW2 3 秒钟，将设备恢复出厂设置。
matterreset使设备能够重新启动而不删除设置。

以下是使用启用 Matter CLI 的 light-switch-combo-app 的步骤

准备好带有闪光灯的电路板chip-rw61x-light-switch-combo-example（如上所示）。
您可以在中访问 CLI MCU-Link。为此，请启动终端仿真器（例如 PuTTY），并使用以下 UART 设置连接到所使用的 COM 端口：
- 波特率：115200
- 8个数据位
- 1个停止位
- 无奇偶校验
- 无流量控制
在客户端，开始使用 chip-tool 应用程序发送命令，如下所述。

6. 使用 NXP chip-tool APP 进行演示

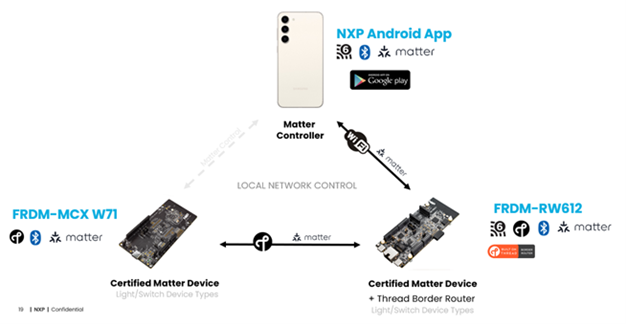

本章提供了如何使用FRDM-RW612与NXP的Chip-Tool应用程序进行配对和基本控制操作的演示教程。

更多详细信息，请参阅以下链接：
UG10178 Matter Demo NXP CHIP Tool app、FRDM-RW612 和 FRDMMCU W71 快速入门

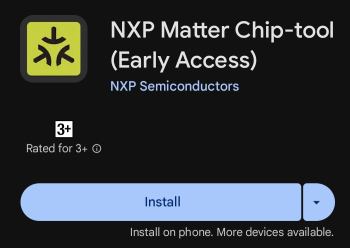

6.1 安装APK

使用 Android 手机，前往Google Play 商店
搜索“NXP Matter Chip-tool”

6.2 Wi-Fi 先决条件

如下所示配置外部网络 AP。

如果AP支持IPv6 DHCP服务器，则必须是disabled。
FRDM-RW612(OTBR) 的 Matter 演示二进制文件不支持 WPA3。AP 必须在中进行配置WPA2 mode。

首先将您的 Android 手机连接到接入点。Android 手机和 FRDM-RW612（OTBR）必须连接到接入点，并且能够通过其 IPv6 地址相互访问。

6.3 调试FRDM-RW612

请确保您的手机已连接到正确的?AP?，且蓝牙已开启。同时，请确保您的设备已?恢复出厂设置?。您可以进入 Matter CLI 模式运行#matter factoryreset，或者长按 SW2 3 秒将设备恢复出厂设置。

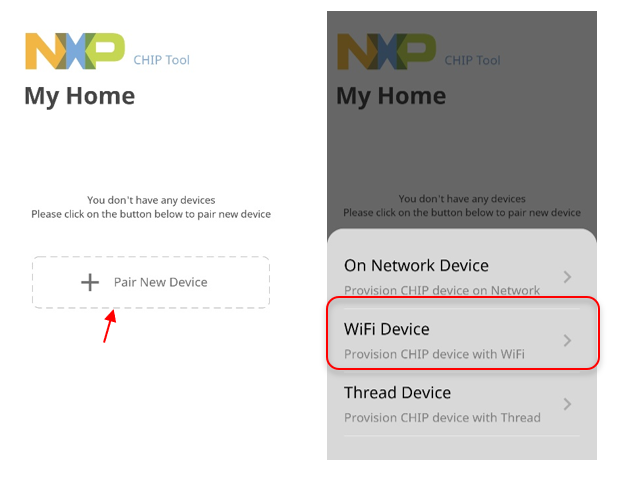

步骤1. 打开 Chip-tool 应用程序并点击配对新设备（WiFi 设备）。

Step2. 选择手动输入，而不是扫描二维码。

步骤3. 输入鉴别符和PIN码（默认值分别为：3840和20202021）。

步骤4. 输入您的Wi-Fi SSID和密码。配对成功后，请为您的设备指定一个名称。
Note : If there is still an error, wait a moment and repeat the step.

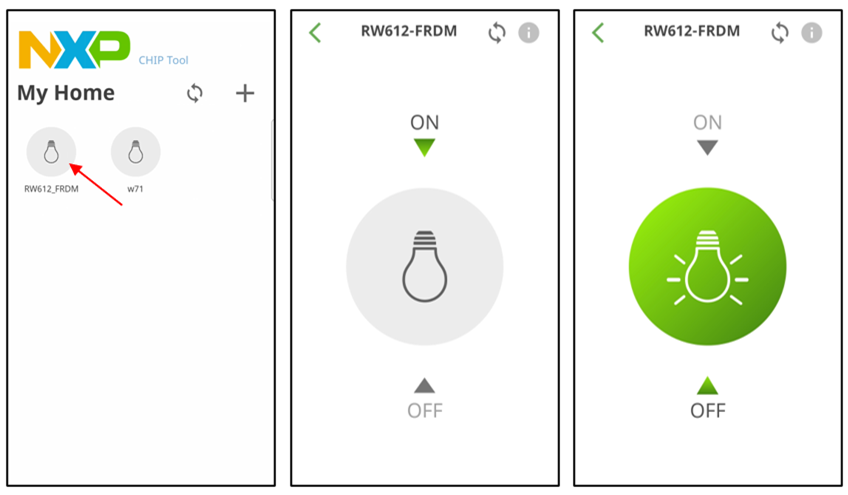

步骤5. 设备配对成功后，即可控制开关。

6.4 在FRDM-RW612上设置OTBR

FRDM-RW612 固件启动时，OTBR 将自动启动。
获取 OTBR 表列表，如下例所示：

```

otcli dataset active
Active Timestamp: 1
Channel: 17
Channel Mask: 0x07fff800
Ext PAN ID: 1111111122222222
Mesh Local Prefix: fdca:a943:242e:b986::/64
Network Key: 00112233445566778899aabbccddeeff
Network Name: OpenThread-b04c
PAN ID: 0x1234
PSKc: 8d4874b9ac7e0ad605179fc71af9a1c8
Security Policy: 672 onrc 0
Done
```

如果您需要创建一个新的线程网络，对于支持 OpenThread Border Router 的 Matter，可以使用 matter CLI 来启动/加入 Thread 网络，使用以下ot-cli命令。

```

otcli dataset init new
Done
otcli dataset
Active Timestamp: 1
Channel: 25
Channel Mask: 0x07fff800
Ext PAN ID: 42af793f623aab54
Mesh Local Prefix: fd6e:c358:7078:5a8d::/64
Network Key: f824658f79d8ca033fbb85ecc3ca91cc
Network Name: OpenThread-b870
PAN ID: 0xb870
PSKc: f438a194a5e968cc43cc4b3a6f560ca4
Security Policy: 672 onrc 0
Done
otcli dataset panid 0xabcd
Done
otcli dataset channel 25
Done
otcli dataset commit active
Done
otcli ifconfig up
Done
otcli thread start
Done
otcli state
leader
Done
```

7. 支持

要启用线程边界路由器支持，请参阅构建部分。

完整的边界路由器指南位于此处。

UG10178 Matter Demo NXP CHIP Tool 应用、FRDM-RW612 和 FRDMMCU W71 快速入门

打开线程 CLI 命令参考链接

项目元数据

有关此示例的内容/正确性的问题可以作为此 GitHub 存储库中的问题输入。

来源：恩智浦appcodehub
