【代码库】采用 MC56F83783 的双向谐振 DC-DC 转换器设计

采用 MC56F83783 的双向谐振 DC-DC 转换器设计

这是使用 MC56F83783 DSC 的双向谐振 DC-DC 转换器设计。

MC56F83783 微控制器是基于 32 位 56800EX 内核的数字信号控制器 (DSC) 系列产品之一。该系列中的每款器件均在单芯片上集成了 32 位 DSP 的处理能力、微控制器的功能以及灵活的外设组合。凭借其高性价比、灵活的配置和紧凑的程序代码，56F8xxxx 非常适合众多消费电子和工业应用。

有关如何使用该软件的完整说明，请参阅AN14333 。

板材：定制板材

类别：电源转换

外设：ADC、GPIO、PWM、定时器

工具链：CodeWarrior

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• MC56F83783 SDK：2.13.1
• MCUXpresso配置工具：v15
• CodeWarrior：v11.2
• FreeMASTER：最新

2.硬件

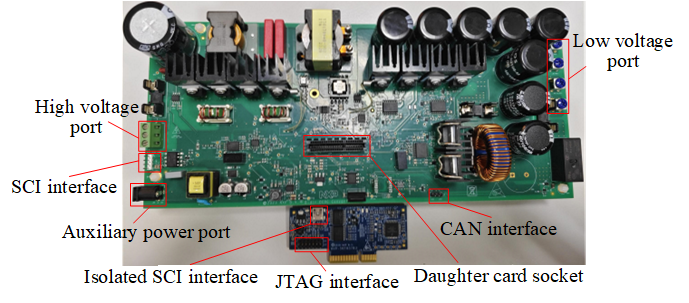

• 电源板：双向 DCDC 转换器主板 Rev B
• 控制卡：HVP-56F83783 Rev A 或 Rev A1
• 个人电脑

3. 设置

1. 使用 14 针电缆将调试器（P&E-Multilink）连接到控制卡的 SWD 端口，将固件下载到控制芯片。
2. 插入控制卡，连接直流电源和负载，设置开发环境，并通过微型 USB 电缆将控制卡上的微型接口连接到 PC，使用 FreeMASTER。
3. 直流源上电后，选择所需的工作模式，在FreeMASTER中运行转换器，系统开始工作。

有关如何在不同工作模式下进行设置的完整说明，请参阅AN14333第 5 章。

4.结果

有关此设计的测试结果，请参阅AN14333第 5 章。

5. 常见问题解答

5.1 本设计实现了哪些操作模式？

• BCM：电池充电模式
• BDM：电池放电模式
• 由 FreeMASTER 控制的 BCM 和 BDM 之间的工作模式转换

5.2 DC-DC转换器如何连接前端AC-DC进行工作？

• 将高压端口连接到AC-DC的直流母线端口。
• 连接通信口。DC-DC板上的J6是预留的UART通信口，用于与AC-DC进行通信。

5.3 如何使用FreeMASTER控制系统？

通过FreeMASTER 用户指南了解 FreeMASTER 的基本概念。如有需要，请访问NXP 社区 FreeMASTER 支持门户或FreeMASTER 登陆页面了解更多信息。
