SL9006 24V/36V电动车前大灯驱动IC 90V降压恒流芯片

SL9006：24V/36V电动车前大灯驱动IC与72V降压恒流芯片技术解析?

一、芯片概述?

SL9006是一款专为大功率LED照明设计的高性能驱动芯片，内置100V耐压MOS管，支持3.1V至100V宽输入电压范围，适用于电动车前大灯（24V/36V系统）及高压场景（如72V降压应用）。其核心特性包括高效率（可达93%）、精准恒流控制及多重保护功能，是电动车照明、LED射灯等领域的理想解决方案。

二、核心功能与优势?

高效恒流驱动?

• 采用峰值电流控制与固定关断时间技术，确保LED电流稳定，亮度均匀。
• 支持PWM调光与线性调光，满足不同场景的亮度需求（如夜间行车与城市照明切换）。

宽电压兼容性?

• 输入电压覆盖3.1V-100V，可直接适配24V/36V电动车电路，并支持72V高压降压至安全驱动范围。

集成化设计?

• 内置MOS管、VDD稳压管及过温保护电路，减少外围元件，提升系统可靠性。
• ESOP8封装集成散热片，优化热管理，适合长时间高负荷工作。

智能保护机制?

• 过温保护（140℃触发）自动调节输出电流，防止芯片损坏；
• 欠压保护（2.6V阈值）避免低压异常工作。

三、典型应用场景?

• 电动车照明?：24V/36V前大灯、尾灯，支持高频调光应对复杂路况。
• 高压LED系统?：72V输入降压恒流驱动大功率LED灯组，如工程车辆照明。
• 便携设备?：强光手电、LED射灯等需高亮度与长续航的设备。

四、设计要点与建议?

调光功能实现?

• DIM引脚支持PWM信号或1.1V-3.1V线性电压调光，接地则关闭输出。
• 线性调光时需外接10nF以上电容滤波，确保稳定性。

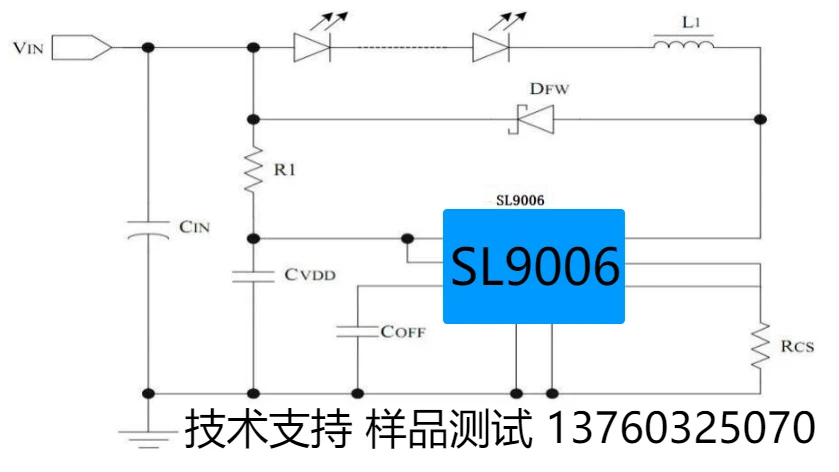

关键外围元件选型?

• 电流采样电阻（RCS）需短路径布局，减少寄生电阻影响精度。
• 电感选择需满足连续工作模式，建议参考关断时间（TOFF）与LED压降计算。

散热与布局优化?

• SW引脚为内置MOS漏极，需注意PCB散热设计；
• 避免电流检测回路过长，优先采用粗短走线。

五、市场竞争力分析?

SL9006凭借高集成度、宽电压适应性和多重保护功能，在电动车及工业照明领域具有显著优势。其93%的高效率可降低系统功耗，而灵活的调光方式满足多样化需求，符合现代智能照明发展趋势。

结语?

SL9006通过技术创新解决了高压LED驱动的核心痛点，为电动车前大灯及高压照明系统提供了高效、可靠的解决方案。未来随着电动车市场的扩展，其应用潜力将进一步释放。
