SL9004降压恒流驱动芯片技术解析：72V/60V电瓶车前大灯的高效解决方案?

SL9004是一款专为高亮度LED照明设计的降压型恒流驱动芯片，尤其适用于宽输入电压场景（如72V/60V电瓶车照明系统）。其内置100V/12A功率MOS管，兼具高效率与高可靠性，是前大灯等大功率LED照明的理想选择。

核心特性?

宽电压适配?

• 支持3.6V~100V输入范围，可直接适配电动车电瓶电压波动（如60V/72V系统），无需额外预降压电路。

高效能表现?

• 转换效率高达92%，显著降低系统发热，延长LED寿命。1MHz高工作频率支持小型化电感和电容，节省PCB空间。

精准恒流控制?

• 通过外置电阻调节LED电流（范围从几十毫安至2.0A），确保亮度稳定。内置250mV峰值电流采样，支持PWM调光（EN端输入）。

灵活时序配置?

• 关断时间可调（最小620ns），用户可通过外部电容自定义工作频率，适应不同应用场景需求。

关键参数详解?

• 功率管规格?：内置100V耐压MOS管，导通电阻仅0.2Ω（VGS=4.5V时），支持大电流输出。
• 保护功能?：集成欠压保护（VDD阈值2.5V）、电流采样消隐电路，提升系统鲁棒性。
• 温度适应性?：工作温度范围-20℃~85℃，满足车载严苛环境。

典型应用场景?

• 电瓶车前大灯?：直接匹配60V/72V电池组，驱动高功率LED模组。
• 工业照明?：如LED射灯、强光手电筒，利用其宽压特性简化电源设计。
• 背光系统?：平板显示器背光，通过PWM实现无频闪调光。

设计注意事项?

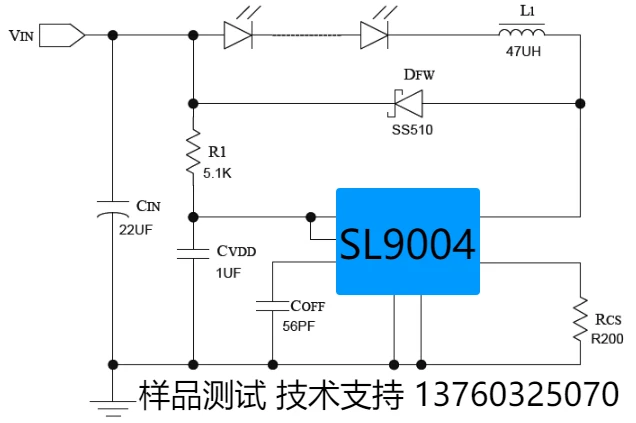

• 电感选择?：需确保电感工作在连续模式，推荐值≥47μH（参考典型电路）。
• 散热优化?：芯片散热片连接SW引脚，需注意PCB铜箔面积与导热过孔设计。
• 布局建议?：电流检测路径（RCS至CS脚）应短而粗，减少寄生电阻影响精度。

该芯片通过高度集成化设计（MSOP-8封装）降低了外围元件复杂度，同时兼顾性能与成本平衡，为高压LED照明提供了可靠的技术方案。
