基于FPGA的寄存序列型信号发生器VHDL代码Quartus仿真

名称：基于FPGA的寄存序列型信号发生器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

寄存序列型信号发生器

利用所学的EDA设计方法设计寄存序列型信号发生器,熟练使用使用QUARTUS11应用软件进一步学习使用VHDL语言，原理图等EDA设计方法进行综合题目的方法。

1，调试底层模块，并时序仿真。

2，设计顶层模块，并时序仿真。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

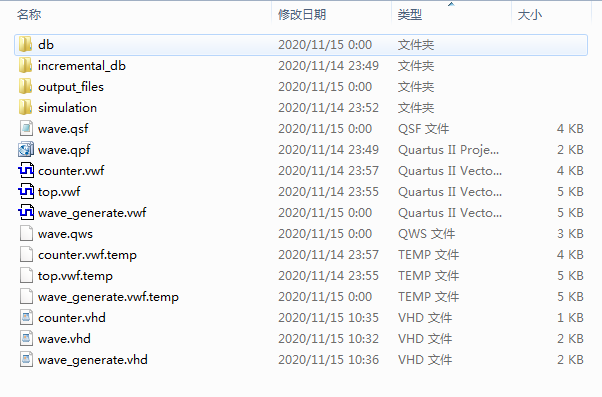

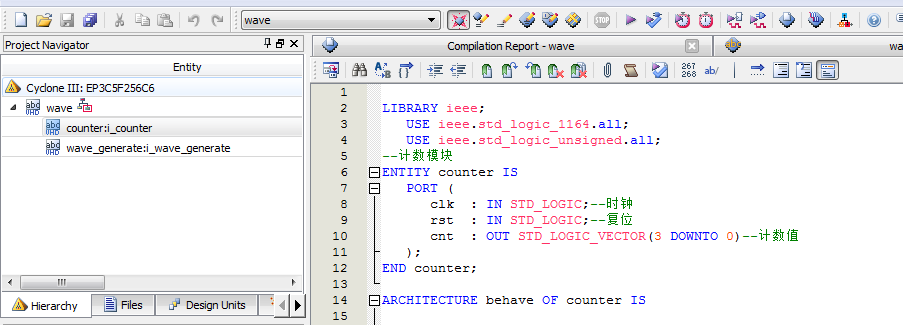

1. 工程文件

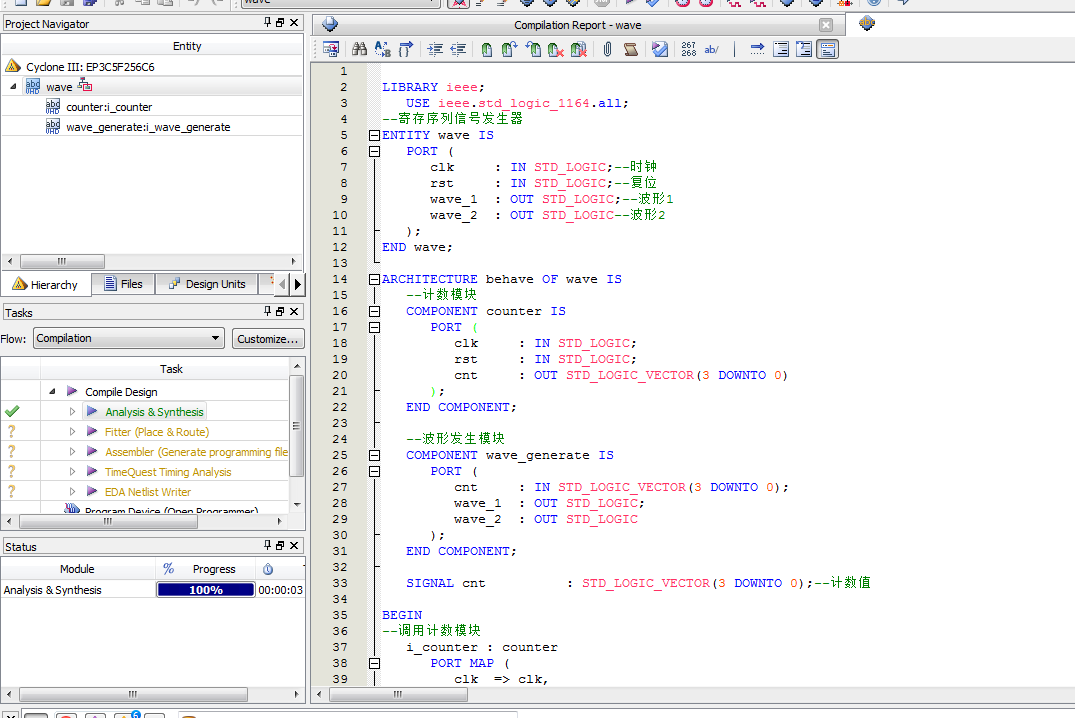

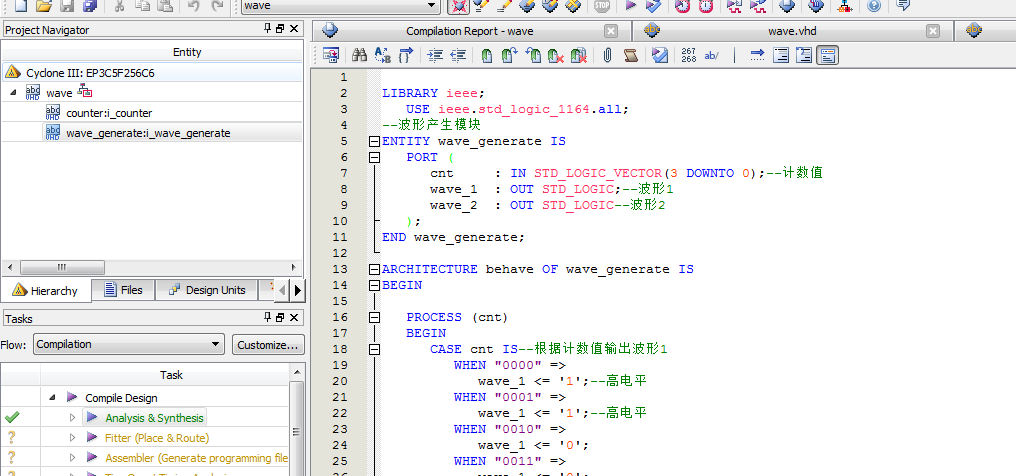

2. 程序文件

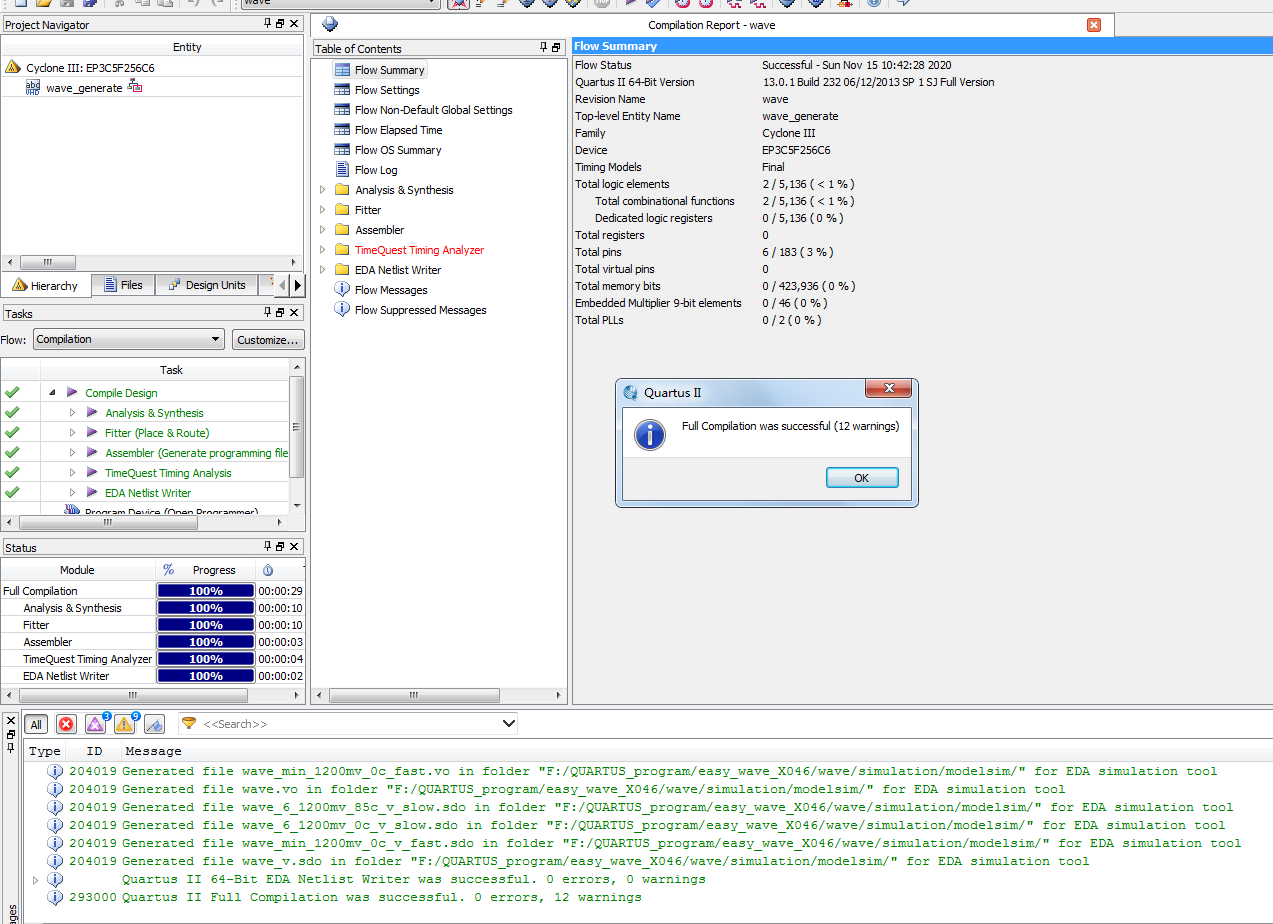

3. 程序编译

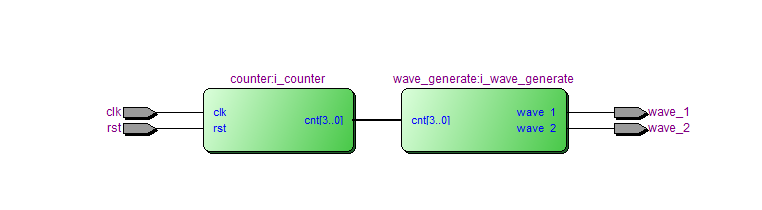

4. RTL图

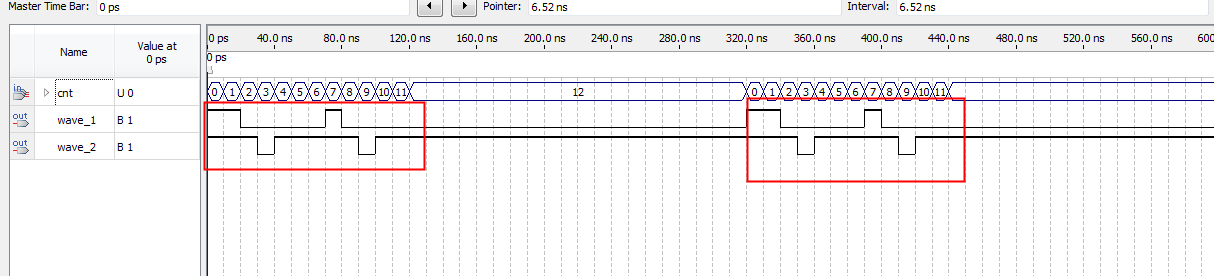

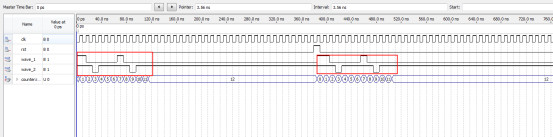

5. 仿真图

计数模块仿真

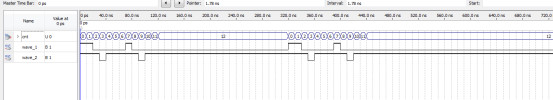

波形生成模块仿真

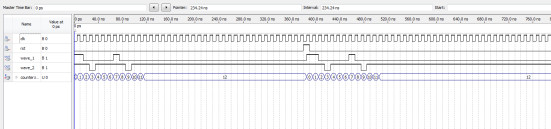

顶层仿真

部分代码展示:

----------------------------------------------------------------------------------------------
--
--?Generated?by?X-HDL?Verilog?Translator?-?Version?2.0.0?Feb.?1,?2011
--????????15?2020?10:22:36
--
--??????Input?file??????:?
--??????Component?name??:?counter
--??????Author??????????:?
--??????Company?????????:?
--
--??????Description?????:?
--
--
----------------------------------------------------------------------------------------------
LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
ENTITY?counter?IS
???PORT?(
??????clk??:?IN?STD_LOGIC;
??????rst??:?IN?STD_LOGIC;
??????cnt??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)
???);
END?counter;
ARCHITECTURE?trans?OF?counter?IS
???
???SIGNAL?count?:?STD_LOGIC_VECTOR(3?DOWNTO?0)?:=?"0000";
BEGIN
???PROCESS?(clk)
???BEGIN
??????IF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(rst?=?'1')?THEN
????????????count?<=?"0000";
?????????ELSIF?(count?=?"1100")?THEN
????????????count?<=?"1100";
?????????ELSE
????????????count?<=?count?+?"0001";
?????????END?IF;
??????END?IF;
???END?PROCESS;
???
???
???cnt?<=?count;
???
END?trans;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=724
