正弦波方波三角波信号发生器设计VHDL代码Quartus仿真

名称：正弦波方波三角波信号发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

正弦波方波三角波信号发生器

1、可以通过开关控制输出正弦波、方波、三角波

2、输出波形的频率可以控制

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

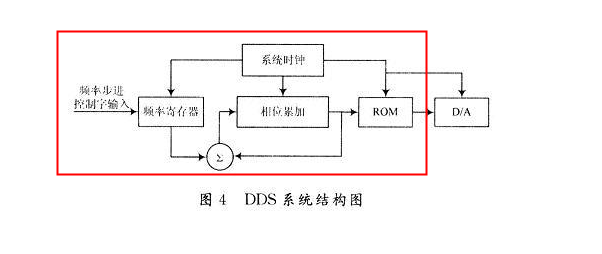

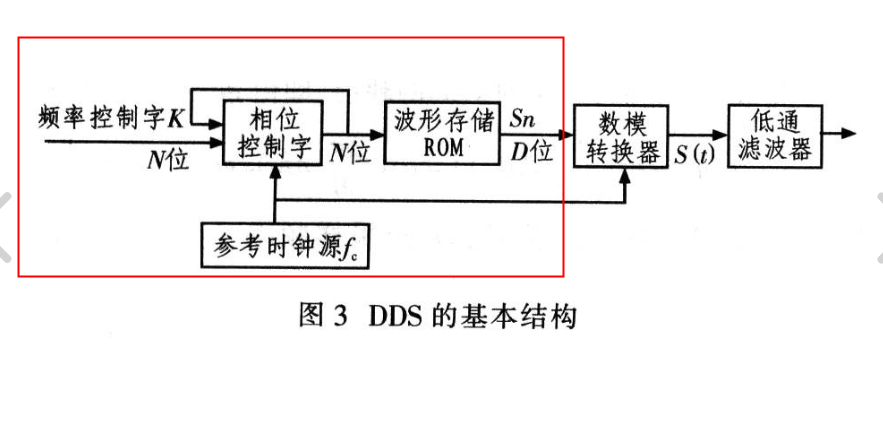

DDS原理

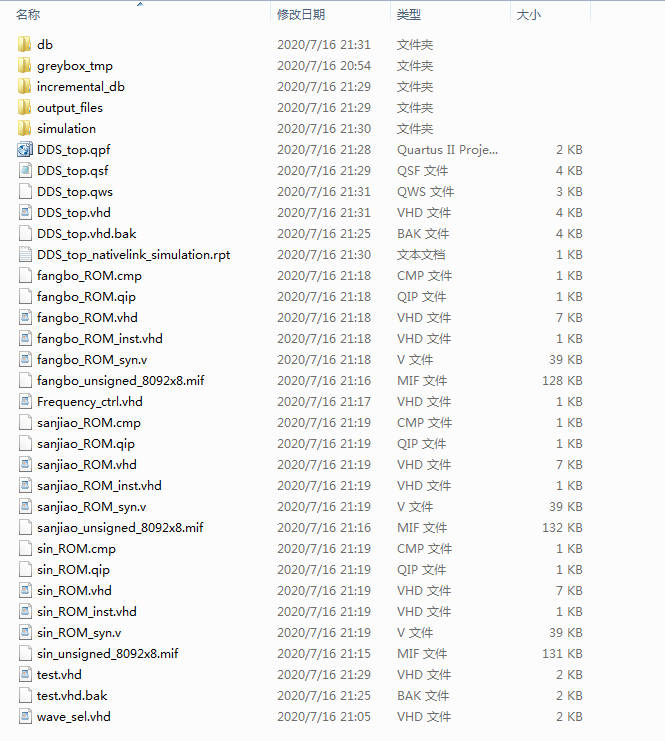

1. 工程文件

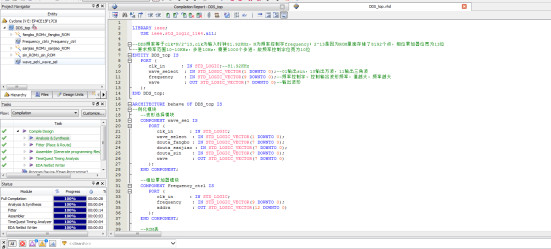

2. 程序文件

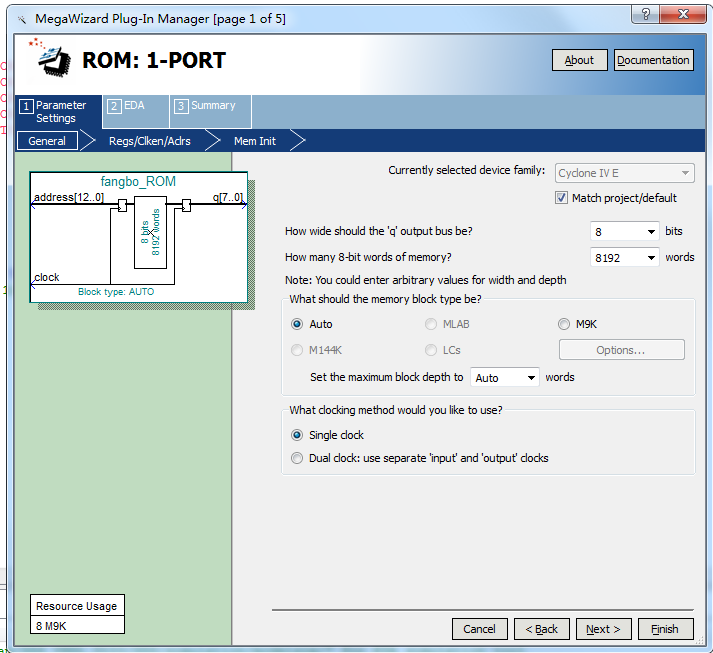

ROM IP核

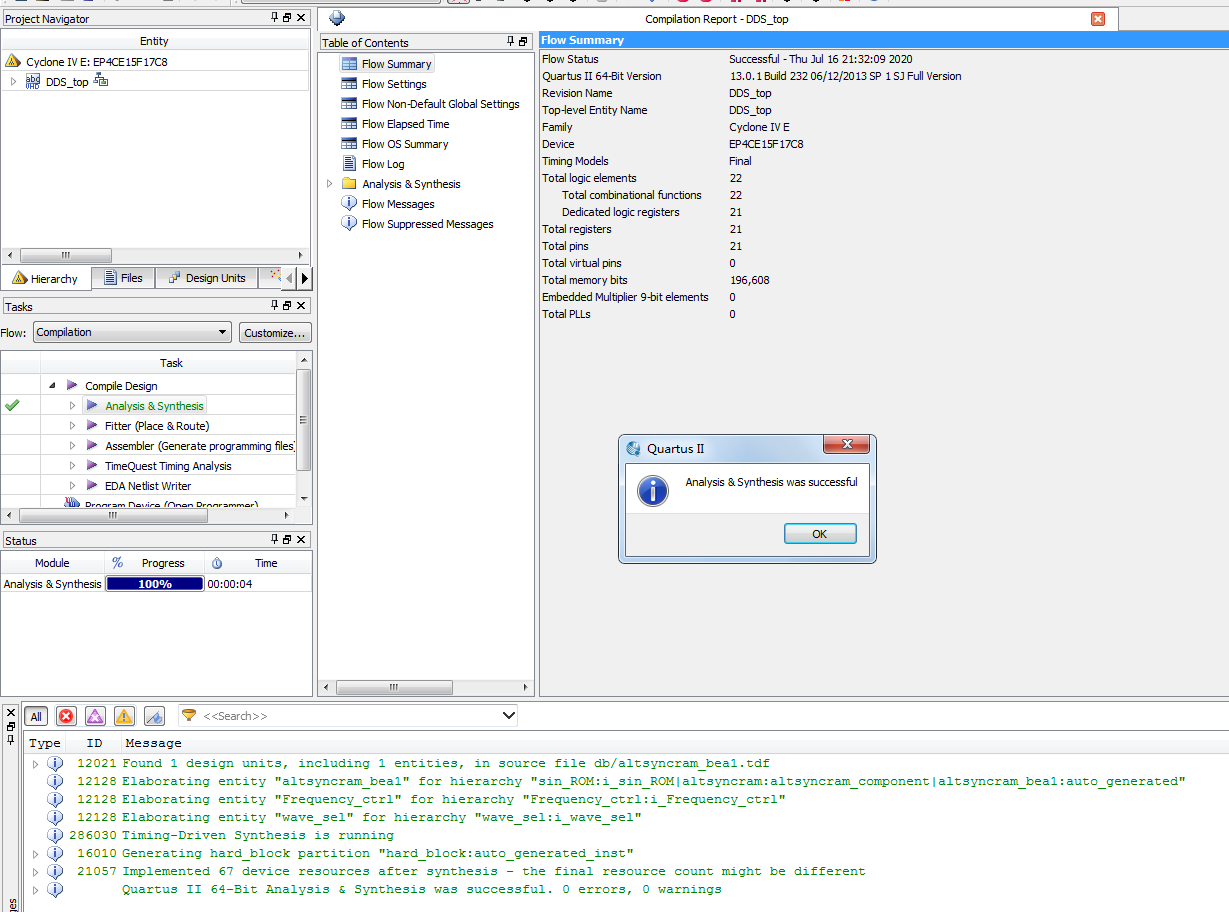

3. 程序编译

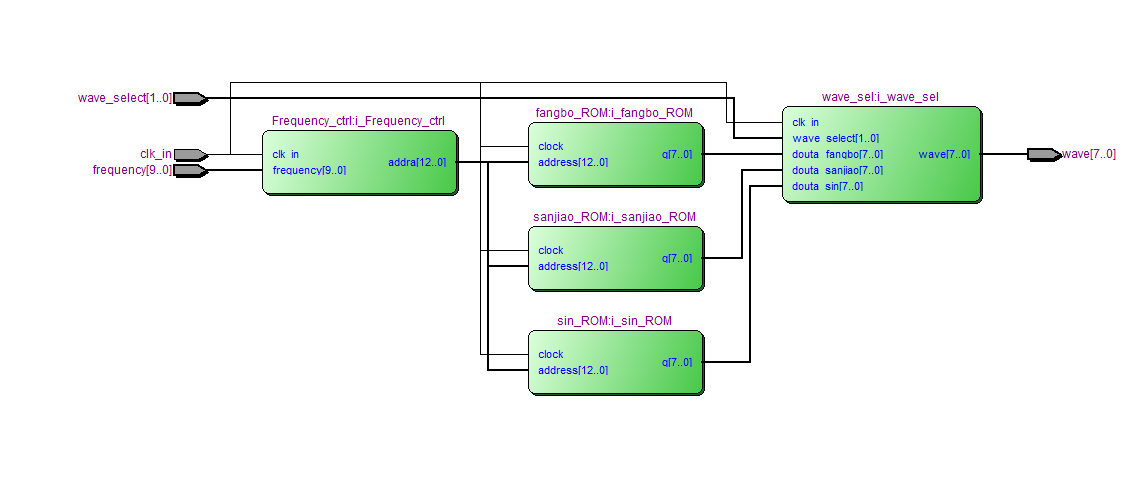

4. RTL图

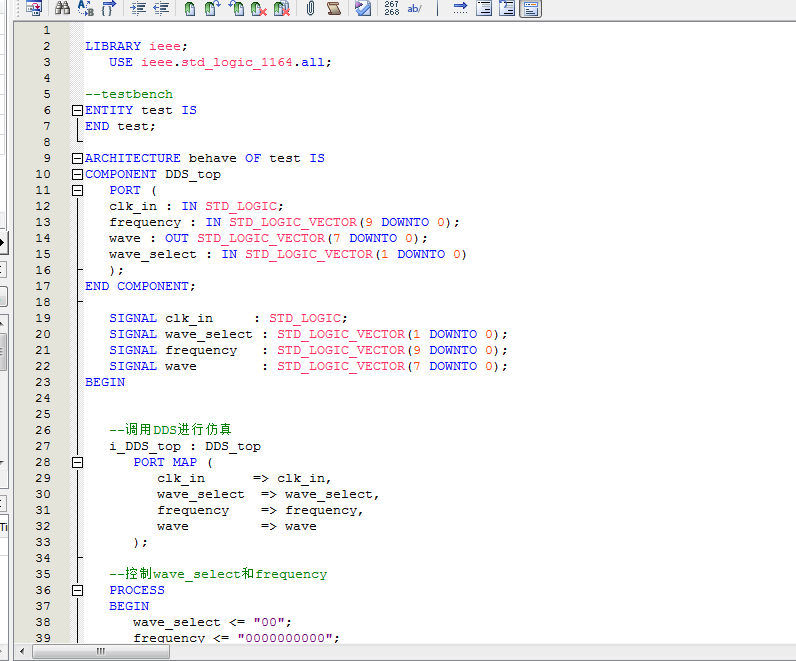

5. Testbench

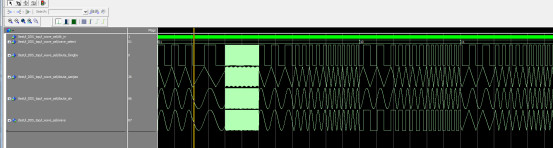

6. 仿真图

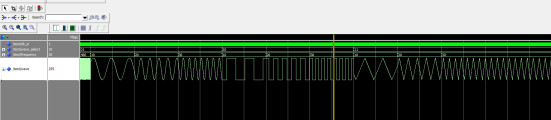

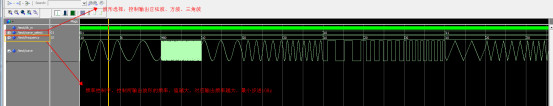

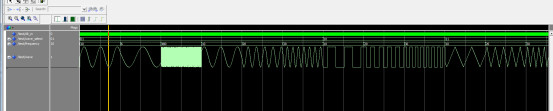

整体仿真图

相位累加器模块

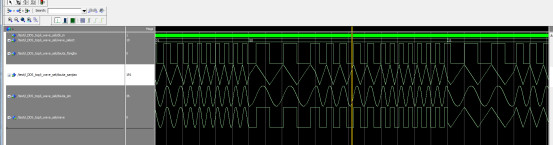

波形选择模块

正弦波ROM

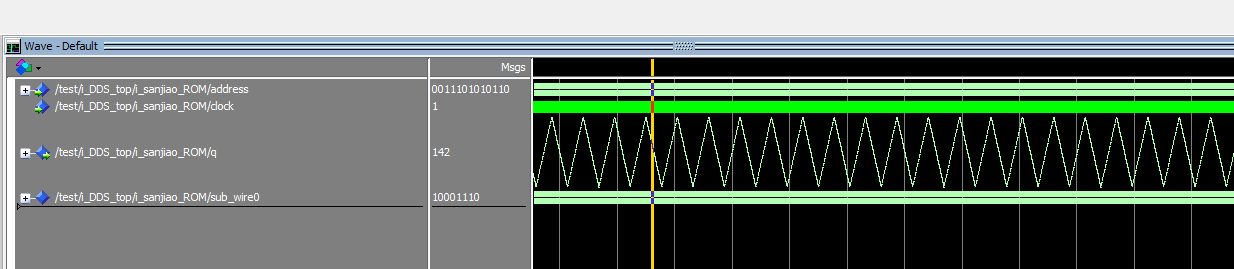

三角波ROM

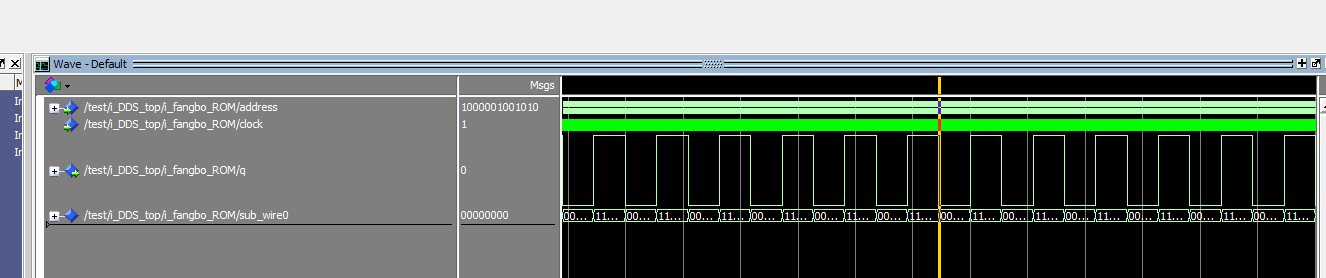

方波ROM

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
--DDS频率等于clk*N/2^13,clk为输入时钟81.92KHz，N为频率控制字frequency；2^13是因为ROM里面存储了8192个点，相位累加器位宽为13位
--要求频率范围10~10KHz，步进10Hz，需要1000个步进，故频率控制字位宽为10位
ENTITY?DDS_top?IS
???PORT?(
??????clk_in??????:?IN?STD_LOGIC;--81.92KHz
??????wave_select??:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);--01输出sin，10输出方波，11输出三角波
??????frequency????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);--频率控制字，控制输出波形频率，值越大，频率越大
??????wave?????????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)--输出波形
???);
END?DDS_top;
ARCHITECTURE?behave?OF?DDS_top?IS
--例化模块
--波形选择模块
???COMPONENT?wave_sel?IS
??????PORT?(
?????????clk_in??????:?IN?STD_LOGIC;
?????????wave_select??:?IN?STD_LOGIC_VECTOR(1?DOWNTO?0);
?????????douta_fangbo?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????douta_sanjiao?:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????douta_sin????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);
?????????wave?????????:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)
??????);
???END?COMPONENT;
???
--相位累加器模块
???COMPONENT?Frequency_ctrl?IS
??????PORT?(
?????????clk_in??????:?IN?STD_LOGIC;
?????????frequency????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);
?????????addra????????:?OUT?STD_LOGIC_VECTOR(12?DOWNTO?0)
??????);
???END?COMPONENT;
