简易红绿灯设计VHDL代码modelsim仿真

名称：简易红绿灯设计VHDL代码modelsim仿真

软件：modelsim

语言：VHDL

代码功能：

简易红绿灯设计

设计十字路口交通灯，两条路口各有红黄绿三种灯

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

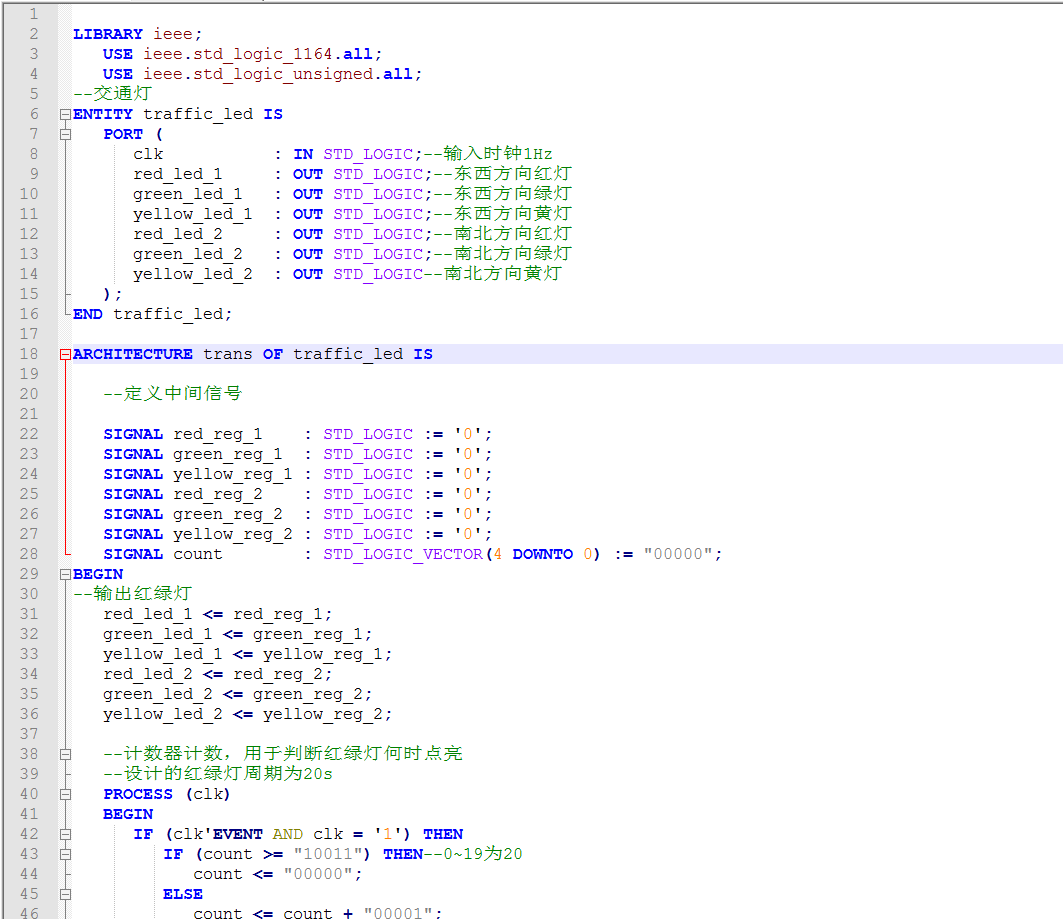

1.?程序文件

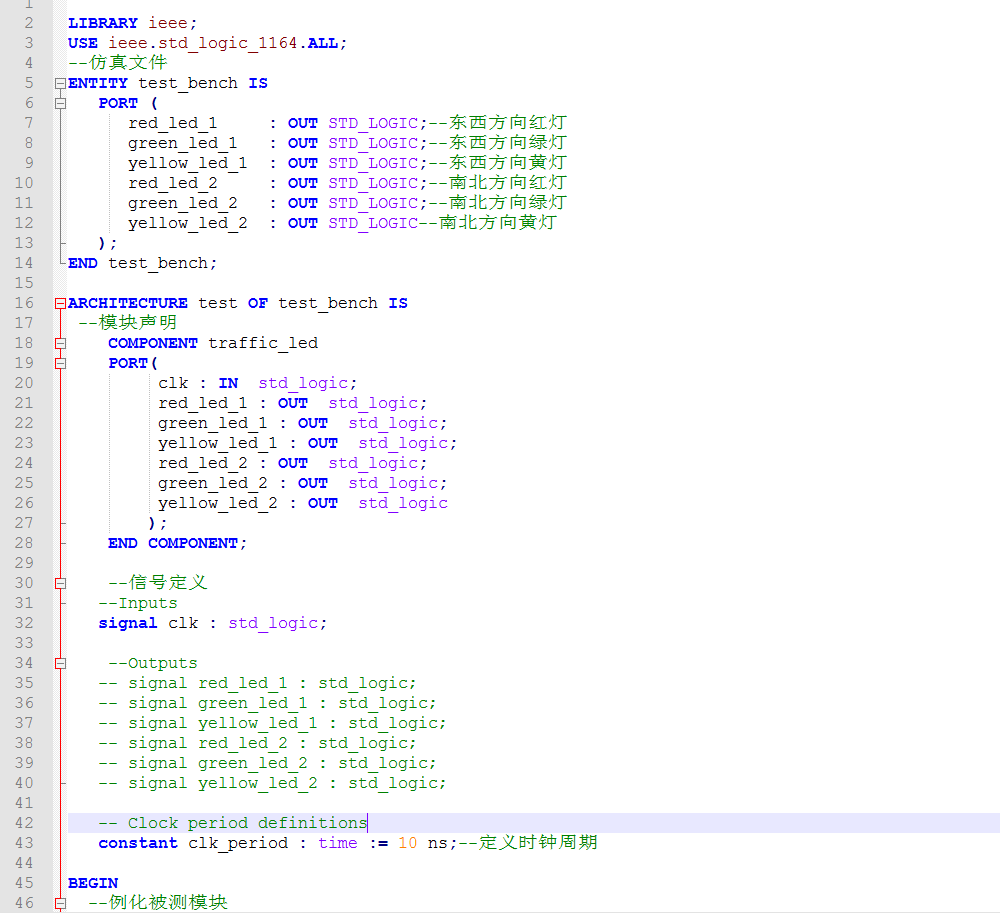

2.?testbench

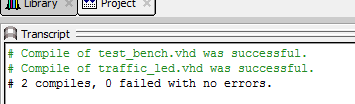

3.?程序编译

4.?仿真图

部分代码展示:

LIBRARY?ieee;
USE?ieee.std_logic_1164.ALL;
--仿真文件
ENTITY?test_bench?IS
???PORT?(
??????red_led_1?????:?OUT?STD_LOGIC;--东西方向红灯
??????green_led_1???:?OUT?STD_LOGIC;--东西方向绿灯
??????yellow_led_1??:?OUT?STD_LOGIC;--东西方向黄灯
??????red_led_2?????:?OUT?STD_LOGIC;--南北方向红灯
??????green_led_2???:?OUT?STD_LOGIC;--南北方向绿灯
??????yellow_led_2??:?OUT?STD_LOGIC--南北方向黄灯
???);
END?test_bench;
?
ARCHITECTURE?test?OF?test_bench?IS?
?--模块声明
????COMPONENT?traffic_led
????PORT(
?????????clk?:?IN??std_logic;
?????????red_led_1?:?OUT??std_logic;
?????????green_led_1?:?OUT??std_logic;
?????????yellow_led_1?:?OUT??std_logic;
?????????red_led_2?:?OUT??std_logic;
?????????green_led_2?:?OUT??std_logic;
?????????yellow_led_2?:?OUT??std_logic
????????);
????END?COMPONENT;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1133
