简单交通灯状态机模块设计Verilog代码modelsim仿真

名称：简单交通灯状态机模块设计Verilog代码modelsim仿真

软件：modelsim

语言：Verilog

代码功能：

简单交通灯状态机模块

要求：设计一个简单交通灯状态机模块，包含一个计数器与一个状态转换模块。

当reset为1时，状态为S0，此时计数器为0

当reset为0时，状态变为S1(绿灯状态)，每次当时钟clk上跳沿来临的时候，则计数器加1。

绿灯状态当计数器计到30（过了30个时钟周期）时，状态变为S2（黄灯状态），每次当时钟clk上跳沿来临的时候，则计数器加1。

在黄灯当状态计数器计到5（过了5个时钟周期）时，状态变为S3（红灯状态），每次当时钟clk上跳沿来临的时候，则计数器加1。

在红灯状态当状态计数器计到20（过了20个时钟周期）时，状态变为S1(绿灯状态)。

以此循环反复

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1.?思路

使用状态机进行设计，分为S0，S1，S2，S3共4个状态，S0为复位后的起始状态，S1表示绿灯，S2表示黄灯，S3表示红灯。在S1状态下进行计数，计数到30后跳转到S2状态。在S2状态下进行计数，计数到5后跳转到S3状态。在S3状态下进行计数，计数到20后跳转到S1状态。最终当状态为S1时控制绿灯亮，当状态为S2时控制黄灯亮，当状态为S3时控制红灯亮。

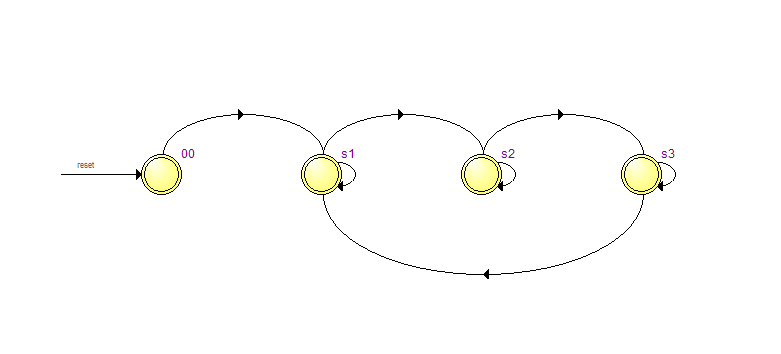

2.?状态图

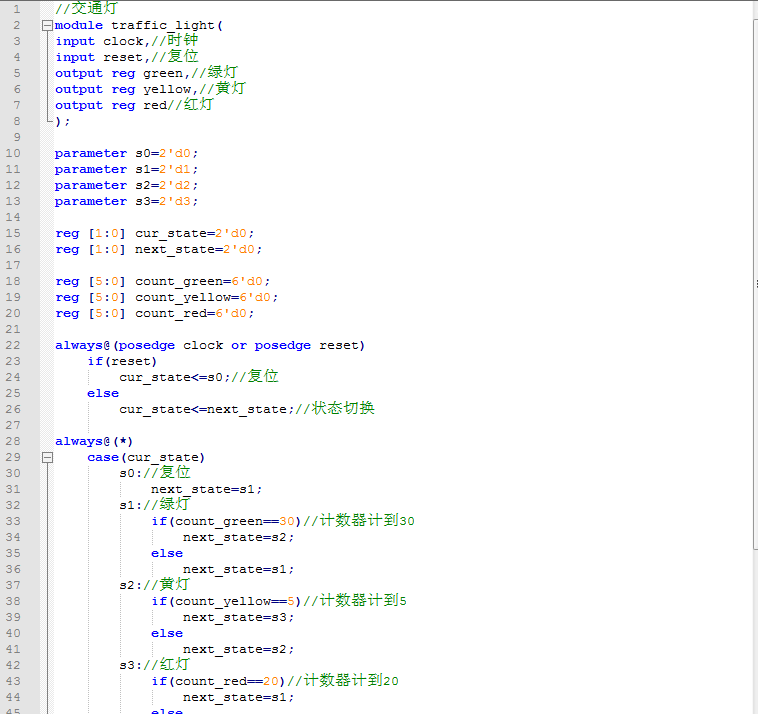

3.?verilog文件

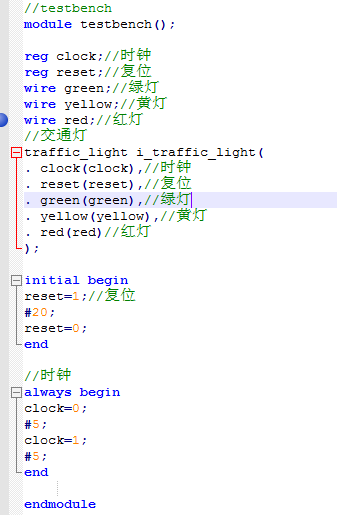

4.?testbench文件

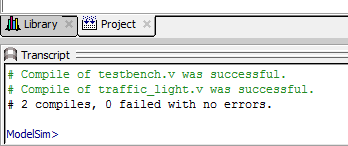

5.?程序编译

6.?仿真图

部分代码展示:

//testbench
module?testbench();
reg?clock;//时钟
reg?reset;//复位
wire?green;//绿灯
wire?yellow;//黄灯
wire?red;//红灯
//交通灯
traffic_light?i_traffic_light(
.?clock(clock),//时钟
.?reset(reset),//复位
.?green(green),//绿灯
.?yellow(yellow),//黄灯
.?red(red)//红灯
);
initial?begin
reset=1;//复位
#20;
reset=0;
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1134
