串行数据监测器设计Verilog代码modelsim仿真

名称：串行数据监测器设计Verilog代码modelsim仿真

软件：modelsim

语言：Verilog

代码功能：

串行数据监测器

设计一个串行数据监测器。要求是：连续4个或4个以上为1时输出1，其他情况下输出0

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

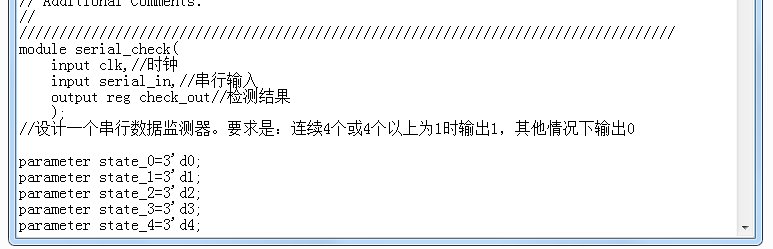

1.程序文件

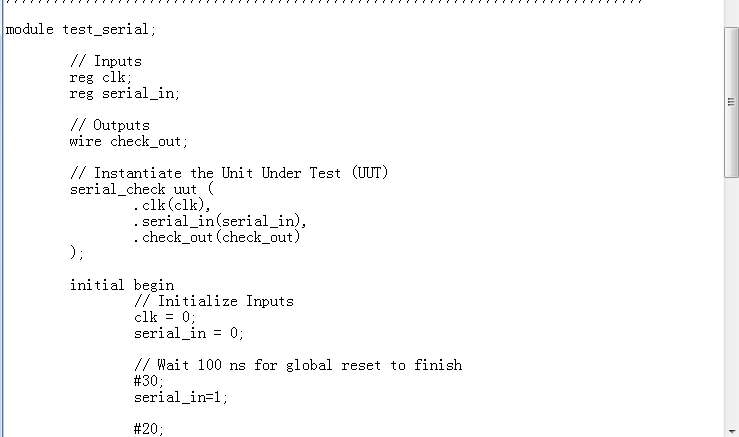

2.测试文件

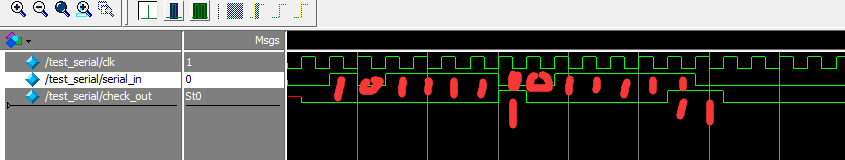

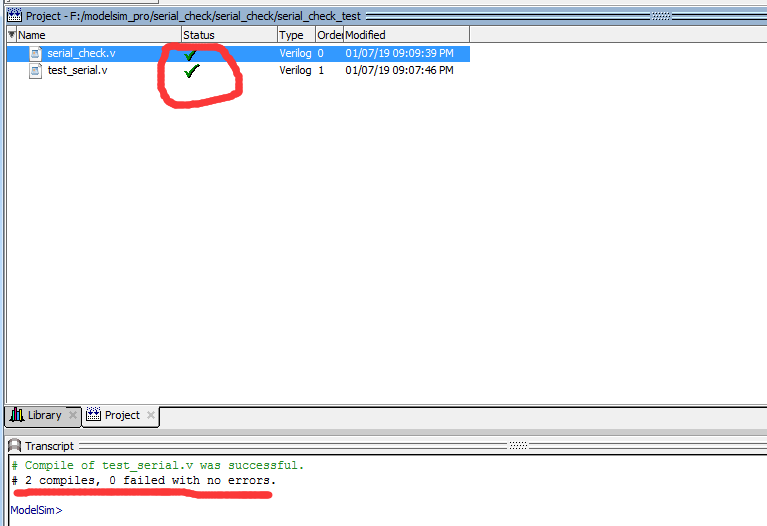

3.Modelsim仿真

部分代码展示:

`timescale?1ns?/?1ps
//////////////////////////////////////////////////////////////////////////////////
//?Company:?
//?Engineer:?
//?
//?Create?Date:????20:50:54?01/07/2019?
//?Design?Name:?
//?Module?Name:????serial_check?
//?Project?Name:?
//?Target?Devices:?
//?Tool?versions:?
//?Description:?
//
//?Dependencies:?
//
//?Revision:?
//?Revision?0.01?-?File?Created
//?Additional?Comments:?
//
//////////////////////////////////////////////////////////////////////////////////
module?serial_check(
????input?clk,//时钟
????input?serial_in,//串行输入
????output?reg?check_out//检测结果
????);
//设计一个串行数据监测器。要求是：连续4个或4个以上为1时输出1，其他情况下输出0
parameter?state_0=3'd0;
parameter?state_1=3'd1;
parameter?state_2=3'd2;
parameter?state_3=3'd3;
parameter?state_4=3'd4;
reg?[2:0]?state=3'd0;
always@(posedge?clk)
case(state)
state_0:begin
check_out<=0;
if(serial_in==0)
state<=state_0;
else
state<=state_1;//输入1个1
end
state_1:
if(serial_in==0)
state<=state_0;
else
state<=state_2;//输入2个1
state_2:
if(serial_in==0)
state<=state_0;
else

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1124
